Die 1030 nm Laserdiode kann im Nanosekunden-Impulsregime eine hohe Leistung von bis zu 1.2 W erreichen. Die meisten schlüsselfertigen Dioden- und Treiberlösungen sind für Single-Shot- bis CW-Leistungen mit Impulsbreiten von bis zu 1 Nanosekunde optimiert. 1030 nm Laserdioden-Präzisionsimpulse werden intern von einem integrierten Impulsgenerator oder bei Bedarf von einem externen TTL-Signal erzeugt. Weitere Informationen zu den beiden hier verwendeten Technologien finden Sie in unserem Tutorial zu fasergekoppelten Laserdioden: Fabry Perrot und DFB.
Produktmodell :
From: 1 695€
Alle Sendungen mit DHL Express
Hauptmerkmale der 1030 nm Laserdiode (nach unten scrollen, um alle Konfigurationen und Preise zu sehen):
Diese 1030 nm Laserdioden werden in 2 Versionen angeboten:
| Laser Diode model | Technology | Wavelength | Typical linewidth* | Power (CW) (Typ) | Power (Pulse) (Typ) | Form factor | Output fiber core | Price | |
|---|---|---|---|---|---|---|---|---|---|

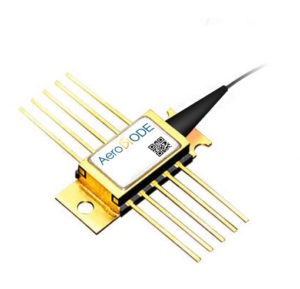

| Model 1 | Datasheet | Standard Fabry Perrot | 1030 ±2 nm | <1 nm* | up to 200 mW | up to 1200 mW | 14 pin butterfly – type 1 | PM – 6 µm singlemode | Scroll down ! |
| Model 2 | Datasheet | DFB | 1030 ±2 nm | ~ 200 kHz* | up to 220 mW | up to 500 mW | 10 pin butterfly – type 1 | PM – 6 µm singlemode |
*Scrollen Sie nach unten, um alle Konfigurationen, Preise und Lieferzeiten zu sehen. Für eine optimale Linienbreitenleistung ist ein extrem rauscharmer Treiber erforderlich. zum Beispiel dieser rauscharme Laserdiodentreiber

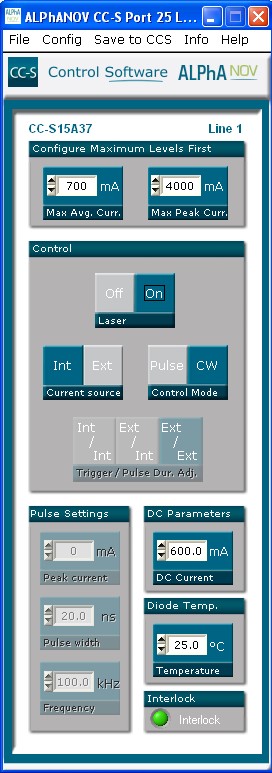

Die GBO-Software des optionalen Treibers ermöglicht dem Benutzer die vollständige Kontrolle über alle Modulfunktionen. Es enthält mehrere Bibliotheken für die Softwareintegration (LabVIEW-VIs, DLLs, Hexa, Python usw.)
Diese 1030 nm Laserdioden- und schlüsselfertigen Lösungen funktionieren auch in Reihe mit anderen Produkten in unserem Sortiment, wie (siehe Bestellinformationen unten für die verschiedenen Konfigurationen mit Standardtreibern):
Auf dieser Modulplattform können schnell komplexe Systeme wie Faserlaser entwickelt werden.
Sehen Sie unsere ausführliche Anleitung an:
Die Produkte von AeroDIODE nutzen eine proprietäre Spitzentechnologie, die seit über 12 Jahren im ALPhANOV-Technologiezentrum entwickelt wird. AeroDIODE ist Mitglied des europäischen Industrieverbands EPIC und des Clusters“Route des Lasers”.
| 1030 nm Laser diode + driver solutions technical performances : | |||||
|---|---|---|---|---|---|
| 1030 nm Laser Diode version : | Laser Driver version : | ||||
| CW Driver (for singlemode diodes : CCS-CW is the open driver and CCSI-CW is the integrated version) - typical values | Pulse & CW Driver (from 1 ns to CW : CCS is the open driver and CCSI is the integrated version) - typical values | Pulse & CW Driver -HP version - (from 1 ns to CW : CCS is the open driver and CCSI is the integrated version) - typical values | User design pulse shape Driver (SHAPER open driver from 0.5 ns to 8 µs) - typical values |
||
| Output Power CW regime (typ) | 1-Standard (Fabry-Perrot) | 200 mW | No | ||
| 2-DFB | 220 mW | ||||
| Output power Pulse regime (typ) | 1-Standard (Fabry-Perrot) | No | 700 mW | 1200 mW | 700 mW |
| 2 - DFB | 800 mW | ||||

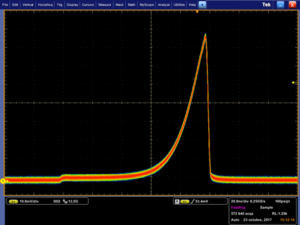

| User design nanosecond pulse shape (integrated AWG) | Any | No (On-Off driver only) | Yes | ||
| Laser diode T° range | 15 - 50 °C | ||||
| Pulse duration (Ext pulse trigger) | CW only | 0.5 ns - CW | 0.5 ns - 8 µs | ||
| Pulse duration (Internal pulse generator) | 0.5 ns - 500 ns | ||||
| Typ rise/Fall time ; Min pulse duration | 3 (ns/A) ; 1.5 ns | < 1 (ns/A) ; 1.5 ns | |||
| Internal rep rate adjustment | 1 Hz - 4 MHz | 1 Hz - 10 MHz (250 MHz Optional) | 1 Hz - 20 MHz | ||
| Temporal jitter | < 25 ps | < 8 ps | < 2 ns | ||
| Adjustable CW current offset in pulse regime | No | Yes | No | ||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python | ||||
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | Modell 1 (Fabry Perrot) Diode allein PN : 1030LD-1-0-0 | 1030 nm Butterfly-Laserdiode. Bis zu 200 mW CW. Kompatibel mit Option 1 (Faseranschluss) und Option 2 (3 mm Strahl-Faserkollimator). | 1 695€ | Heute | |||
 | Modell 1 (Fabry Perrot) mit offenem CW-Treiber PN : 1030LD-1-1-1 | Offener CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 200 mW optische CW Optische Leistung aus einer Einzelmode-Faser. Kompatibel mit Option 2 (3 mm Strahlkollimator). | 3 790€ | 2-5 Tage | |||
 | Modell 1 (Fabry Perrot) mit offenen gepulstem und CW-Treiber (Standardversion) PN : 1030LD-1-2-1 | Offene-gepulste- und CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 700 mW gepulst; bis zu 1.5 ns Impulsbreite; bis zu 4 MHz Pulswiederholrate. Kompatibel… Read more Offene-gepulste- und CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 700 mW gepulst; bis zu 1.5 ns Impulsbreite; bis zu 4 MHz Pulswiederholrate. Kompatibel mit Option 2 (3 mm Strahlkollimator) und Option-3 (250 MHz Version). Less | 4 690€ | 2-5 Tage | |||
| Modell 1 (Fabry Perrot) mit offenem gepulsten- und CW-Treiber (HP-Version) PN : 1030LD-1-3-1 | Offen gepulste- und CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900-µm-Faserschutzbeschichtung. Bis zu 200 mW optische CW-Leistung und 1200 mW gepulst; Bis zu 1.5 ns Impulsbreite; bis zu 10 MHz Pulswiederholrate. Kompatibel… Read more Offen gepulste- und CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900-µm-Faserschutzbeschichtung. Bis zu 200 mW optische CW-Leistung und 1200 mW gepulst; Bis zu 1.5 ns Impulsbreite; bis zu 10 MHz Pulswiederholrate. Kompatibel mit Option 2 (3 mm Strahlkollimator) und Option-3 (250 MHz Version). Less | 5 590€ | 2-5 Tage | |||
 | Modell 1 (Fabry Perrot) mit offenem Hochgeschwindigkeits-Impulstreiber (Pulsform-Version im Benutzerdesign) PN : 1030LD-1-5-1 | Offen gepulster Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 700 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Impulsbreite (Der AWG-Pulsgenerator ist… Read more Offen gepulster Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 700 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Impulsbreite (Der AWG-Pulsgenerator ist integriert). Bis zu 1.5 ns Impulsbreite. Bis zu 20 MHz Pulswiederholrate. Kompatibel mit Option 2 (3 mm Strahlkollimator). Less | 6 690€ | 2-5 Tage | |||
 | Modell 1 (Fabry Perrot) mit integriertem CW-Treiber PN : 1030LD-1-1-2 | Schlüsselfertiges integriertes CW-Laserdiodenmodul mit 1030 nm Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW optische CW-Leistung; Kompatibel mit Option-2 (3 mm Strahlkollimator) und Option-4 (Tischversion). | 4 990€ | 1-2 Wochen | |||
 | Modell 1 (Fabry Perrot) mit integriertem gepulsten- und CW Treiber (Standardversion) PN : 1030LD-1-2-2 | Schlüsselfertiges integriertes Laserdiodenmodul mit 1030 nm Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 700 mW gepulst; Bis zu 1.5 ns Impulsbreite. Bis zu 4 MHz Pulswiederholrate… Read more Schlüsselfertiges integriertes Laserdiodenmodul mit 1030 nm Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 700 mW gepulst; Bis zu 1.5 ns Impulsbreite. Bis zu 4 MHz Pulswiederholrate. Kompatibel mit Option-2 (3 mm Strahlkollimator) und Option-4 (Benchtopversion). Less | 5 890€ | 1-2 Wochen | |||
| Modell 1 (Fabry Perrot) mit integriertem gepulsten- und CW Treiber (HP-Version) PN : 1030LD-1-3-2 | Schlüsselfertiges integriertes Laserdiodenmodul mit 1030 nm Fabry Perot Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 1200 mW gepulst; Bis zu 1.5 ns Impulsdauer; bis zu 10… Read more Schlüsselfertiges integriertes Laserdiodenmodul mit 1030 nm Fabry Perot Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 1200 mW gepulst; Bis zu 1.5 ns Impulsdauer; bis zu 10 MHz Pulswiederholrate. Kompatibel mit Option-2 (3 mm Strahlkollimator), Option-3 (250 MHz Version) und Option-4 (Tischversion). Less | 6 790€ | 1-2 Wochen | |||
 | Modell 1 (Fabry Perrot) mit integriertem Hochgeschwindigkeits-Impulstreiber (Pulsform-Version im Benutzerdesign) PN : 1030LD-1-5-2 | Schlüsselfertiges integriertes gepulstes Laserdiodenmodul mit 1030 nm Fabry-Perot-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 700 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Pulsbreite (Der… Read more Schlüsselfertiges integriertes gepulstes Laserdiodenmodul mit 1030 nm Fabry-Perot-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 700 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Pulsbreite (Der AWG-Pulsgenerator ist integriert). Bis zu 1.5 ns Impulsbreite. Bis zu 20 MHz Pulswiederholrate. Kompatibel mit Option-2 (3 mm Kollimator). Less | 7 890€ | 1-2 Wochen | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | Modell 2 (DFB) Diode allein PN : 1030LD-2-0-0 | 1030 nm DFB-Laserdiode. Bis zu 200 mW CW, 500 mW Impuls; ~ 200 kHz Emissionsbandbreite in CW. Kompatibel mit Option-1 (FC/APC-Faseranschluss) und Option-2 (3 mm Strahl-Faserkollimator). | 2 345€ | Heute | |||
| Modell 2 (DFB) mit offenem CW-Treiber PN : 1030LD-2-1-1 | Offener CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 200 mW optische CW Optische Leistung aus einer Einzelmode-Faser. Kompatibel mit Option-2 (3 mm Strahlkollimator). | 4 440€ | 2-5 Tage | |||
 | Modell 2 (DFB) mit ultra-rauscharmem offenem CW-Treiber PN : 1030LD-2-LN-1 | Offener, extrem rauscharmer CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Für Einzelfrequenzanwendungen ist ein rauscharmer Treiber erforderlich. Bis zu 200 mW optische CW Optische Leistung aus einer… Read more Offener, extrem rauscharmer CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Für Einzelfrequenzanwendungen ist ein rauscharmer Treiber erforderlich. Bis zu 200 mW optische CW Optische Leistung aus einer Einzelmode-Faser. Typische Emissionsbandbreite: 200 kHz. Kompatibel mit Option-2 (3 mm Strahlkollimator). Less | 7 140€ | 1-2 Wochen | |||
| Modell 2 (DFB) mit offenen gepulsten und CW-Treiber (Standardversion) PN : 1030LD-2-2-1 | Offene-gepulste- und CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 500 mW gepulst; Bis zu 1.5 ns Impulsbreite; bis zu 4 MHz Pulswiederholrate. Kompatibel… Read more Offene-gepulste- und CW-Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 500 mW gepulst; Bis zu 1.5 ns Impulsbreite; bis zu 4 MHz Pulswiederholrate. Kompatibel mit Option-2 (3 mm Strahlkollimator) und Option-3 (250 MHz Version). Less | 5 340€ | 2-5 Tage | |||
| Modell 2 (DFB) mit offenem Hochgeschwindigkeits-Impulstreiber (Pulsform-Version im Benutzerdesign) PN : 1030LD-2-5-1 | Offen gepulster Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 800 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Pulsbreite (der AWG-Pulsgenerator ist… Read more Offen gepulster Treiber mit 1030 nm Butterfly-Laserdiode mit FC/APC-Faseranschluss und 900 µm Faserschutzbeschichtung. Bis zu 800 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Pulsbreite (der AWG-Pulsgenerator ist integriert). Bis zu 1.5 ns Impulsbreite. Bis zu 20 MHz Pulswiederholrate. Kompatibel mit Option-2 (3 mm Strahlkollimator). Less | 7 340€ | 2-5 Tage | |||
| Model 2 (DFB) mit integriertem CW-Treiber (Standard-Geräuschleistung) PN : 1030LD-2-1-2 | Schlüsselfertiges integriertes gepulstes Laserdiodenmodul mit 1030 nm DFB-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW CW optische Leistung. Kompatibel mit Option-2 (3 mm Strahlkollimator) und Option-4 (Benchtopversion). | 5 640€ | 2-5 Tage | |||
 | Modell 2 (DFB) mit integriertem CW-Ultrarauscharmer-Treiber PN : 1030LD-2-LN-2 | Schlüsselfertiges integriertes Puls- und CW-Lasermodul mit 1030 nm DFB-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Für Einzelfrequenzanwendungen ist ein rauscharmer Treiber erforderlich. Bis zu 200 mW optische CW Optische Leistung… Read more Schlüsselfertiges integriertes Puls- und CW-Lasermodul mit 1030 nm DFB-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Für Einzelfrequenzanwendungen ist ein rauscharmer Treiber erforderlich. Bis zu 200 mW optische CW Optische Leistung aus einer Einzelmode-Faser. Typische Emissionsbandbreite: 200 kHz. Kompatibel mit Option-2 (3 mm Strahlkollimator). Less | 8 340€ | 2-5 Tage | |||
| Modell 2 (DFB) mit integriertem Impuls- und CW-Treiber (Standardversion) PN : 1030LD-2-2-2 | Schlüsselfertiges integriertes Puls- und CW-Lasermodul mit 1030 nm DFB-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 500 mW gepulst; Bis zu 1.5 ns Impulsbreite; bis zu 4… Read more Schlüsselfertiges integriertes Puls- und CW-Lasermodul mit 1030 nm DFB-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 200 mW CW optische Leistung und 500 mW gepulst; Bis zu 1.5 ns Impulsbreite; bis zu 4 MHz Pulswiederholrate. Kompatibel mit Option-2 (3 mm Kollimator), Option-3 (250 MHz Version) und Option-4 (Tischversion). Less | 6 540€ | 2-5 Tage | |||
| Modell 2 (DFB) mit integriertem Hochgeschwindigkeits-Impulstreiber (Pulsform-Version im Benutzerdesign) PN : 1030LD-2-5-2 | Schlüsselfertiges integriertes gepulstes Laserdiodenmodul mit 1030 nm DFB-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 500 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Pulsbreite (Der… Read more Schlüsselfertiges integriertes gepulstes Laserdiodenmodul mit 1030 nm DFB-Laserdiode mit FC/APC-Faseranschluss und 3 mm Fasermetallschutzbeschichtung. Bis zu 500 mW gepulst; Benutzerdefinierte Nanosekunden-Pulsform mit 0.5 ns Auflösung und bis zu 8 µs Pulsbreite (Der AWG-Pulsgenerator ist integriert). Bis zu 1.5 ns Impulsbreite. Bis zu 20 MHz Pulswiederholrate. Kompatibel mit Option-2 (3 mm Strahlkollimator). Less | 8 540€ | 2-5 Tage | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION 1 : Faseranschluss PN : OPTION-1 | FC/APC-Faserstecker und 900 µm Faserschutzbeschichtung. Nur für Laserdiode Modell 1 oder Modell 2, da diese Option in allen Konfigurationen mit Diode und Treiber enthalten ist. | 145€ | 2-5 Tage | |||
 | OPTION 2: Optischer 3 mm optischer Kollimator PN : OPTION-2 | Optischer Kollimator mit kleinem Formfaktor und 3 mm Strahldurchmesser mit AR-Beschichtungen. | 445€ | 2-5 Tage | |||
 | OPTION 3 : 250 MHz Wiederholrate PN : OPTION-3 | Optionaler interner 250 MHz Pulsgenerator (statt 4 MHz oder 10 MHz) nur für „Pulse & CW“-Laserdiodentreiber und „Pulse & CW“-Laserdiodenmodule. | 995€ | 2-5 Tage | |||
 | OPTION 4 : Benchtop-Version PN : OPTION 4 | Alle unsere Module sind ideale Produkte für die OEM-Integration. Diese Option fügt weitere Funktionen hinzu, wenn das Produkt als Tischgerät verwendet wird: Schlüssel für den… Read more Alle unsere Module sind ideale Produkte für die OEM-Integration. Diese Option fügt weitere Funktionen hinzu, wenn das Produkt als Tischgerät verwendet wird: Schlüssel für den Benutzer, Ein/Aus-Schalter auf der Vorderseite usw. Diese Option ist nur für integrierte CCSI- und CCSI-CW-Module verfügbar. Less | 495€ | 1-2 Wochen | |||
 | OPTION 5 : FBG (Faser-Bragg-Gitter) für Modell 1 PN : OPTION 5 | Mit dieser OPTION wird Modell 1 mit einem FBG (Faser-Bragg-Gitter) angeboten, das sich innerhalb der Faser in etwa 1 m Entfernung vom Schmetterlingsmodul der Laserdiode befindet. Die geringe Rückreflexion, die durch… Read more Mit dieser OPTION wird Modell 1 mit einem FBG (Faser-Bragg-Gitter) angeboten, das sich innerhalb der Faser in etwa 1 m Entfernung vom Schmetterlingsmodul der Laserdiode befindet. Die geringe Rückreflexion, die durch das FBG erzeugt wird, ermöglicht ein sehr stabiles und schmales Emissionsspektrum bei der zentralen Wellenlänge von 1030 nm. Die Toleranz der zentralen Wellenlänge beträgt nun 1030±0,5 nm statt 1030±2 nm. Es ist nicht mehr möglich, die Wellenlänge durch Abstimmung der Temperatur des Laserdiodenchips einzustellen, da das FBG die Wellenlänge bei 1030 nm "festhält". Das Spektrum und die Polarisation sind stabiler, wenn ein Bragg-Gitter verwendet wird. Beachten Sie, dass das FBG einige 10 ns benötigt, um die Wellenlänge zu sperren. Ein sehr kurzer Impuls kann während des ersten Teils des Impulses nicht effizient verriegelt werden, und die Wellenlänge ist dieselbe, als ob es während dieses Teils des Impulses kein FBG gäbe. Less | 495€ | 5 - 8 Wochen |
