Dieser Laserdiodentreiber mit integrierter TEC-Steuerung liefert einen rauscharmen Strom, der durch ein externes 0-5 V Signal moduliert werden kann. Sie ist für alle Butterfly Pinbelegung (Typ 1, Typ 2, Typ 2 Bias-T usw.) erhältlich. Er ist der kompakteste Laserdiodentreiber mit einer derartigenLeistung, was ihn zu einem idealen Werkzeug für die OEM-Integration in Ihr Produkt macht.
Produktmodell :
From: 1 195€
Alle Sendungen mit DHL Express
Laserdioden-Treiber Hauptmerkmale :
Zu den Anwendungen dieses Laserdiodentreibers gehören die zerstörungsfreie Kontrolle, Laser Seeding usw.
Alle AeroDIODE Produkte können mit einer der folgenden vier Methoden gesteuert werden:
Die integrierten Laserdioden-Schutzschaltungen schützen Ihr Prüfobjekt jederzeit. Ein vom Benutzer eingestellter Stromgrenzwert und ein spezieller Temperaturschutz begrenzen sowohl den Ruhestrom als auch die Betriebstemperatur. Eine Sanftanlauf-Stromrampe schützt den Laser vor der Möglichkeit eines thermischen Schocks oder Stromstößen. Ein spezieller Startmodus ist verfügbar, um die Verwendung eines Computers für die photonische Systemintegration zu vermeiden.
Je nach Ihrem Land liefert AeroDIODE Ihre Bestellung aus Europa oder aus den USA.
Dieser Laserdiodentreiber funktioniert allein oder in Reihe mit anderen Produkten aus unserem Sortiment, darunter:
Komplexe Systeme, wie Faserlaser, können auf dieser elektronischen Modulplattform schnell entwickelt werden. Butterfly-Laserdioden wie Photodigm oder Lumentum lassen sich sehr gut steuern. Siehe unser Tutorial zu fasergekoppelten Laserdioden: Grundlagen zu fasergekoppelten Laserdioden
| CCS-CW models | Low noise models | |||
|---|---|---|---|---|
| CCS-CW std (Standard version) | CCS-CW-HP2 (High Power version) | TDLAS (for modulation) | CCS-Low Noise (Ultra low noise version) |
|
| Output current | 0 - 800 mA | 0 - 1800 mA | 0 - 1500 mA (Contact us for special 2500 mA version) |
|
| Set point resolution (@ 100 mA) | 25µA | |||
| Output current modulation (External mode) | From external 0-5V | 0-20 mA/V (adjustable) | ||
| Modulation bandwidth | 100 Hz | 100 Hz | 300 kHz | 200 Hz |
| Output compliance voltage | 0 - 4.8 V | 0 - 24 V | 0 - 24 V | 0 - 5 V |
| Laser diode T° range | 15 -50 °C | 0 - 90 °C | ||
| Temperature stability (typ) | < 10 mK | < 1 mK | ||
| TEC current/Voltage | +-1.5A / 3.8 V | +- 3A / 4.6V | ||
| BFM (Back Facet Monitor) | BFM output connector only | Yes (variable gain) | ||
| External photodiode monitoring | no | Yes (variable gain) | ||
| Interface/GUI/libraries | USB - Windows XP/7/10 ; DLLs - Hexa - Labview - Python (windows or LINUX) | |||
| Dimensions (mm) | 130*126.8*32.5 | 170*126.8*32.5 | ||
| Power supply | 12 V (110 - 220 V adaptator included) | 24 V (110-220 V adaptator included) | ||
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | Standard Version PN : CCS-CW-std | 800 mA CW-Laserdiodentreiber mit TEC-Steuerung & mit intelligenter Steuerung (USB-Schnittstelle mit GUI & Libraries). Read more 800 mA CW-Laserdiodentreiber mit TEC-Steuerung & mit intelligenter Steuerung (USB-Schnittstelle mit GUI & Libraries). Less | 1 745€ | Heute | |||
 | Neue High-Power-Version PN : CCS-CW-HP2 | 1800 mA CW-Laserdiodentreiber mit TEC-Steuerung & intelligenter Steuerung (USB-GUI-Schnittstelle & Bibliotheken) - Neue Generation mit besserer Stabilität und einem größeren Temperaturregelungsbereich für den Laserdiodenchip. Read more 1800 mA CW-Laserdiodentreiber mit TEC-Steuerung & intelligenter Steuerung (USB-GUI-Schnittstelle & Bibliotheken) - Neue Generation mit besserer Stabilität und einem größeren Temperaturregelungsbereich für den Laserdiodenchip. Less | 3 195€ | 2-5 Tage | |||
 | High-End-Version PN : TDLAS | 1800 mA rauscharmer Laserdiodentreiber mit TEC-Steuerung & Smart Control (USB-Schnittstelle & Bibliotheken) - (kontaktieren Sie uns für eine spezielle 2500 mA Version) ; Viele Modulationsfunktionen, ideal für Gasmessanwendungen. Siehe die speziellen… Read more 1800 mA rauscharmer Laserdiodentreiber mit TEC-Steuerung & Smart Control (USB-Schnittstelle & Bibliotheken) - (kontaktieren Sie uns für eine spezielle 2500 mA Version) ; Viele Modulationsfunktionen, ideal für Gasmessanwendungen. Siehe die speziellen Produktseiten "Rauscharmer Laserdiodentreiber" und "TDLAS". Less | 3 995€ | 2-5 Tage | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | Standardversion auf Platinenebene PN : CCS-CW-std-OEM | Boardlevel 800 mA CW-Laserdiodentreiber mit TEC-Steuerung & Smart Control (USB-Schnittstelle & Bibliotheken) - Boardlevel-Treiber haben eine Mindestbestellmenge von 5 Stück. Wenn Sie eine Evaluierungsplatine benötigen, wählen Sie bitte oben… Read more Boardlevel 800 mA CW-Laserdiodentreiber mit TEC-Steuerung & Smart Control (USB-Schnittstelle & Bibliotheken) - Boardlevel-Treiber haben eine Mindestbestellmenge von 5 Stück. Wenn Sie eine Evaluierungsplatine benötigen, wählen Sie bitte oben das Standardmodul aus und fügen Sie bei der Bestellung im Kommentarteil "CCS-CW-std-OEM evaluation board" hinzu. Less | 1 195€ | 2-5 Tage | |||
 | Neue High Power Version auf Vorstandsebene PN : CCS-CW-HP2-OEM | Neue Generation von 1800 mA CW-Laserdiodentreibern mit TEC-Steuerung & intelligenter Steuerung (USB-Schnittstelle & Bibliotheken) - Treiber auf Platinebene haben eine Mindestbestellmenge von 5 Stück. Wenn Sie eine einzelne Evaluierungsplatine benötigen… Read more Neue Generation von 1800 mA CW-Laserdiodentreibern mit TEC-Steuerung & intelligenter Steuerung (USB-Schnittstelle & Bibliotheken) - Treiber auf Platinebene haben eine Mindestbestellmenge von 5 Stück. Wenn Sie eine einzelne Evaluierungsplatine benötigen, wählen Sie bitte oben das HP2-Modul (CCS-CW-HP2) und fügen Sie bei der Bestellung im Kommentarteil "CCS-CW-HP2-OEM Evaluierungsplatine" hinzu. Less | 1 995€ | 2-5 Tage | |||
 | High-End-Version auf Vorstandsebene PN : TDLAS-OEM | Rauscharmer 1500 mA Laserdiodentreiber auf Platinenebene mit TEC-Steuerung und intelligenter Steuerung (USB-Schnittstelle und Bibliotheken) - (kontaktieren Sie uns für eine spezielle 2500 mA Version) ; Viele Modulationsfunktionen, ideal für Gasmessanwendungen. Siehe… Read more Rauscharmer 1500 mA Laserdiodentreiber auf Platinenebene mit TEC-Steuerung und intelligenter Steuerung (USB-Schnittstelle und Bibliotheken) - (kontaktieren Sie uns für eine spezielle 2500 mA Version) ; Viele Modulationsfunktionen, ideal für Gasmessanwendungen. Siehe spezielle Produktseite "Rauscharme Laserdiodentreiber " und "TDLAS" - Boardlevel-Treiber haben eine Mindestbestellmenge von 5 Stück. Wenn Sie eine Evaluierungsplatine benötigen, wählen Sie bitte das obige Standardmodul (TDLAS) und fügen Sie bei der Bestellung im Kommentarteil "TDLAS-OEM Evaluierungsplatine" hinzu. Less | 2 495€ | 2-5 Tage | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION-1 : Montagesatz für optische Tische PN : Option-Montage_Set | Spezielles Montageset, um mehrere AeroDIODE-Produkte auf einem optischen Tisch zusammen zu montieren. Das Set ist mit allen AeroDIODE-Produkten und allen auf dem Markt befindlichen optischen Tischen (US oder metrisch) kompatibel… Read more Spezielles Montageset, um mehrere AeroDIODE-Produkte auf einem optischen Tisch zusammen zu montieren. Das Set ist mit allen AeroDIODE-Produkten und allen auf dem Markt befindlichen optischen Tischen (US oder metrisch) kompatibel. Der Bausatz enthält 12 mechanische Teile, 36 Schrauben und 4 faseroptische Steckhülsen, um bis zu 4 AeroDIODE-Produkte zu stapeln. Mehrere Kits können übereinander montiert werden, um bis zu 8 oder 12 Produkte zu stapeln (klicken Sie auf das Bild, um es zu vergrößern). Less | 995€ | Heute | |||
 | OPTION 2 : Multi-Produkt GUI Touchscreen PN : Option-Touch_Screen | Alle AeroDIODE-Produkte werden mit einer globalen GUI-Software geliefert und können daher gleichzeitig mit jedem Windows-Laptop gesteuert werden. Diese Option fügt einen zusätzlichen Touchscreen hinzu, um ein oder… Read more Alle AeroDIODE-Produkte werden mit einer globalen GUI-Software geliefert und können daher gleichzeitig mit jedem Windows-Laptop gesteuert werden. Diese Option fügt einen zusätzlichen Touchscreen hinzu, um ein oder mehrere AeroDIODE-Produkte lokal ohne die Hilfe eines Computers zu steuern. Dieses auf einem Mikrocontroller basierende Produkt ohne eingebetteten Computer erfüllt alle Anforderungen an die IT-Sicherheit. Es fungiert auch als Ethernet-Relais, um alle angeschlossenen Produkte von einer entfernten Computerstation aus steuern zu können. Less | 1 645€ | 1-2 Wochen | |||

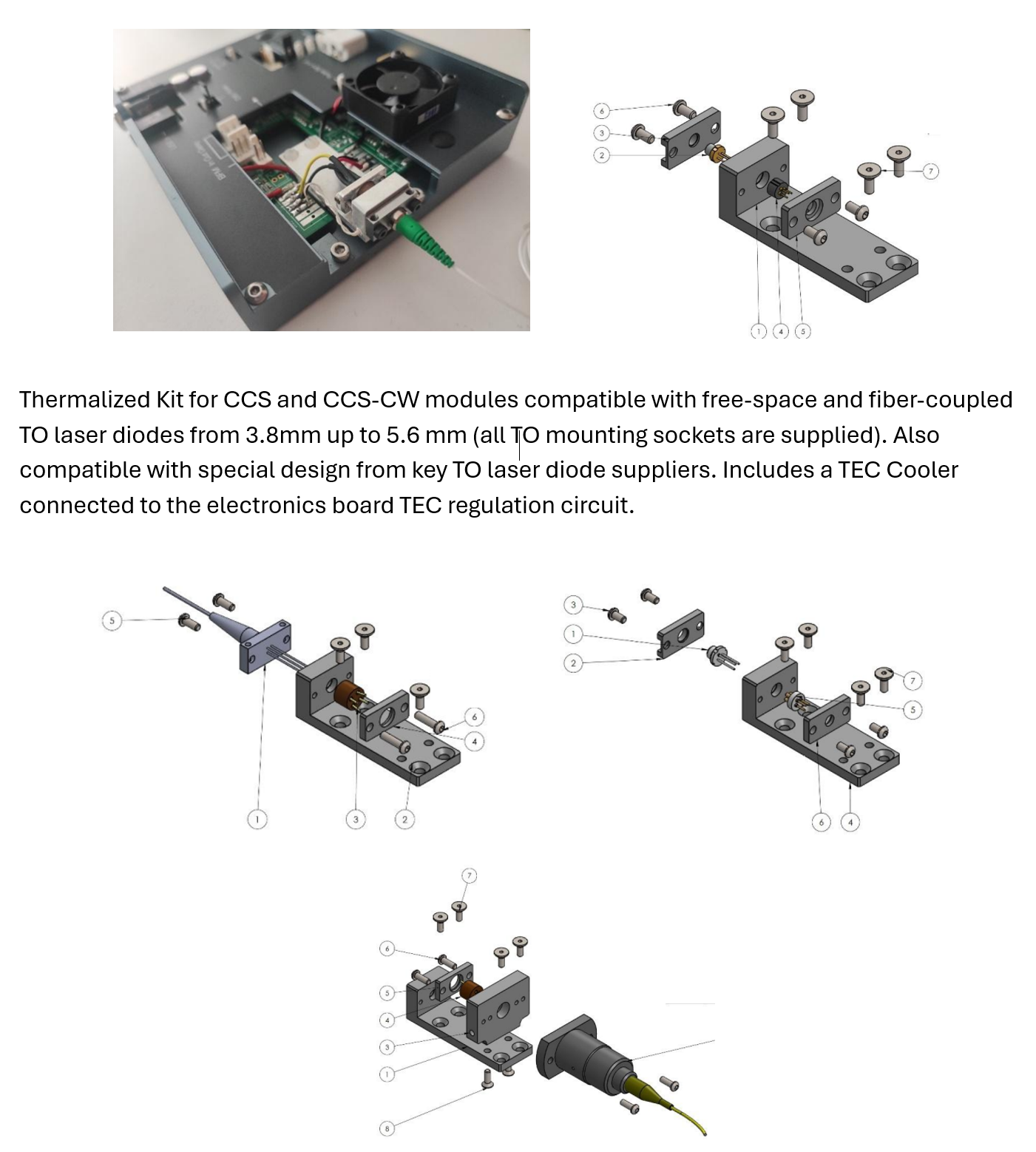

 | OPTION 3 : Anpassungssatz für TO-Dioden PN : Option_Anpassung_TO | Dieses optionale Anpassungs-Kit für TO-Laserdioden ermöglicht die Ansteuerung und Temperaturregelung von Freiraum- und fasergekoppelten TO-Laserdioden wie den 3,8 bis 5,6 mm Standards. Es ist auch mit dem speziellen fasergekoppelten Design… Read more Dieses optionale Anpassungs-Kit für TO-Laserdioden ermöglicht die Ansteuerung und Temperaturregelung von Freiraum- und fasergekoppelten TO-Laserdioden wie den 3,8 bis 5,6 mm Standards. Es ist auch mit dem speziellen fasergekoppelten Design verschiedener wichtiger TO-Laserdioden-Anbieter kompatibel. Bitte lassen Sie uns wissen, ob wir das Kit in die Produktion einbauen sollen oder ob Sie es als separaten Artikel behalten möchten. Teilen Sie uns das Datenblatt Ihrer TO-Laserdiode mit, damit AeroDIODE überprüfen kann, ob sie einwandfrei funktioniert. Less | 895€ | 1-2 Wochen |
