La diode laser 520 nm peut atteindre une puissance élevée dans le régime des impulsions nanosecondes, jusqu’à 75 mW. La plupart des solutions clés en main de diodes et de circuits de pilotage sont optimisées pour des performances allant de l’impulsion unique au régime continu avec des largeurs d’impulsion allant jusqu’à 1 nanoseconde. Les impulsions de la diode laser 520 nm sont générées en interne par un générateur d’impulsions embarqué, ou à la demande à partir d’un signal TTL externe.
A partir de : 1 495€
Tous nos envois par DHL Express
Diode laser 520 nm Caractéristiques principales (faites défiler vers le bas pour voir toutes les configurations et les prix) :
Spécifications et fiches techniques des diodes laser 520 nm:
| Laser Diode model | Technology | Wavelength | Typical linewidth | Power (CW) (Typ) | Power (Pulse) (Typ) | Form factor | Output fiber core | Price | |
|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | Standard Fabry Perrot | 520 ±10 nm | ~1 nm | up to 20 mW | up to 30 mW | 14 pin DIL – compatible with Butterfly type 1 drivers | S405-XP (SMF) or PM460-XP (if PMF option is selected). singlemode – 3 µm core / NA=0.12 / 900 µm buffer | Scroll down ! |
| Model 2 | Datasheet | Standard Fabry Perrot | 520 ±10 nm | ~ 1 nm | up to 50 mW (40 mW for PM model) | up to 50 mW |
*Défilez vers le bas pour voir toutes les configurations, les prix et les délais de livraison. La tension de la diode laser étant supérieure à 6V, un pilote spécial à tension plus élevée est nécessaire. Les différentes configurations ci-dessous ne concernent que le pilote le plus adapté au régime CW ou Pulsé.

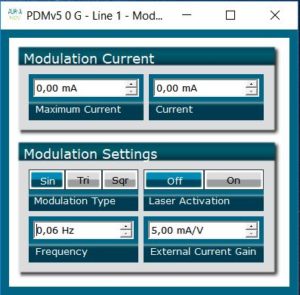

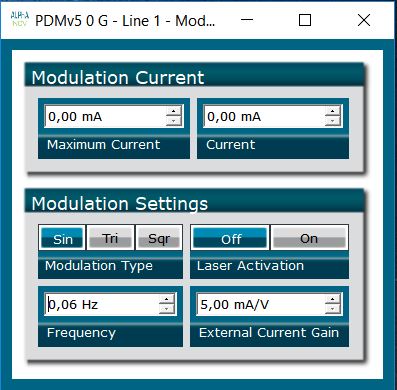

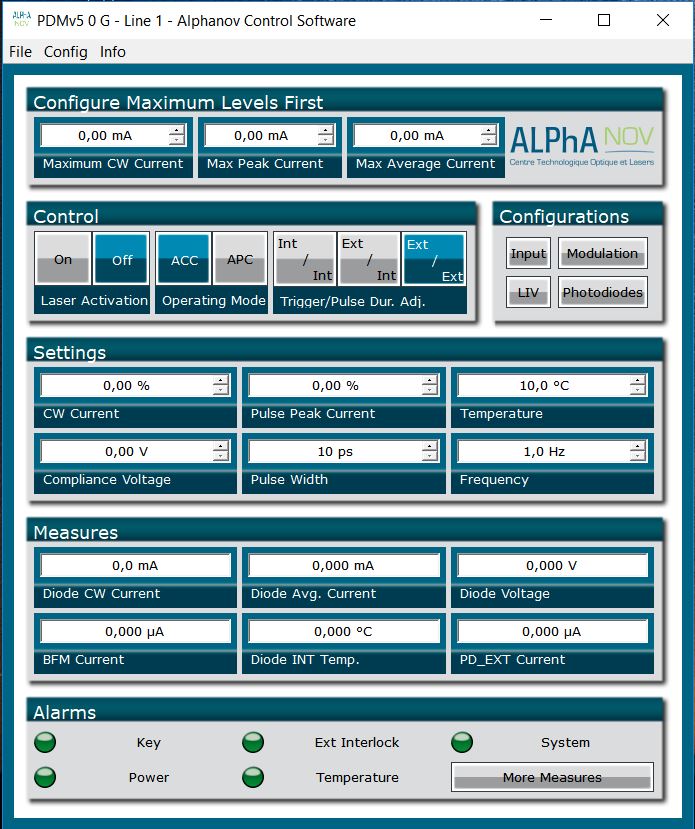

L’IHM des pilotes en option permet à l’utilisateur d’avoir un contrôle total sur toutes les fonctions du module. Il comprend plusieurs bibliothèques pour l’intégration logicielle (VIs LabVIEW, DLLs, Hexa, Python (compatible LINUX) etc.)
Ces diodes laser 520 nm et solutions clés en main fonctionnent également en série avec d’autres produits de notre gamme tels que (voir les informations de commande ci-dessous pour les différentes configurations avec les pilotes standard) :
Des systèmes complexes, tels que les lasers à fibre, peuvent être rapidement développés sur ce module.
Voir nos tutoriels détaillés:
Les produits AeroDIODE s’appuient sur une technologie de pointe exclusive qui a été développée au sein du centre technologique ALPhANOV depuis plus de 12 ans. AeroDIODE est membre de l’association Européenne EPIC ainsi que du pôle ALPhA-RLH .
| Laser Diode model | Technology | Wavelength | Typical linewidth | Power (CW) (Typ) | Power (Pulse) (Typ) | Form factor | Output fiber core | Price | |
|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | Standard Fabry Perrot | 520 ±10 nm | ~1 nm | up to 20 mW | up to 30 mW | 14 pin DIL - compatible with Butterfly type 1 drivers | S405-XP (SMF) or PM460-XP (if PMF option is selected). singlemode - 3 µm core / NA=0.12 / 900 µm buffer | Scroll down ! |
| Model 2 | Datasheet | Standard Fabry Perrot | 520 ±10 nm | ~ 1 nm | up to 50 mW (40 mW for PM model) | up to 50 mW |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 |

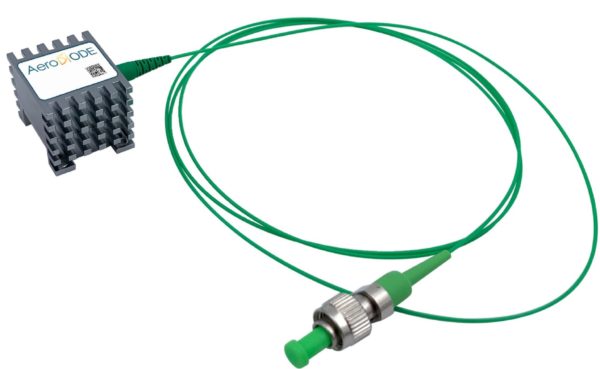

Modèle 1 (20 mW) diode seule
PN : 520LD-1-0-0
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. Jusqu'à 20 mW CW et 30 mW pulsés. Facteur… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. Jusqu'à 20 mW CW et 30 mW pulsés. Facteur de forme "Herisson" compatible avec les cartes de pilotage de diodes laser "butterfly". Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
1 495€ |
Aujourd'hui |
|||
 |
Modèle 1 (20 mW) avec pilote CW ouvert (TDLAS)
PN : 520LD-1-TDLAS-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. Le module de diode laser est monté sur un… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. Le module de diode laser est monté sur un driver CW à faible bruit ouvert avec une large bande passante de modulation (300 kHz). Jusqu'à 20 mW CW. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
5 290€ |
2 - 5 jours |
|||
 |
Modèle 1 (20 mW) avec pilote CW ouvert (à très faible bruit)
PN : 520LD-1-LN-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un driver… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un driver CW ouvert à très faible bruit. Jusqu'à 20 mW CW. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
6 290€ |
2 - 5 jours |
|||
 |
Modèle 1 (20 mW) avec pilote pulsé ouvert à haute vitesse (version avec forme d'impulsion conçue par l'utilisateur)
PN : 520LD-1-HPP-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un driver… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un driver ouvert de type HPP (High Pulse Performance) pulse & CW. Jusqu'à 20 mW en CW et 30 mW en impulsionnel. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
7 490€ |
2 - 5 jours |
|||
 |
Modèle 1 (20 mW) avec pilote pulsé ouvert à haute vitesse (version avec forme d'impulsion conçue par l'utilisateur)
PN : 520LD-1-SHAPER-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un pilote… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un pilote impulsionnel à haute vitesse avec une fonctionnalité de mise en forme des impulsions conçue par l'utilisateur avec un AWG intégré. Jusqu'à une résolution de 500 ps par pas. Jusqu'à 30 mW d'impulsion. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
6 490€ |
1 - 2 semaines |
|||
 |
Modèle 1 (20 mW) dans un pilote CW (TDLAS) intégré clé en main
PN : 520LD-1-TDLAS-2
|
Diode laser de 520 nm montée à l'intérieur d'un pilote CW intégré à faible bruit avec une large bande passante de modulation (300 kHz). Jusqu'à 20 mW CW. Fibre… Read more Diode laser de 520 nm montée à l'intérieur d'un pilote CW intégré à faible bruit avec une large bande passante de modulation (300 kHz). Jusqu'à 20 mW CW. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
6 490€ |
1 - 2 semaines |
|||
|
Modèle 1 (20 mW) dans un pilote CW (TDLAS) intégré clé en main
PN : 520LD-1-LN-2
|
Diode laser 520 nm montée à l'intérieur d'un pilote CW intégré clé en main spécial à très faible bruit. Jusqu'à 20 mW CW. Fibre de sortie… Read more Diode laser 520 nm montée à l'intérieur d'un pilote CW intégré clé en main spécial à très faible bruit. Jusqu'à 20 mW CW. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
7 490€ |
1 - 2 semaines |
|||
 |
Modèle 1 (20 mW) au sein d'un pilote CW (ultra faible bruit) intégré clé en main.
PN : 520LD-1-HPP-2
|
Diode laser de 520 nm montée à l'intérieur d'un pilote intégré à haute performance impulsionnelle (HPP) Jusqu'à 20 mW en CW et 30 mW en impulsionnel. Fibre de sortie… Read more Diode laser de 520 nm montée à l'intérieur d'un pilote intégré à haute performance impulsionnelle (HPP) Jusqu'à 20 mW en CW et 30 mW en impulsionnel. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
8 690€ |
1 - 2 semaines |
|||
 |
Modèle 1 (20 mW) dans un pilote pulsé à haute vitesse intégré et clé en main (version avec forme d'impulsion ajustée par l'utilisateur)
PN : 520LD-1-SHAPER-2
|
Diode laser de 520 nm montée dans un pilote impulsionnel haute vitesse intégré clé en main avec une fonctionnalité de mise en forme des impulsions conçue par l… Read more Diode laser de 520 nm montée dans un pilote impulsionnel haute vitesse intégré clé en main avec une fonctionnalité de mise en forme des impulsions conçue par l'utilisateur avec un AWG intégré. Jusqu'à une résolution de 500 ps par pas. Jusqu'à 30 mW d'impulsion. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
7 690€ |
1 - 2 semaines |
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
|
Modèle 2 (50 mW) diode seule
PN : 520LD-2-0-0
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. Jusqu'à 50 mW CW et 75 mW pulsés. Facteur… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. Jusqu'à 50 mW CW et 75 mW pulsés. Facteur de forme "Herisson" compatible avec les cartes de pilotage de diodes laser "butterfly". Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
1 995€ |
Aujourd'hui |
|||
|
Modèle 2 (50 mW) avec pilote CW ouvert (TDLAS)
PN : 520LD-2-TDLAS-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur FC/APC. Le module de diode laser est monté sur un driver CW à… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur FC/APC. Le module de diode laser est monté sur un driver CW à faible bruit ouvert avec une large bande passante de modulation (300 kHz). Jusqu'à 50 mW CW. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
5 790€ |
2 - 5 jours |
|||
|
Modèle 2 (50 mW) avec pilote CW ouvert (à très faible bruit)
PN : 520LD-2-LN-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un driver… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un driver CW ouvert à très faible bruit. Jusqu'à 50 mW CW. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
6 790€ |
1 - 2 semaines |
|||
|
Modèle 2 (50 mW) avec pilote ouvert à haute performance impulsionnelle (HPP) pulsé&CW
PN : 520LD-2-HPP-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur FC/APC. La diode laser est montée sur un driver ouvert de… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur FC/APC. La diode laser est montée sur un driver ouvert de type HPP (High Pulse Performance) pulse & CW. Jusqu'à 50 mW en CW et 75 mW en impulsion. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
7 990€ |
2 - 5 jours |
|||
 |
Modèle 2 (50 mW) au sein d'un pilote pulsé ouvert à haute vitesse (version avec forme d'impulsion ajustée par l'utilisateur)
PN : 520LD-2-SHAPER-1
|
Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un pilote… Read more Diode laser 520 nm couplée dans une fibre monomode avec gaine de protection de 900 µm et connecteur de fibre FC/APC. La diode laser est montée sur un pilote impulsionnel à haute vitesse avec une fonctionnalité de mise en forme des impulsions conçue par l'utilisateur avec un AWG intégré. Jusqu'à une résolution de 500 ps par pas. Jusqu'à 75 mW d'impulsion. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
6 990€ |
1 - 2 semaines |
|||
|
Modèle 2 (50 mW) dans un pilote CW (TDLAS) intégré clé en main
PN : 520LD-2-TDLAS-2
|
Diode laser de 520 nm montée à l'intérieur d'un pilote CW intégré à faible bruit avec une large bande passante de modulation (300 kHz). Jusqu'à 50 mW CW. Fibre… Read more Diode laser de 520 nm montée à l'intérieur d'un pilote CW intégré à faible bruit avec une large bande passante de modulation (300 kHz). Jusqu'à 50 mW CW. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
5 790€ |
1 - 2 semaines |
|||
|
Modèle 2 (50 mW) dans un pilote CW (ultra faible bruit) intégré et clé en main.
PN : 520LD-2-LN-2
|
Diode laser 520 nm montée à l'intérieur d'un pilote CW intégré clé en main spécial à très faible bruit. Jusqu'à 50 mW CW. Fibre de sortie… Read more Diode laser 520 nm montée à l'intérieur d'un pilote CW intégré clé en main spécial à très faible bruit. Jusqu'à 50 mW CW. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
6 790€ |
1 - 2 semaines |
|||
|

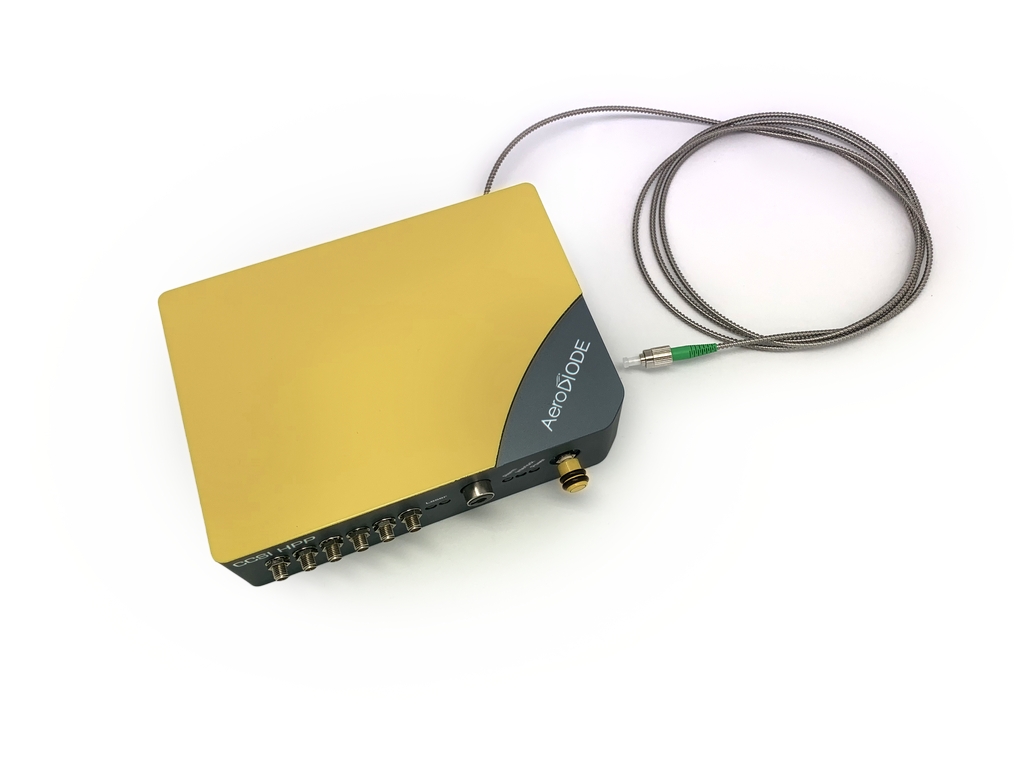

Modèle 2 (50 mW) dans un pilote intégré clé en main à haute performance impulsionnelle (HPP) pulsée&CW
PN : 520LD-2-HPP-2
|
Diode laser de 520 nm montée à l'intérieur d'un pilote intégré à haute performance impulsionnelle (HPP) Jusqu'à 50 mW en CW et 75 mW en impulsion. Fibre de sortie… Read more Diode laser de 520 nm montée à l'intérieur d'un pilote intégré à haute performance impulsionnelle (HPP) Jusqu'à 50 mW en CW et 75 mW en impulsion. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
9 190€ |
1 - 2 semaines |
|||
|
Modèle 2 (50 mW) dans un pilote pulsé haute vitesse intégré (version avec forme d'impulsion ajustée par l'utilisateur)
PN : 520LD-2-SHAPER-2
|
Diode laser de 520 nm montée dans un pilote impulsionnel haute vitesse intégré clé en main avec une fonctionnalité de mise en forme des impulsions conçue par l… Read more Diode laser de 520 nm montée dans un pilote impulsionnel haute vitesse intégré clé en main avec une fonctionnalité de mise en forme des impulsions conçue par l'utilisateur avec un AWG intégré. Jusqu'à une résolution de 500 ps par pas. Jusqu'à 75 mW d'impulsion. Fibre de sortie de 3 mm bien protégée avec connecteur FC/APC. Compatible avec l'option 1 (fibre PM) et l'option 2 (collimateur fibre à faisceau de 3 mm). Less |
8 190€ |
1 - 2 semaines |
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
 |
OPTION-1 : Fibre PM pour le modèle 1 ou 2
PN : OPTION 1
|
Avec cette OPTION, le modèle 1 ou le modèle 2 sont proposés avec une fibre à maintien de polarisation PM-460-XP au lieu d'une fibre SMF standard S405-XP… Read more Avec cette OPTION, le modèle 1 ou le modèle 2 sont proposés avec une fibre à maintien de polarisation PM-460-XP au lieu d'une fibre SMF standard S405-XP. La clé du connecteur et la polarisation de la lumière sont alignées le long de l'axe lent (configuration standard dans notre industrie). Less |
395€ |
2 - 5 jours |
|||
 |
OPTION-2 : Collimateur à fibre pour faisceau de 3 mm
PN : OPTION 2
|
Collimateur optique de 3 mm de diamètre de faisceau avec des revêtements AR optimisés pour la longueur d'onde de la diode laser. |
445€ |
2 - 5 jours |
