Ce générateur de retard d’impulsions offre plusieurs modes de fonctionnement, à savoir, un générateur autonome, un générateur de retard numérique, un diviseur de fréquence, un générateur de burst, un sélecteur d’impulsions (pulse-picker), un convertisseur de niveau de tension et un générateur de forme arbitraire (AWG). Il est souvent utilisé dans les systèmes fibrés de modulation utilisant des EOM, des AOM ou des SOA. Les applications incluent les tests de composants, le contrôle de synchronisation laser, la sélection d’impulsions laser, la synchronisation de caméra à partir d’un signal de photodiode, etc. Il est également disponible en version carte seule pour l’intégration OEM dans vos produits.
A partir de : 1 295€
Tous nos envois par DHL Express
Générateur de retard Principales caractéristiques (faites défiler vers le bas pour voir toutes les configurations et les prix) :
Avec son niveau de détection de seuil réglable, le générateur de retard d’impulsion TOMBAK peut détecter des niveaux de signal faibles provenant d’une photodiode.
L’interface graphique permet à l’utilisateur d’avoir un contrôle total de toutes les fonctions du module. Il comprend plusieurs bibliothèques pour l’intégration de logiciels (LabVIEW VIs, DLLs, Hexa, Python etc.)

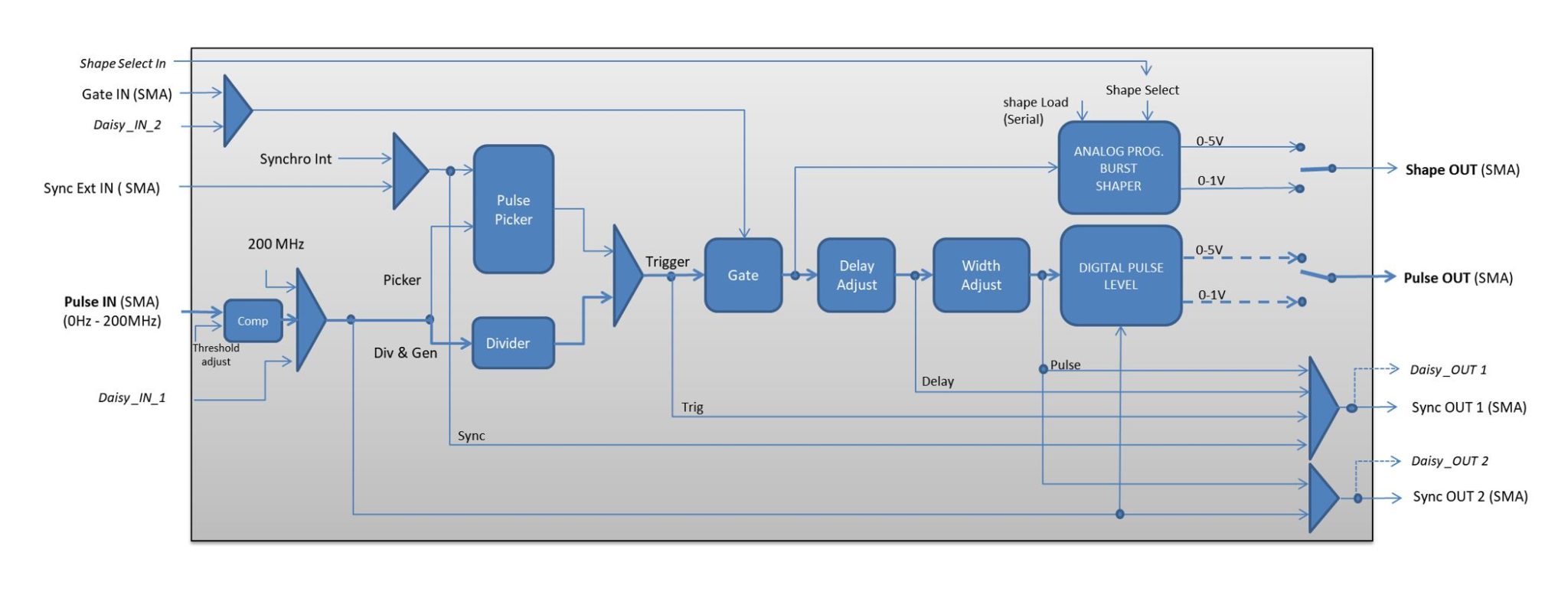

Le synoptique suivant est le moyen le plus efficace pour comprendre le produit (voir la fiche technique pour plus d’informations ou agrandir ce synoptique en cliquant sur l’image associée dans l’onglet « photo »).
Tombak fait partie de notre famille de pilotes laser et de modules de synchronisation “Multiboard” qui permet aux utilisateurs de gagner beaucoup de temps dans leurs travaux de R&D et d’intégration. Il est idéal pour synchroniser des caméras comme celles de Phantomou de iX-cameras. Tous les cas utilisateurs sont expliqués dans ce bien détaillé Manuel d’utilisation . Plusieurs notes d’application sont également disponibles dans la fenêtre “Documentation et bibliothèques”.
Ce générateur de retard et d’impulsionsfonctionne seul ou en série avec d’autres produits de notre gamme comme:
Les trois autres pages produits de cette gamme d’outils de synchronisation : Digital delay generator , Pulse Picker et Burst Shaper correspondent à 3 descriptions alternatives de ce produit unique de type “couteau suisse pour la synchronisation”.
| Pulse_out (SMA) : | |
| Output impedance | 50 Ohm (recommended) |
| Pulse width | 5 ns to >1000 s |
| Pulse width resolution | 2 ns |
| Pulse delay | 10 ps to > 1000 s |
| Pulse delay resolution | 10 ps |
| Output levels (selected by user) | 1 V / 3.3 V / 5 V TTL |
| Pulse_IN (SMA) : | |
| Input voltage | 30 mV to 3.3 V (software adjustable detection threshold) |
| Max input rate | 200 MHz |
| Insertion delay | Down to 12 ns |
| Sync Ext / Gate inputs (SMA) : | |
| Input voltage | 30 mV to 3.3 V |
| Threshold | 1.2 V (fixed) |
| Max input rate | 20 MHz |
| Divider / prescaler : | |
| Division range | from 1 to 10^9 (selectable) |
| Voltage converter : | |
| Max input frequency | 150 MHz |
| Jitter | < 30 ps |
| Pulse Picker : | |
| Max input/output frequency | 200 MHz / 20 MHz |
| Burst / Gate Generator : | |
| Number of pulses | 1 to 10^9 |
| Trigger-to-pulse delay | Adjustable |
| Intra-burst resolution | 5 ns |
| Compatibilities and Libraries : | Windows 7/10 ; DLLs, Hexa, LabVIEW, Python etc. |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | TOMBAK (générateur de délai et d'impulsions) PN : TOMBAK | TOMBAK Générateur d'impulsion et de délai : instrument de test et de synchronisation pour l’électronique et l'optoélectronique. | 1 545€ | Aujourd'hui | |||
 | TOMBAK (générateur de retard d'impulsion) - Etage supplémentaire PN : TOMBAK-AS | Pour des besoins de synchronisation complexes ou de multiples sorties synchronisées, commandez une ou plusieurs de ces cartes supplémentaires qui seront montées lors de la production pour… Read more Pour des besoins de synchronisation complexes ou de multiples sorties synchronisées, commandez une ou plusieurs de ces cartes supplémentaires qui seront montées lors de la production pour générer un Tombak à plusieurs étages (par exemple 2 étages, 4 étages, 6 étages). Voir "daisy input/output" dans le synopique ci-dessus pour comprendre comment cela fonctionne. Cela permet, par exemple, de générer n'importe quels signaux de synchronisation complexes Burst et sub-burst. Less | 1 295€ | 2 - 5 jours | |||
 | OPTION 1 : Photodiode montée sur carte plage visible (Si) PN : Option-Photodiode_Si | Photodiode en option, rapide et avec une faible capacité, directement soudée sur la carte pour un temps de réponse plus rapide. 47 ps Temps de montée, 400 - 1100 nm, Ø 0.25… Read more Photodiode en option, rapide et avec une faible capacité, directement soudée sur la carte pour un temps de réponse plus rapide. 47 ps Temps de montée, 400 - 1100 nm, Ø 0.25 mm Zone active, Connecteur FC/PC Less | 445€ | 2 - 5 jours | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| OPTION 2 : Photodiode IR-(InGaAs) montée sur carte PN : Option-Photodiode_InGaAs | Photodiode en option, rapide et avec une faible capacité, directement soudée sur la carte pour un temps de réponse plus rapide. InGaAs : 300 ps de temps de montée, 800… Read more Photodiode en option, rapide et avec une faible capacité, directement soudée sur la carte pour un temps de réponse plus rapide. InGaAs : 300 ps de temps de montée, 800-1700 nm, Ø 0.12 mm Zone Active, Connecteur FC/PC Less | 445€ | 2 - 5 jours | |||
 | OPTION 3 : Seuil de détection ultra-bas PN : Option-Ultra_Low_Detection | Carte optionnelle pour un seuil de détection ajustable ultra-faible (5 mV typ. au lieu de 30 mV pour la version standard) | 895€ | 2 - 5 jours | |||
 | OPTION 4 : Kit de montage pour tables optiques PN : Option-Mounting_Set | Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du… Read more Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du marché (US ou métriques). Le kit comprend 12 pièces mécaniques, 36 vis dédiées et 4 manchons d'accouplement de fibre optique pour empiler jusqu'à 4 produits AeroDIODE. Plusieurs kits peuvent être montés les uns sur les autres pour empiler jusqu'à 8 ou 12 produits. (cliquez pour agrandir l'image) Less | 895€ | Aujourd'hui | |||
 | OPTION 5 : Interface graphique multi-produits Écran tactile PN : Option-Touch_Screen | Tous les produits AeroDIODE sont fournis avec un logiciel GUI global et peuvent donc être contrôlés simultanément à l'aide de n'importe quel ordinateur portable Windows. Cette… Read more Tous les produits AeroDIODE sont fournis avec un logiciel GUI global et peuvent donc être contrôlés simultanément à l'aide de n'importe quel ordinateur portable Windows. Cette option ajoute un écran tactile supplémentaire pour contrôler localement un ou plusieurs produits AeroDIODE sans l'aide d'un ordinateur. Ce produit à base de microcontrôleur sans ordinateur embarqué répond à toutes les contraintes de sécurité informatique. Il sert également de relais Ethernet pour pouvoir contrôler tous les produits connectés à partir d'un poste informatique distant. Less | 1 495€ | Contactez-nous |
