Il s’agit d’un module très compact basé sur la technologie SOA et optimisé pour des performances mono-coup au CW avec une durée d’impulsion pouvant atteindre 1,5 nanoseconde. Ce modulateur à fibre optique délivre des impulsions de précision qui sont générées en interne par un générateur d’impulsions embarqué, ou à la demande à partir d’un signal TTL externe. Le SOM (Semiconductor Optical Modulator) peut être comparé aux AOM, aux EOM ou aux modulateurs directs à diode laser. Le SOM maintient la largeur spectrale étroite d’un signal CW d’entrée tout en produisant des impulsions très courtes. C’est la seule solution répondant à toutes les contraintes pour une modulation d’intensité fiable, stable et efficace en architecture fibrée.
A partir de : 8 190€
Tous nos envois par DHL Express
Cette modulateur à fibre optique est un module à vitesse de commutation élevée. Il fonctionne de différentes façon comme : un commutateur d’isolation optique sans perte, un atténuateur optique variable à gamme complète (VOA) ou un obturateur optique.
Caractéristiques principales (faites défiler vers le bas pour voir toutes les configurations et les prix) :
|
|
Applications de ceci modulateur à fibre optique inclure l’ensemencement au laser, les tests LIDAR, etc.
L’interface graphique permet à l’utilisateur d’avoir un contrôle total de toutes les fonctions du module. Il comprend plusieurs bibliothèques pour l’intégration de logiciels (LabVIEW VIs, DLLs, Hexa etc.)
Cette modulateur à fibre optique fonctionne seul ou en série avec d’autres produits de notre gamme comme:
Voir nos tutoriels détaillés sur :

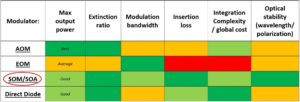

SOM est une alternative aux modulateurs acousto-optiques ou aux modulateurs électro-optiques (par exemple iXBlue ).
Les produits AeroDIODE s’appuient sur une technologie de pointe exclusive qui a été développée au sein du centre technologique ALPhANOV depuis plus de 12 ans. AeroDIODE est membre de l’association Européenne EPIC ainsi que du pôle ALPhA-RLH cluster .
| SOM-std | SOM-HPP (High Pulse Performance) | SOM-Shape (User design nanosecond pulse shape) | |
|---|---|---|---|
| Wavelength | Any wavelength to be selected between 700 nm and 1700 nm (see wavelength table on datasheet (last page) | ||
| Optical bandwidth (nm) | From 20 nm to 110 nm to be selected (see wavelength table on datasheet) | ||
| Extinction ration (dB, typ) | 50 dB | 40 dB | |
| Max input power | 5 dBm | ||
| Switching speed (typ) | 1 ns | <1 ns | 2 ns |
| Dynamic range (up to) | 60 dB | 48 dB | |
| Small signal gain | From 22 to 40 dB (see wavelength table next page) | ||
| Trigger-to-pulse Jitter / internal trigger Jitter | <20 ps / <20 ps | <8 ps / <8 ps | <2 ns / <100 ps |
| Pulse shaping | On-Off only | Yes | |
| CW offset (in pulse mode) | no | yes | no |
| Max repetition rate | 10 MHz | 250 MHz | 20 MHz |
| Compatibilities & Libraries | USB - Windows 7/10 ; DLLs - Hexa - Labview - Python | ||
| Dimensions (mm) | 190*150*45 | 208*100*37 | |
| Power supply | 12 V (110 - 220 V adaptator included) | 24 V (110-220 V adaptator included) | |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | Version standard PN : SOM-std | Modulateur à fibre optique SOM-std - Choisissez votre longueur d'onde de 750 à 1700 nm dans le tableau des fiches techniques (dernière page; vous serez contacté pour ce choix); Modulateur Tout ou… Read more Modulateur à fibre optique SOM-std - Choisissez votre longueur d'onde de 750 à 1700 nm dans le tableau des fiches techniques (dernière page; vous serez contacté pour ce choix); Modulateur Tout ou Rien jusqu'à ~ 1,5 ns de largeur d'impulsion et jusqu'à 10 MHz de fréquence de répétition d'impulsion. Flexibilité de 3 modes de déclenchement d'entrée (générateur d'impulsions interne ou externe) et 3 modes de réglage de puissance de crête. Less | 8 190€ | 5 - 8 semaines | |||
| Version HPP (High Pulse Performance) PN : SOM-HPP | Modulateur à fibre optique SOM-HPP (High Pulse Performance) - Choisissez votre longueur d'onde de 750 à 1700 nm dans le tableau de la fiche technique (dernière page; vous serez contacté pour ce… Read more Modulateur à fibre optique SOM-HPP (High Pulse Performance) - Choisissez votre longueur d'onde de 750 à 1700 nm dans le tableau de la fiche technique (dernière page; vous serez contacté pour ce choix); Modulateur Tout ou Rien jusqu'à ~ 1,5 ns de largeur d'impulsion et jusqu'à 250 MHz de fréquence de répétition d'impulsion. Flexibilité de 3 modes de déclenchement d'entrée (générateur d'impulsions interne ou externe) et 3 modes de réglage de puissance de crête. Less | 9 090€ | 5 - 8 semaines | |||
 | Version de mise en forme d'impulsion (forme d'impulsion modulée par l'utilisateur) PN : Forme SOM | Modulateur à fibre optique SOM-Shape avec la génération d'impulsions arbitraires à partir d'un AWG de 2GHz embarqué (Arbitrary Waveform Generator - une largeur d'impulsion allant de 500 ps… Read more Modulateur à fibre optique SOM-Shape avec la génération d'impulsions arbitraires à partir d'un AWG de 2GHz embarqué (Arbitrary Waveform Generator - une largeur d'impulsion allant de 500 ps jusqu'à 8 µs) Choisissez votre longueur d'onde de 750 à 1700 nm dans le tableau des fiches techniques (dernière page; vous serez contacté pour ce choix); Taux de répétition d'impulsions jusqu'à 20 MHz. Flexibilité de 2 modes de déclenchement en entrée (générateur d'impulsions interne ou externe). 3 générateurs de retard et d'impulsions sont disponibles pour synchroniser les appareils externes. Less | 9 995€ | 5 - 8 semaines | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION-1 : kit de montage pour tables optiques PN : OPTION 1 | Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du… Read more Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du marché (US ou métriques). Le kit comprend 12 pièces mécaniques, 36 vis dédiées et 4 manchons d'accouplement de fibre optique pour empiler jusqu'à 4 produits AeroDIODE. Plusieurs kits peuvent être montés les uns sur les autres pour empiler jusqu'à 8 ou 12 produits. (cliquez pour agrandir l'image) Less | 895€ | Aujourd'hui |
