Ce Sélecteur d’impulsions (pulse picker) comprend un seuil de niveau de tension d’entrée réglable par logiciel et une photodiode (en option). Cette carte comprend également une fonction AWG spéciale synchronisée avec le signal d’entrée pour effectuer une mise en forme de burst d’impulsions pour les lasers à verrouillage de mode (mode-locked laser).
Modèle :
A partir de : 1 295€
Tous nos envois par DHL Express
Pulse picker principales caractéristiques :
L’interface graphique permet à l’utilisateur d’avoir un contrôle total de toutes les fonctions du module. Il comprend plusieurs bibliothèques pour l’intégration de logiciels(LabVIEW VIs, DLLs, Hexa, Python etc.). Des systèmes complexes, tels que les lasers à fibres, peuvent être rapidement développés sur ce module.
Ce pulse-picker fait partie de notre famille de pilote laser « Multi-cartes » et de modules de synchronisation. Cela fonctionne parfaitement bien pour synchroniser nos Modulateurs acousto-optiques couplés par fibre . Tous les cas d’utilisation sont expliqués dans manuel bien détaillé et dans une note d’applicationspécifique .
Ce Pulse Picker fonctionne seul ou bien en série avec d’autres produits de notre gamme comme par exemple :
Les produits AeroDIODE s’appuient sur une technologie de pointe exclusive qui a été développée au sein du centre technologique ALPhANOV depuis plus de 12 ans. AeroDIODE est membre de l’association Européenne EPIC ainsi que du pôle ALPhA-RLH cluster .
Pulse Picker | |
Max frequencies (Input/Output) | 200 MHz / 20 MHz |
Adjustable output levels | 1 V / 3.3 V / 5 V_TTL |
Jitter (100 ns delay) | < 80 ps (rms) |
Pulse_out (SMA) : | |
Output impedance | 50 Ohm (recommended) |

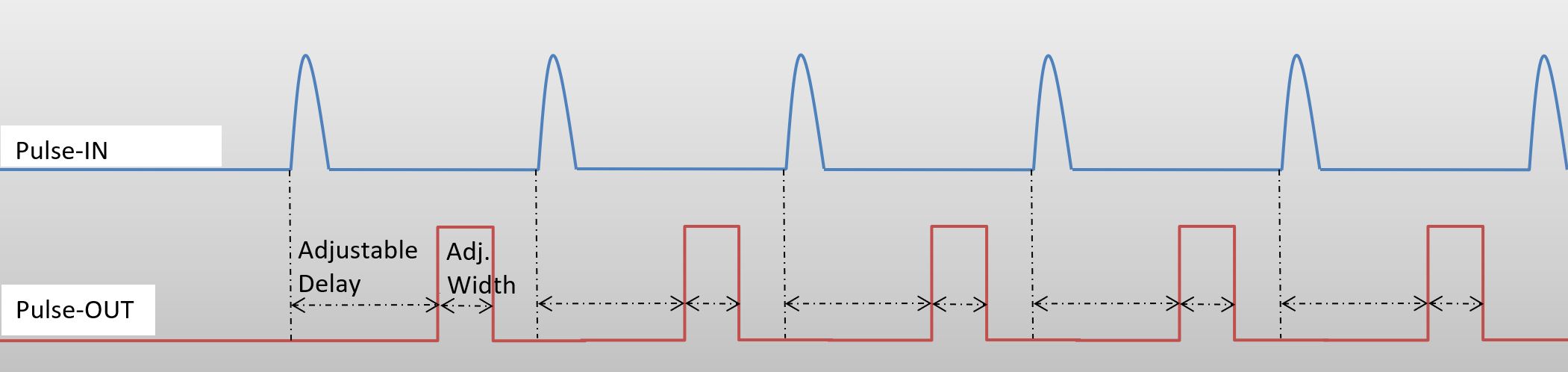

Pulse width | 5 ns to >1000 s |
Pulse width resolution | 2 ns |
Pulse delay | 10 ps to > 1000 s |
Pulse delay resolution | 10 ps |
Output levels (selected by user) | 1 V / 3.3 V / 5 V TTL |
Pulse_IN (SMA) : | |
Input voltage | 30 mV to 3.3 V (software adjustable detection threshold) |
Max input rate | 200 MHz |
Insertion delay | Down to 12 ns |
Sync Ext / Gate inputs (SMA) : | |
Input voltage | 30 mV to 3.3 V |
Threshold | 1.2 V (fixed) |
Max input rate | 20 MHz |
Divider / prescaler : | |
Division range | from 1 to 10^9 (selectable) |
Voltage converter : | |
Max input frequency | 150 MHz |
Jitter | < 30 ps |
Pulse Picker : | |
Max input/output frequency | 200 MHz / 20 MHz |
Burst / Gate Generator : | |
Number of pulses | 1 to 10^9 |
Trigger-to-pulse delay | Adjustable |
Intra-burst resolution | 5 ns |
Compatibilities and Libraries : | Windows 7/10 ; DLLs, Hexa, LabVIEW, Python etc. |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
---|---|---|---|---|---|---|---|

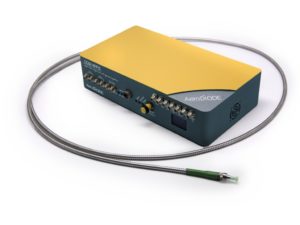

Module Pulse-picker PN : TOMBAK | Module pulse-picker : instrument de commande pour synchroniser un dispositif de modulation optique externe pour isoler des impulsions, avec un signal en entrée de 200 MHz max. | 1 545€ | Aujourd'hui | Max: Min: 1 Step: 1 | |||

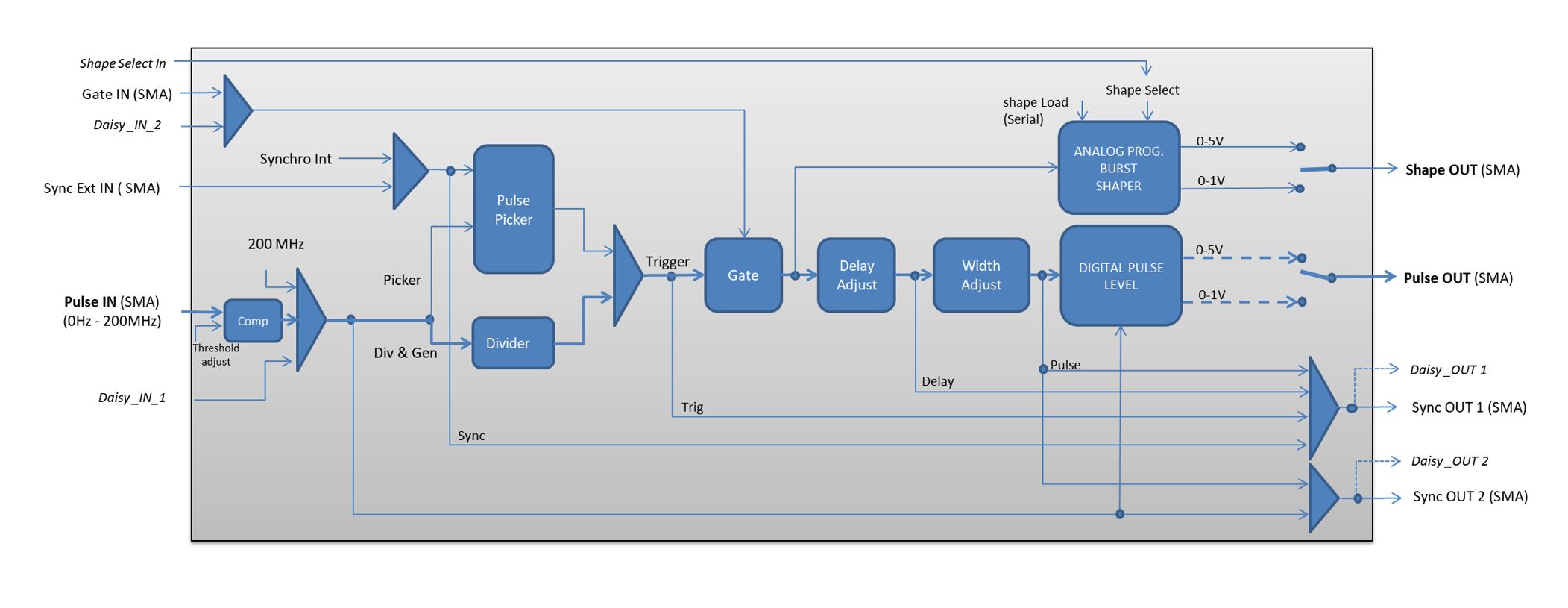

Sélecteur d'impulsions - Étape supplémentaire PN : TOMBAK-AS | Pour des besoins de synchronisation complexes ou de multiples sorties synchronisées, commandez une ou plusieurs de ces cartes supplémentaires qui seront montées lors de la production pour… Read more Pour des besoins de synchronisation complexes ou de multiples sorties synchronisées, commandez une ou plusieurs de ces cartes supplémentaires qui seront montées lors de la production pour générer un Tombak à plusieurs étages (par exemple 2 étages, 4 étages, 6 étages). Voir "daisy input/output" dans le synopique ci-dessus pour comprendre comment cela fonctionne. Cela permet, par exemple, de générer n'importe quels signaux de synchronisation complexes Burst et sub-burst. Less | 1 295€ | 2 - 5 jours | Max: Min: 1 Step: 1 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
OPTION-1 : Photodiode montée sur la carte (Si) PN : OPTION 1 | Photodiode optionnelle rapide et à faible capacité directement soudé sur la carte pour un temps de réponse plus rapide. 47 ps Temps de montée, 400 - 1100 nm, Ø 0.25 mm Zone active, Connecteur… Read more Photodiode optionnelle rapide et à faible capacité directement soudé sur la carte pour un temps de réponse plus rapide. 47 ps Temps de montée, 400 - 1100 nm, Ø 0.25 mm Zone active, Connecteur FC/PC Less | 445€ | 2 - 5 jours | Max: Min: 1 Step: 1 | |||
OPTION-2 : Photodiode montée sur la carte IR-(InGaAs) PN : OPTION 2 | Photodiode optionnelle rapide et à faible capacité directement soudé sur la carte pour un temps de réponse plus rapide. InGaAs : 300 ps de temps de montée, 800-1700 nm, Ø 0.12 mm Zone… Read more Photodiode optionnelle rapide et à faible capacité directement soudé sur la carte pour un temps de réponse plus rapide. InGaAs : 300 ps de temps de montée, 800-1700 nm, Ø 0.12 mm Zone Active, Connecteur FC/PC Less | 445€ | 2 - 5 jours | Max: Min: 1 Step: 1 | |||
OPTION-3 : Réduction du seuil de détection PN : OPTION-3 | Carte optionnelle pour un seuil de détection ajustable ultra-faible (5 mV typ. au lieu de 30 mV pour la version standard) | 895€ | 2 - 5 jours | Max: Min: 1 Step: 1 | |||
OPTION-4 : kit de montage pour tables optiques PN : OPTION-4 | Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du… Read more Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du marché (US ou métriques). Le kit comprend 12 pièces mécaniques, 36 vis dédiées et 4 manchons d'accouplement de fibre optique pour empiler jusqu'à 4 produits AeroDIODE. Plusieurs kits peuvent être montés les uns sur les autres pour empiler jusqu'à 8 ou 12 produits. (cliquez pour agrandir l'image) Less | 895€ | Aujourd'hui | Max: Min: 1 Step: 1 |
