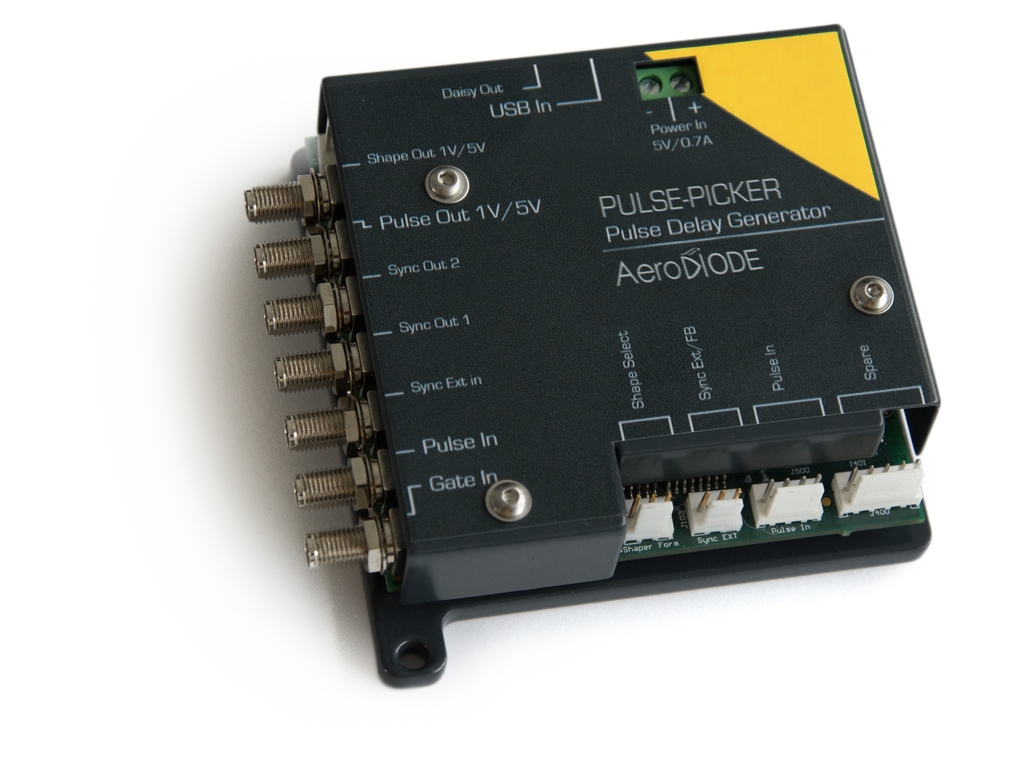

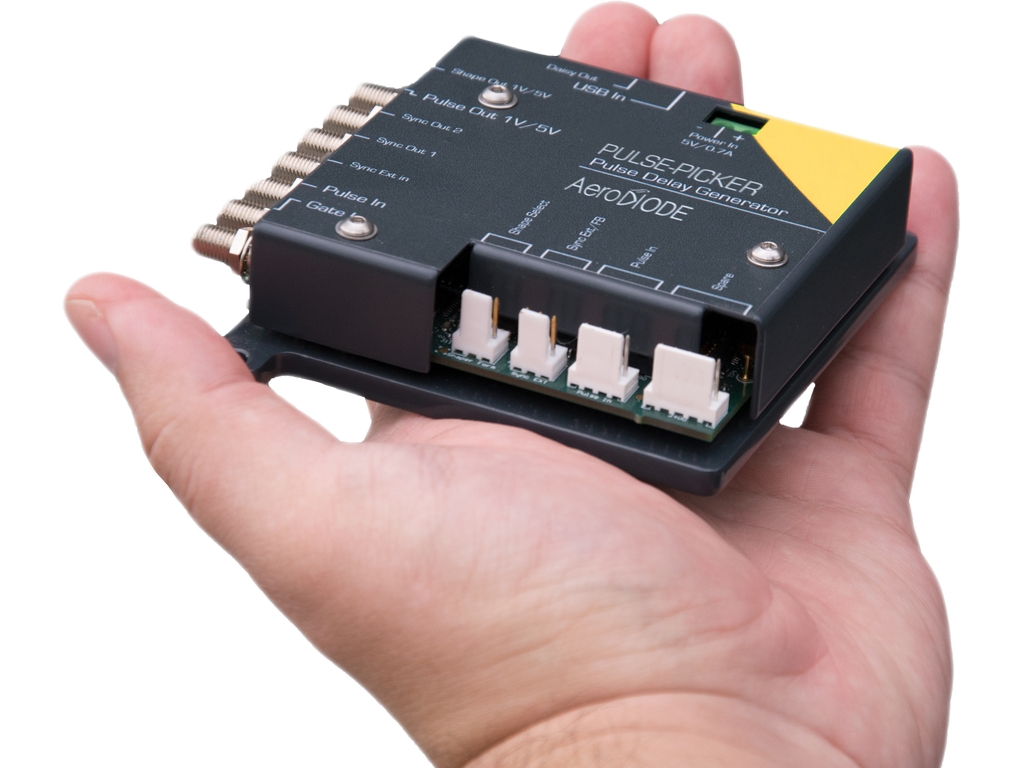

このパルスピッカーボードには，ソフトウェアで調整可能な入力電圧レベルスレッショルドと（オプションの）フォトダイオードが搭載されています。 このボードには、モードロックレーザーのバーストシェーピングを行うために、入力信号に同期した特殊なAWG機能も搭載されています。
From: 445€
発送はすべてDHL Expressで行います。
パルスピッカー 主な特徴:

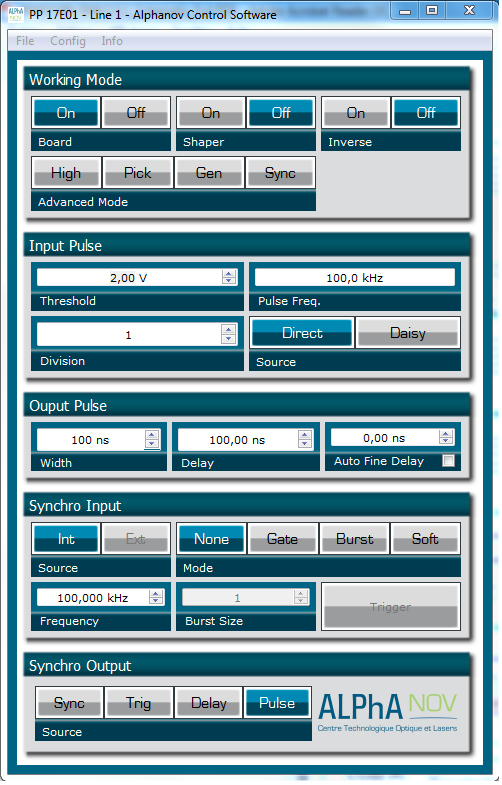

GUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 ソフトウェア統合のためのライブラリ（LabVIEWVIs, DLL, Hexa, Pythonなど）がいくつか含まれています。ファイバーレーザーのような複雑なシステムも、このモジュールプラットフォームで素早く開発することができます。
このパルスピッカーボードは 、当社のレーザードライバおよび同期モジュール “Multiboard “ファミリーに含まれるものです。 当社の光ファイバー結合型音響光学変調器の同期に最適です。 すべての使用例は、詳細なパルスピッカー操作マニュアルと特定のアプリケーションノートで説明されています。
パルスピッカー パルスピッカーは単独で、または他の製品と組み合わせて使用することができます。
AeroDIODE製品は、ALPhANOV技術センターで12年以上にわたって開発されてきた独自の最先端技術を活用しています。AeroDIODEは、EPIC ヨーロッパ産業協会と“Route des Lasers “クラスターのメンバーです。
| Pulse Picker | |
| Max frequencies (Input/Output) | 200 MHz / 20 MHz |
| Adjustable output levels | 1 V / 3.3 V / 5 V_TTL |
| Jitter (100 ns delay) | < 80 ps (rms) |
| Pulse_out (SMA) : | |
| Output impedance | 50 Ohm (recommended) |
| Pulse width | 5 ns to >1000 s |
| Pulse width resolution | 2 ns |
| Pulse delay | 10 ps to > 1000 s |
| Pulse delay resolution | 10 ps |
| Output levels (selected by user) | 1 V / 3.3 V / 5 V TTL |
| Pulse_IN (SMA) : | |
| Input voltage | 30 mV to 3.3 V (software adjustable detection threshold) |
| Max input rate | 200 MHz |
| Insertion delay | Down to 12 ns |
| Sync Ext / Gate inputs (SMA) : | |
| Input voltage | 30 mV to 3.3 V |
| Threshold | 1.2 V (fixed) |
| Max input rate | 20 MHz |
| Divider / prescaler : | |
| Division range | from 1 to 10^9 (selectable) |
| Voltage converter : | |
| Max input frequency | 150 MHz |
| Jitter | < 30 ps |
| Pulse Picker : | |
| Max input/output frequency | 200 MHz / 20 MHz |
| Burst / Gate Generator : | |
| Number of pulses | 1 to 10^9 |
| Trigger-to-pulse delay | Adjustable |
| Intra-burst resolution | 5 ns |
| Compatibilities and Libraries : | Windows 7/10 ; DLLs, Hexa, LabVIEW, Python etc. |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | パルスピッカーモジュール PN : TOMBAK | パルスピッカーモジュール：外部光変調器を同期させ、最大200MHz入力のパルスを分離するための制御機器。 | 1 545€ | 今日 | |||

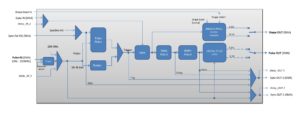

 | パルスピッカー - 追加ステージ PN : TOMBAK-AS | 複雑な同期や複数の同期出力が必要な場合は、この追加基板を1枚または複数枚注文し、製造工程で装着して多段（2段、4段、6段など）のTombakを生成します。 この仕組みについては、上記シノプシスの「デイジー入出力」をご覧ください。 これにより、例えば、任意のバーストおよびサブバーストの複雑なタイミング信号を生成することができます。 | 1 295€ | 2〜5日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |

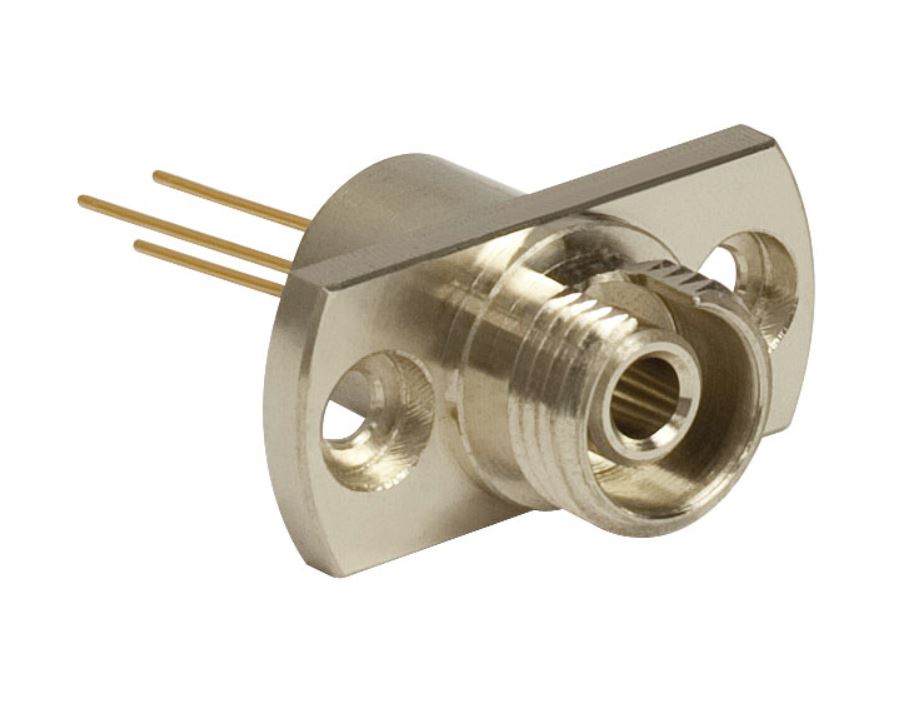

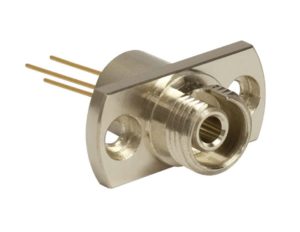

 | オプション1：基板実装フォトダイオード可視域（Si） PN : オプション-フォトダイオードSi | 高速・低容量オプションのフォトダイオードを基板に直接はんだ付けし、最速の応答速度を実現。 47 ps 上昇時間、400 - 1100 nm、Ø 0.25 mm アクティブエリア、FC/PC バルクヘッド | 445€ | 2〜5日 | |||
| オプション2：基板実装型フォトダイオード IR-(InGaAs) PN : オプション-フォトダイオード_InGaAs | 高速・低容量オプションのフォトダイオードを基板に直接はんだ付けし、最速の応答速度を実現。 InGaAs : 300 ps 上昇時間、800-1700 nm、Ø 0.12 mm アクティブエリア、FC/PC バルクヘッド | 445€ | 2〜5日 | |||
 | オプション3：超低検出しきい値 PN : 超低検出オプション | オプションの専用基板により、超低調整の検出電圧（標準バージョンでは30mVのところを5mV typ.） | 895€ | 2〜5日 | |||

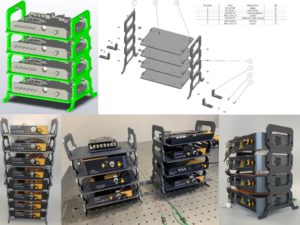

 | オプション4：光学テーブル用マウントセット PN : オプション・マウント・セット | 複数のAeroDIODE製品を光学台で組み立てるための専用マウントセットです。 このセットは、すべてのAeroDIODE製品、および市販のすべての光学台（US単位またはメーター単位）に対応しています。 12個のメカパーツ、36個の専用ネジ、4個の光ファイバー接合スリーブで構成され、最大4個のAeroDIODE製品を積み重ねることができます。 複数のキットを重ねて、最大8個または12個まで積み重ねることができます。 (画像をクリックすると拡大します) | 895€ | 今日 | |||
 | オプション5：マルチ-製品GUIタッチスクリーン PN : タッチスクリーン | すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。 | 1 495€ | お問い合わせ |
