このパルスレーザダイオードドライバは、オンボードパルスジェネレータによって内部で生成される精密なパルス、または外部TTL信号からオンデマンドで生成されるパルスを提供します。 利用可能なレーザーダイオードのフォームファクターのほとんどと互換性があります。 バタフライレーザーダイオードは、最大250 MHzの繰り返し周波数とデューティサイクルで、CWまたはパルス領域で簡単に駆動することができます。 最もモジュール化された使いやすいパルスレーザーダイオードドライバーです。
在庫があり、フランスまたはアメリカから発送可能。
From: 895€
発送はすべてDHL Expressで行います。
この パルスレーザー・ダイオード・ドライバーは、非常にコンパクトでモジュール化されたソリューションです。 ほぼすべてのレーザーダイオードのフォームファクターに対応しています。
お住まいの国により、AeroDIODEはご注文をヨーロッパまたはアメリカから発送いたします。
この高速ダイオードドライバーは、レーザーシーディング、LIDARや1D-3D-センシングテスト、VCSEL評価、ファイバーレーザーなどに使用できます。
GUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 ソフトウェア統合のための複数のライブラリ（LabVIEW VIs, DLL, Hexa, Pythonなど）が含まれています。
すべてのAeroDIODE製品は、すべてのモジュール機能を統合した単一のGUIインターフェースで接続できます。 これにより、ユーザーは多くの時間を節約することができます。
このパルスレーザーダイオードドライバーは、単独で、または他の製品と直列に動作します。
Lumentumバタフライレーザーダイオードは、シングルショットから最大250MHzの繰り返し周波数まで、CWまたはパルス領域で簡単に駆動することができます。 ファイバー結合型レーザーダイオードに関するチュートリアルをご覧ください。ファイバー結合型レーザダイオードの基礎知識
AeroDIODE製品は、ALPhANOV技術センターで12年以上にわたって開発されてきた独自の最先端技術を活用している。 AeroDIODEはIso-9001-2015の認証を受けた企業で、EPICヨーロッパ産業協会と「Route des Lasers」クラスターのメンバーでもあります。
| CCS-std | CCS-HP (High Power) | CCS-UHP (Ultra High Power) | CCS-HPP (High Pulse Performance) | Shaper (User-design pulse shape - see special product page) |
|
|---|---|---|---|---|---|
| Output current - Pulse regime | 1.5 A | 3.5 A | 9A | 4A | 1.6 A |
| Output current - CW regime | 0.8 A | 1.5 A | 2 A | no | |
| Output voltage range | up to 4.8 V | up to 5/10 V | 1 - 24 V (adjustable) | up to 24 V | |
| Laser diode T° range | 15-50 °C | ||||
| Pulse duration (Ext pulse trigger) | 0.5 ns - CW | 0.5 ns - 8 µs | |||
| Pulse duration (Internal pulse generator) | 0.5 ns - 500 ns | ||||
| Typ rise/fall time (TO/Butterfly/VCSEL) (1) | 1 / 3 / 0.5 (ns/A) | 0.5 / <1 / <0.5 (ns/A) | |||
| Typ min pulse duration (Butterfly) | 1.5 ns | 5 ns | 1 ns | ||
| Internal rep rate adjustment | 1 Hz - 4 MHz | 1 Hz - 10 MHz | 1 Hz - 250 MHz | 1 Hz - 20 MHz | |
| Duty cycle range | 0-100% | ~ 0-10 % + CW mode | |||
| Temporal Jitter (rms) | < 25 ps | < 8 ps | < 1.5 ns | ||
| Adj. CW offset in pulse regime | No | Yes | No | ||
| User design temporal pulse shape | No | Yes | |||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa - Labview - Python | ||||
| Dimensions (mm) | 130*119*28 | 170*107*27.5 | 167*92*27 | ||
| Power supply | 12 V (110 - 220 V adapter included) | 24 V (110 - 220 V adapter included) | |||
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | スタンダード版（1.5A） PN : CCS-std | TEC制御によるパルス＆CWレーザーダイオードドライバー；3つのトリガーモードと3つのピークパワー調整モードを持つ柔軟性のある内蔵型短パルス発生器。 標準バージョン：平均 800mA /ピーク 1500mA / 4MHz | 2 995€ | 今日 | |||
| ハイパワー版（3.5A） PN : CCS-HP | TEC制御によるパルス＆CWレーザーダイオードドライバー；3つのトリガーモードと3つのピークパワー調整モードを持つ柔軟性のある内蔵型短パルス発生器。 ハイパワー版：平均800mA/ピーク3.5A/10MHz | 4 295€ | 今日 | |||
| ウルトラハイパワーバージョン（9A） PN : CCS-UHP | TEC制御によるパルス＆CWレーザーダイオードドライバー；3つのトリガーモードと3つのピークパワー調整モードを持つ柔軟性のある内蔵型短パルス発生器。 ウルトラハイパワーバージョン：平均1.5A/ピーク9A/10MHz。 | 4 995€ | 2〜5日 | |||
 | 新製品：ハイパルスパフォーマンスバージョン（4A） PN : CCS-HPP | TEC制御によるパルス＆CWレーザーダイオードドライバー；3つのトリガーモードと3つのピークパワー調整モードを持つ柔軟性のある内蔵型短パルス発生器。 高パルス性能バージョン：2 A CW / 4 A peak / 250 MHz | 5 995€ | 2〜5日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | 標準版（1.5A）-基板レベル PN : CCS-std-OEM | TEC 制御によるパルス & CW レーザー・ダイオード・ドライバ ; 標準バージョン : 800 mA 平均 /1500 mA ピーク / 4 MHz | 2 195€ | 1〜2週間 | |||
| 標準バージョン（1.5A） - ボードレベル評価キット PN : CCS-std-OEM EVK | TEC 制御によるパルス & CW レーザー・ダイオード・ドライバ ; 標準バージョン : 800 mA 平均 /1500 mA ピーク / 4 MHz | 2 195€ | 2〜5日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION 1：CCS-stdまたはCCS-HPの場合、250MHzの繰り返し周波数。 PN : オプション-250MHz | CCS-HPは、デューティーサイクルを最大100%まで高めることができる興味深いモジュールです。 非常に高い繰り返し周波数まで50%のデューティサイクルを維持することが可能です。 このオプションにより、モジュールは内部モードで250MHzに達し、レーザーダイオードによっては外部モードで400MHzといったより高い繰り返し周波数に到達することも可能です。 詳しくはお問い合わせください。 | 995€ | 今日 | |||
 | オプション2：光学テーブル用マウントセット PN : オプション・マウント・セット | 複数のAeroDIODE製品を光学台で組み立てるための専用マウントセットです。 このセットは、すべてのAeroDIODE製品、および市販のすべての光学台（US単位またはメーター単位）に対応しています。 12個のメカパーツ、36個の専用ネジ、4個の光ファイバー接合スリーブで構成され、最大4個のAeroDIODE製品を積み重ねることができます。 複数のキットを重ねて、最大8個または12個まで積み重ねることができます。 (画像をクリックすると拡大します) | 995€ | 今日 | |||
 | オプション3：マルチ-製品GUIタッチスクリーン PN : タッチスクリーン | すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。… Read more すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。 Less | 1 645€ | 1〜2週間 | |||

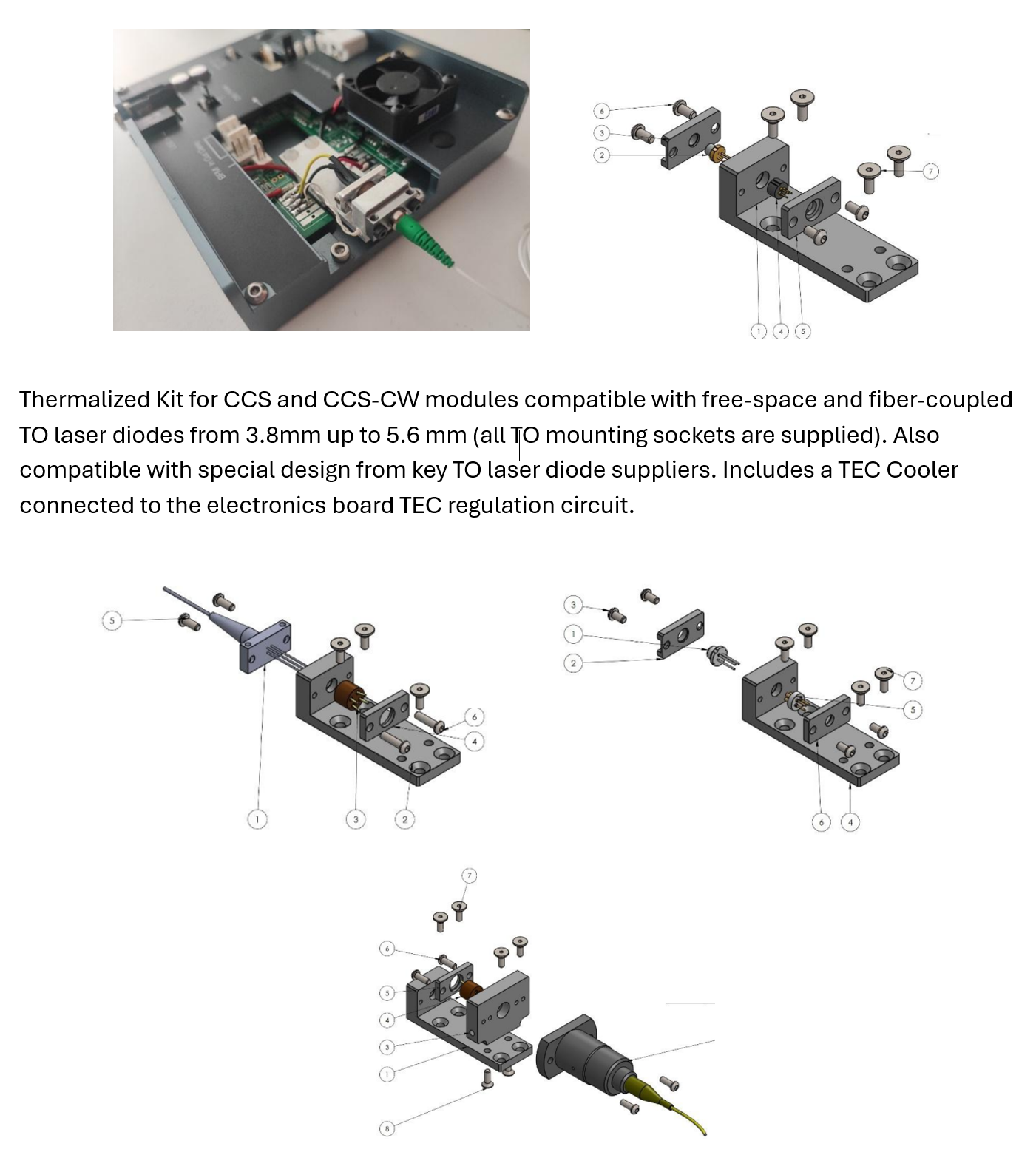

 | オプション4：TOレーザーダイオード用アダプターキット PN : OPTION_Adaptation_TO | このTOレーザーダイオード用オプション適応キットは、3.8～5.6mm規格のようなフリースペースおよびファイバー結合TOレーザーダイオードのドライバーおよび温度調整を可能にします。また、様々な主要TOレーザーダイオードサプライヤーの特殊なファイバー結合設計にも対応しています。また、AeroDIODEが問題なく動作することを再確認できるよう、ご使用のTOレーザーダイオードのデータシートをお知らせください。 | 895€ | 1〜2週間 |
To receive your quotation instantaneously by email, please add products to cart and follow instructions.
(Note : by following this instant quote process on this shopping site, American customers can select to receive this instant quote from our US-based partner Research Lab Source. RLS offers the same price & delivery as Aerodiode and is a registered vendor in most university and government research lab purchasing)
お見積もりをメールですぐに受け取るには、商品をカートに入れ、指示に従ってください。
(注：本ショッピングサイトのインスタント見積もりプロセスに従うことで、米国のお客様は、米国に拠点を置く当社のパートナーであるResearch Lab Sourceからこのインスタント見積もりを受け取ることを選択できます。 RLS は、Aerodiode と同じ価格と納期を提供し、ほとんどの大学および政府研究所の購買に登録されているベンダーです。)
