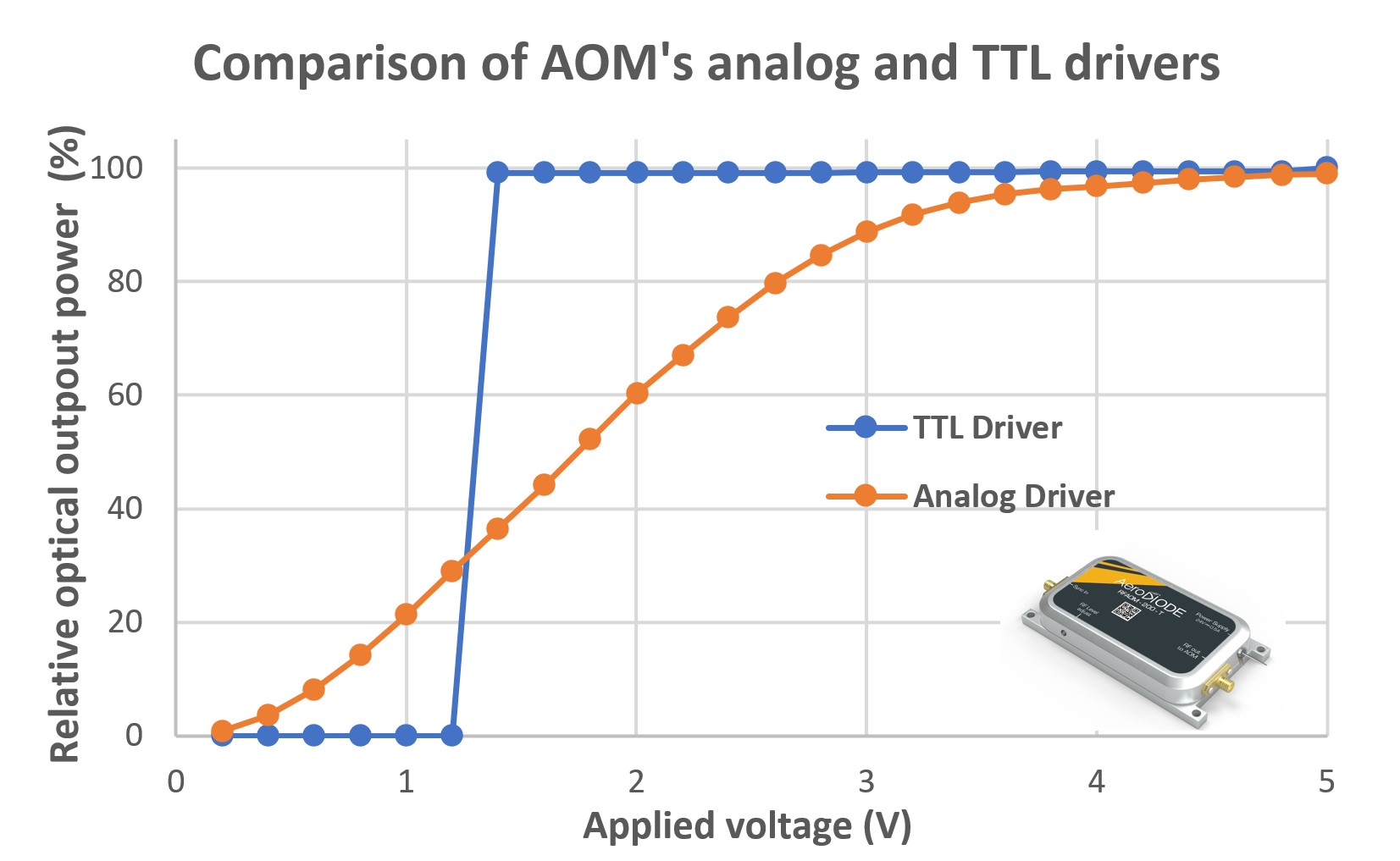

光ファイバー結合型AOM（Acousto-Optic Modulator）は、RFドライバが必要です。 AeroDIODEは、デジタル入力（TTL）またはアナログ入力構成のRFドライバを幅広く提供しています。 当社のRFドライバのセレクションは、以下の製品セクションで紹介されています。 さらに、パルスピッキング・モードロックレーザーなどの複雑な同期アプリケーション用に、AeroDIODE 同期ツール TOMBAKも提供されています。 下にスクロールすると、「ダウンシフトモジュール」、「デュアル出力」、「特殊なRF周波数」など、利用可能なすべてのオプションが表示されます。
AOモジュレータ、ドライバ、同期ソリューションのオンライン注文は、スクロールダウンしてください。
From: 695€
発送はすべてDHL Expressで行います。
ファイバー結合型AOM （音響光学変調器）の主な特長（スクロールダウンすると、すべてのモデル、オプション、価格が表示されます）：

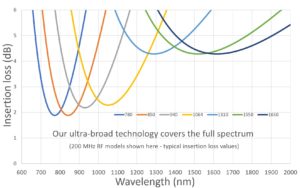

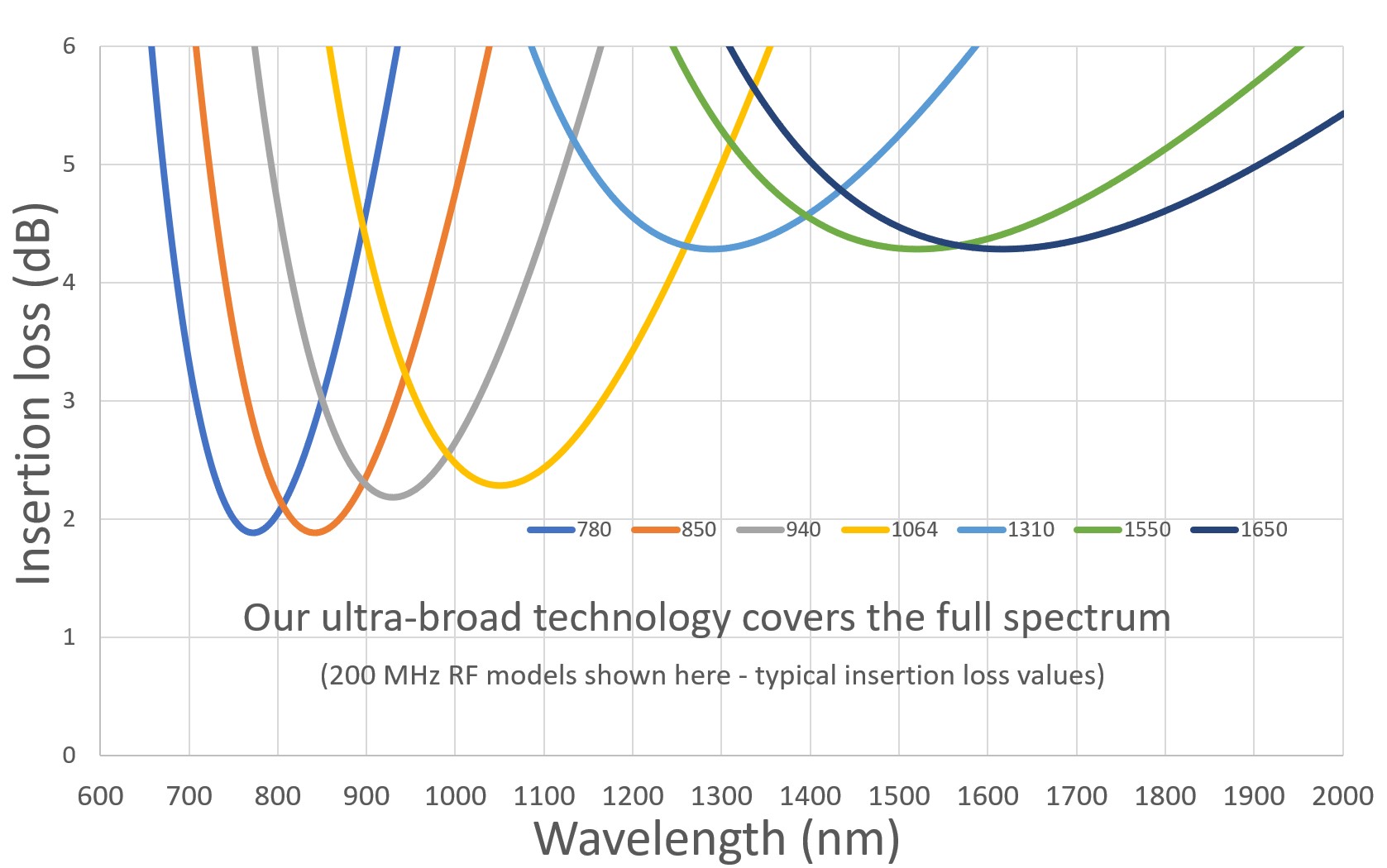

680～1850nmの全波長域をカバーする14種類のファイバーAOM バージョン

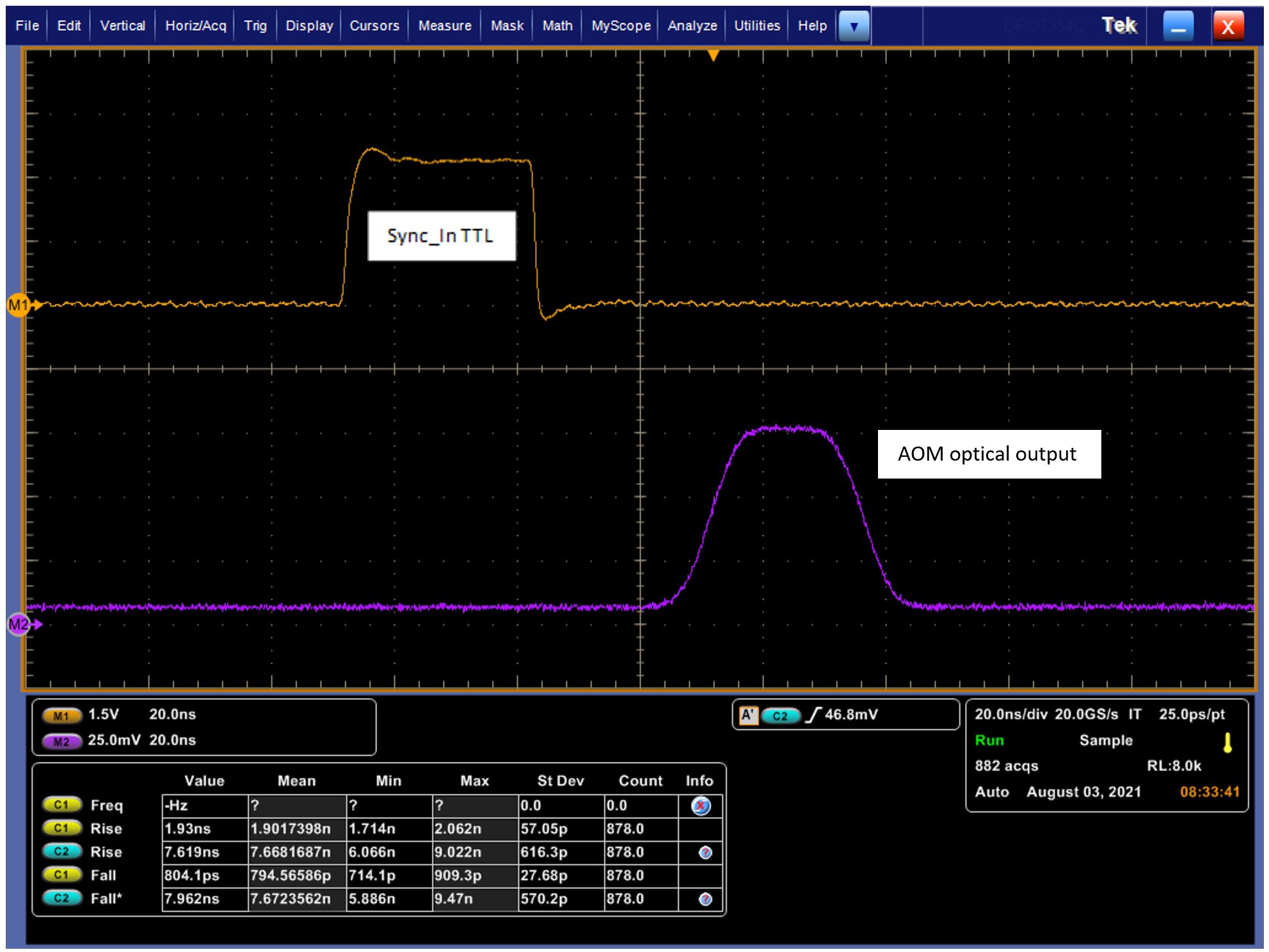

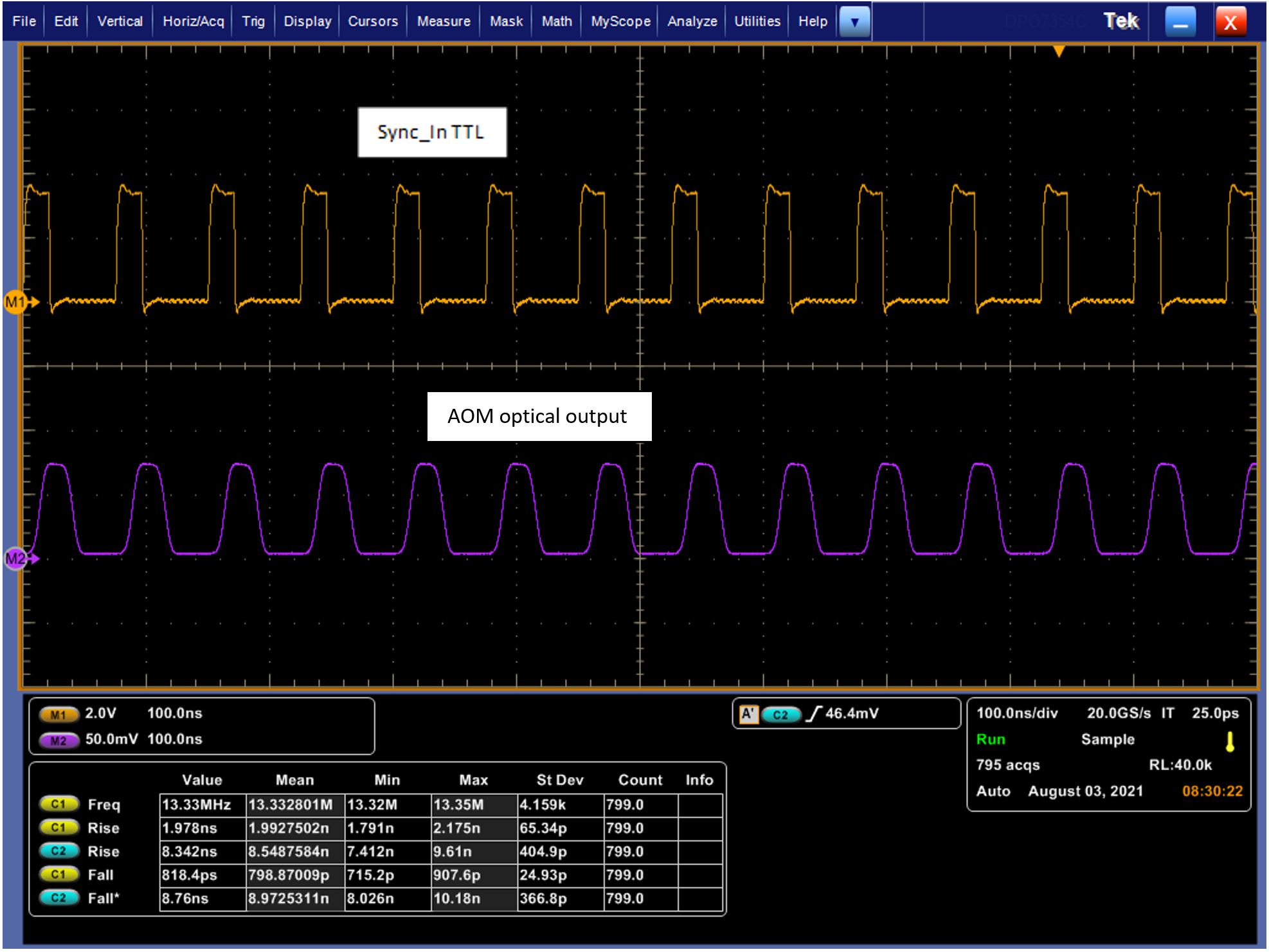

これらのAO変調器は、ナノ秒のタイミング領域まで光の強度を変調するように設計され、最適化されています。
| AOM model | Datasheets : | Nominal wavelength | Reference | Wavelength range | Insertion Loss (typ) | Rising time (ns) | RF Frequency / max RF Power | Max optical input power | Fiber (eq.) / connector | Dimensions | Price |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | 780 nm | 780AOM_1 (standard) | 750-810 nm | 1.4 dB | < 60 ns | 100 MHz / 2.0 W | 3 W | PM780 / FC-APC / 900 µm fiber buffer | 60*25*12.5 | Scroll down ! |
| Model 2 | Datasheet | 780 nm | 780AOM_2 (high speed) | 750-810 nm | 2.2 dB | < 10 ns | 200 MHz / 2.0 W | 3 W | PM780 / FC-APC / 900 µm fiber buffer | 45*28*12 | |
| Model 3 | Datasheet | 850 nm | 850AOM-1 (standard) | 820-880 nm | 1.4 dB | < 60 ns | 100 MHz / 2.0 W | 3 W | PM780 / FC-APC / 900 µm fiber buffer | 60*25*12.5 | |
| Model 4 | Datasheet | 850 nm | 850AOM-2 (high-speed) | 820-880 nm | 2.2 dB | < 10 ns | 200 MHz / 2.5 W | 3 W | PM780 / FC-APC / 900 µm fiber buffer | 45*28*12 | |
| Model 5 | Datasheet | 940 nm | 940AOM_1 (standard) | 900-980 nm | 1.2 dB | < 50 ns | 100 MHz / 2.0 W | 3 W | PM980 / FC-APC / 900 µm fiber buffer | 60*25*12.5 | |
| Model 6 | Datasheet | 940 nm | 940AOM_2 (high speed) | 900-980 nm | 2.5 dB | < 10 ns | 200 MHz / 2.5 W | 3 W | PM980 / FC-APC / 900 µm fiber buffer | 67*23*15 | |
| Model 7 | Datasheet | 1064 nm | 1064AOM-1 (standard) | 1000-1090 nm | 1.2 dB | < 50 ns | 100 MHz / 2.0 W | 3 W | PM980 / FC-APC / 900 µm fiber buffer | 60*25*12.5 | |
| Model 8 | Datasheet | 1064 nm | 1064AOM-2 (high speed) | 1000-1090 nm | 2.5 dB | < 10 ns | 200 MHz / 2.5 W | 3 W | PM980 / FC-APC / 900 µm fiber buffer | 67*23*15 | |
| Model 9 | Datasheet | 1310 nm | 1310AOM_1 (standard) | 1240-1380 nm | 1.8 dB | < 50 ns | 80 MHz / 2.5 W | 0.5 W | PM1550/ FC-APC / 900 µm fiber buffer | 60*25*12.5 | |
| Model 10 | Datasheet | 1310 nm | 1310AOM_2 (high speed) | 1240-1380 nm | 4.5 dB | < 10 ns | 200 MHz / 2.5 W | 0.5 W | PM1550 / FC-APC / 900 µm fiber buffer | 45*28*12 | |
| Model 11 | Datasheet | 1550 nm | 1550AOM-1 (standard) | 1470-1630 nm | 1.5 dB | < 50 ns | 80 MHz / 2.5 W | 0.5 W | PM1550 / FC-APC / 900 µm fiber buffer | 60*25*12.5 | |
| Model 12 | Datasheet | 1550 nm | 1550AOM-2 (high speed) | 1470-1630 nm | 4.5 dB | < 10 ns | 200 MHz / 2.5 W | 0.5 W | PM1550 / FC-APC / 900 µm fiber buffer | 45*28*12 | |
| Model 13 | Datasheet | 1650 nm | 1650AOM_1 (standard) | 1580-1720 nm | 2.0 dB | < 50 ns | 80 MHz / 2.5 W | 0.5 W | PM1550 / FC-APC / 900 µm fiber buffer | 60*25*12.5 | |
| Model 14 | Datasheet | 1650 nm | 1650AOM_2 (high speed) | 1580-1720 nm | 4.5 dB | < 10 ns | 200 MHz / 2.5 W | 0.5 W | PM1550 / FC-APC / 900 µm fiber buffer | 45*28*12 |
| RF Driver Model | Reference | Output RF frequency | Output RF power (typ) | Synchro Input | Isolation | Working voltage | Dimensions | Price | |
|---|---|---|---|---|---|---|---|---|---|
| Model 1 (TTL model) | Datasheet | RF_AOM-T-xxx | 80, 100 or 200 MHz (check the AOM) | 2.8 W | TTL | 70 dB | 24 V | 81*58.5*15 | Scroll down ! |

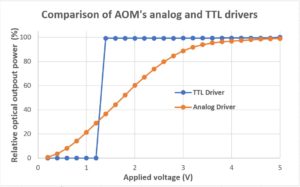

| Model 2 (Analog model) | Datasheet | RF_AOM-A-xxx | 80, 100 or 200 MHz (check the AOM) | 2.8 W | Analog 0-5V | 30 dB | 24 V | 81*58.5*15 | |
| Model 3 (High end Analog & TTL) | Datasheet | RFAOM-AT-200 | 200 MHz (for 200 MHz AOMs only ) | 2.8 W | TTL high TTL low Analog 0-1V Analog 0-5V | 70 dB (TTL mode) 30 dB (analog mode) | 24 V | 103*54*20.5 |

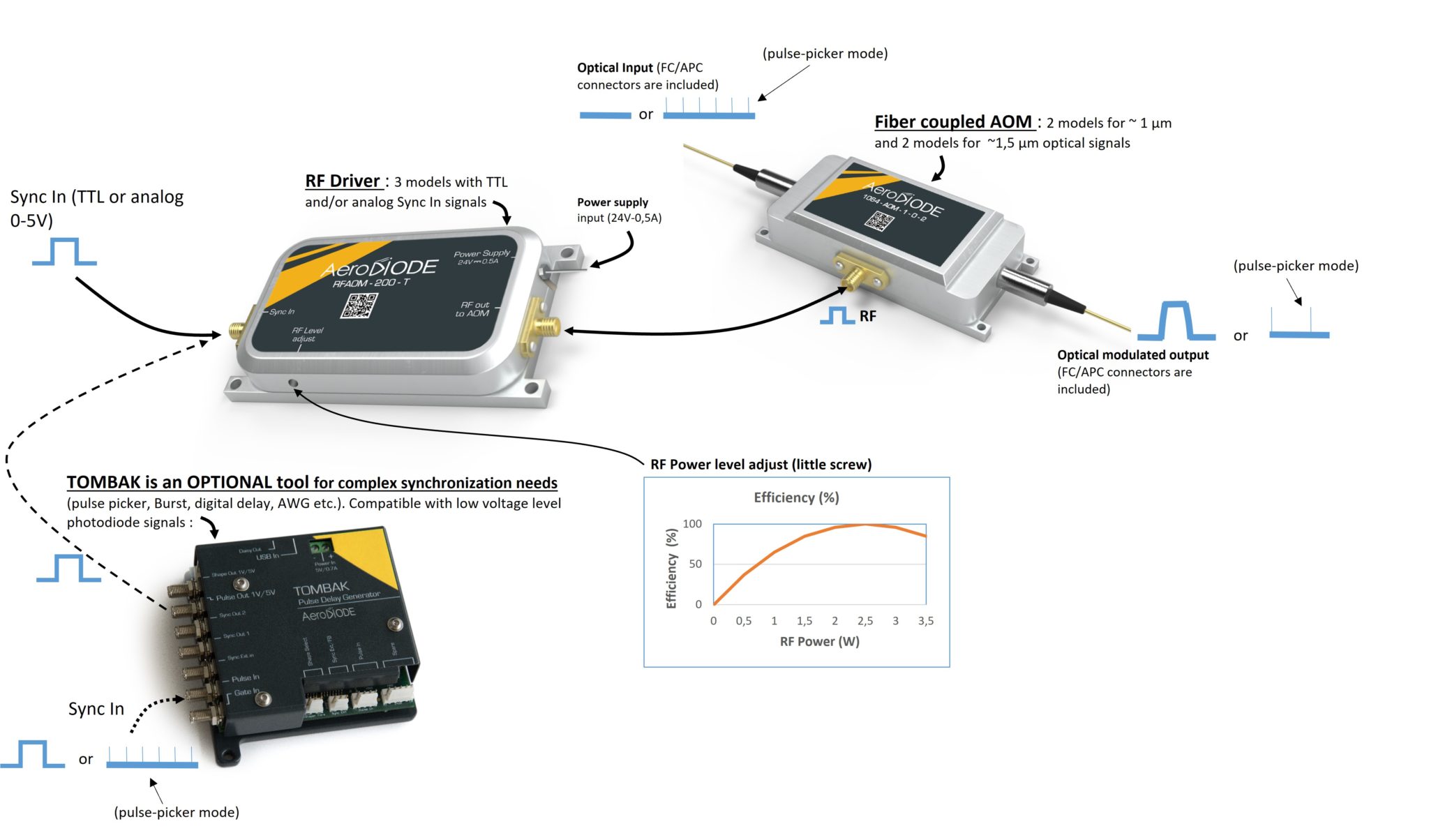

AeroDIODEのファイバー結合型AOM （Acoustic Optic Modulator）は、ファイバーレーザーのQスイッチングやパルスピッキング用途、狭線幅レーザー測定、その他ナノ秒領域で動作する精密なファイバー結合システムに関する多くのアプリケーションで使用されています。

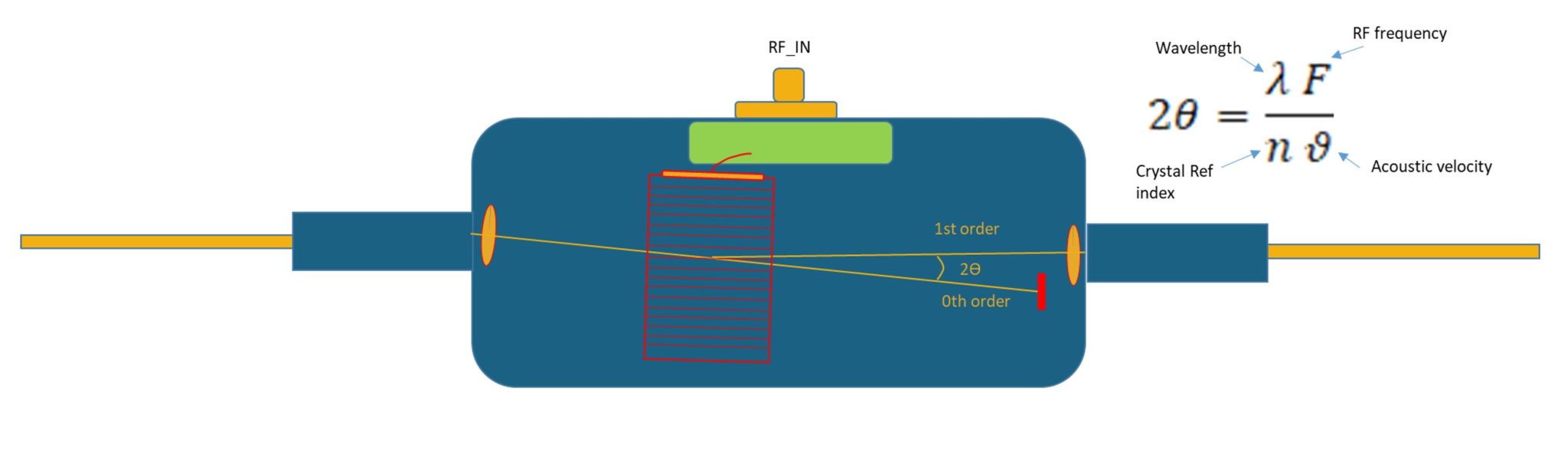

このファイバーAOMは、固定周波数シフターとしても使用されます。 これらは、変調器に印加されるRF周波数に応じて、RF周波数に等しい固定値（±80、±100または±200MHz）だけ中心光波長をプラスまたはマイナスにわずかにシフトさせる能力を持っている。
これらの ファイバ 光変調器 のようなAeroDIODEポートフォリオの他の製品と同様に、スタンドアロン製品として使用されます：
この音響光学変調器は、ニオブ酸リチウム電気光学変調器（iXBlue社やThorlabs社など）のような他の光ファイバー変調器ソリューションに代わる高性能なものです。 また、AeroDIODEが提供するSOA/SOM半導体ベースの光ファイバーモジュレータの代替品としても提供します。 高速ファイバー変調に関する詳細なチュートリアルを参照し、市販の様々なソリューションを比較してください。ファイバーモジュレーターの基礎知識。
AeroDIODE は、EPICEuropean industry association と “Route des Lasers“cluster のメンバーです。
| AOM model | Datasheet : | Reference | Wavelength range | Insertion Loss (typ) | Rising time (ns) | RF Frequency | Max average power | Fiber (eq)/ connector | Dimensions |
|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | 780AOM-1 (standard) | 750-810 nm | 1.2 dB | < 60 ns | 100 MHz | 3 W | PM780 / FC-APC | 60*25*12.5 |
| Model 2 | Datasheet | 780AOM-2 (high speed) | 750-810 nm | 2.2 dB | < 10 ns | 200 MHz | 3 W | PM780 / FC-APC | 45*28*12 |
| Model 3 | Datasheet | 850AOM-1 (standard) | 820-880 nm | 1.2 dB | < 60 ns | 100 MHz | 3 W | PM780 / FC-APC | 60*25*12.5 |
| Model 4 | Datasheet | 850AOM-2 (high-speed) | 820-880 nm | 2.2 dB | < 10 ns | 200 MHz | 3 W | PM780 / FC-APC | 45*28*12 |
| Model 5 | Datasheet | 940AOM-1 (standard) | 900-980 nm | 1.2 dB | < 50 ns | 100 MHz | 3 W | PM980 / FC-APC | 60*25*12.5 |
| Model 6 | Datasheet | 940AOM-2 (high speed) | 900-980 nm | 2.5 dB | < 10 ns | 200 MHz | 3 W | PM980 / FC-APC | 67*23*15 |
| Model 7 | Datasheet | 1064AOM-1 (standard) | 1000-1090 nm | 1.2 dB | < 50 ns | 100 MHz | 3 W | PM980 / FC-APC | 60*25*12.5 |
| Model 8 | Datasheet | 1064AOM-2 (high speed) | 1000-1090 nm | 2.5 dB | < 10 ns | 200 MHz | 3 W | PM980 / FC-APC | 67*23*15 |
| Model 9 | Datasheet | 1310AOM-1 (standard) | 1240-1380 nm | 1.8 dB | < 50 ns | 80 MHz | 0.5 W | PM1550 / FC-APC | 60*25*12.5 |
| Model 10 | Datasheet | 1310AOM-2 (high speed) | 1240-1380 nm | 4.5 dB | < 10 ns | 200 MHz | 0.5 W | PM1550 / FC-APC | 45*28*12 |
| Model 11 | Datasheet | 1550AOM-1 (standard) | 1470-1630 nm | 1.5 dB | < 50 ns | 80 MHz | 0.5 W | PM1550 / FC-APC | 60*25*12.5 |
| Model 12 | Datasheet | 1550AOM-2 (high speed) | 1470-1630 nm | 4.5 dB | < 10 ns | 200 MHz | 0.5 W | PM1550 / FC-APC | 45*28*12 |
| Model 13 | Datasheet | 1650AOM-1 (standard) | 1580-1720 nm | 2.0 dB | < 50 ns | 80 MHz | 0.5 W | PM1550 / FC-APC | 60*25*12.5 |
| Model 14 | Datasheet | 1650AOM-2 (high speed) | 1580-1720 nm | 4.5 dB | < 10 ns | 200 MHz | 0.5 W | PM1550 / FC-APC | 45*28*12 |
| RF Driver Model | Datasheets : | Reference | Output RF Frequency | Output RF power (typ) | Synchro Input | Isolation | Working voltage | Dimensions | |
| Model 1 | Datasheet | RF_AOM-T-xxx | 80, 100 or 200 MHz (check the AOM) | 2.8 W | TTL | 70 dB | 24 V | 81*58.5*15 | |
| Model 2 | Datasheet | RF_AOM-A-xxx | 80, 100 or 200 MHz (check the AOM) | 2.8 W | Analog 0-5V | 30 dB | 24 V | 81*58.5*15 | |
| Model 3 | Datasheet | RFAOM-AT-200 | 200 MHz (for AOM model 2 or 4) | 2.8 W | TTL high TTL low Analog 0-1V Analog 0-5V | 70 dB (TTL mode) 30 dB (analog mode) | 24 V | 103*54*20.5 |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|

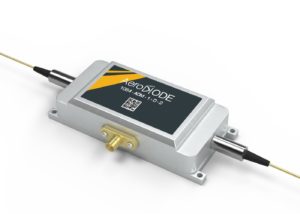

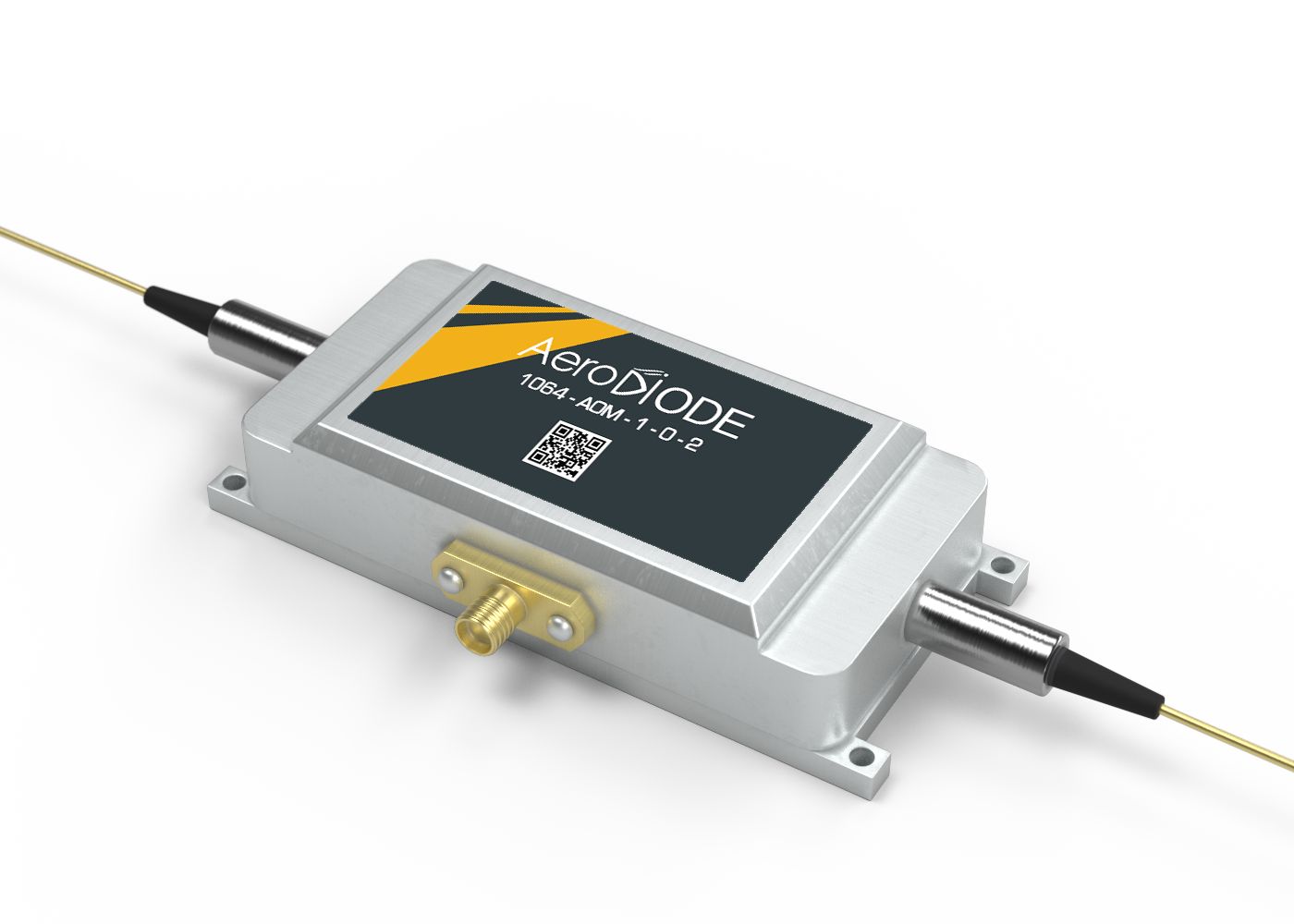

 | AOMモデル1 (780 nm) PN : 780AOM-1 | 750-810nmのレーザー光に対応したファイバーカップリング型AOM。 PM780ファイバーおよびFC/APCコネクター。 低損失(1.4 dB Typ.)、高入力(5 W)バージョン。 RF 周波数 : 100 MHz ; 立上り/立下り時間< 60 ns | 2 995€ | 今日 | |||
 | AOM モデル 2 (780 nm - 高速) PN : 780AOM-2 | 750-810nmのレーザー光に対応したファイバーカップリング型AOM。 PM780ファイバーおよびFC/APCコネクター。 高速（<10 ns）、高入力電力（3 W）バージョン。 RF周波数：200MHz ; | 3 295€ | 今日 | |||
| AOMモデル3 (850 nm) PN : 850AOM-1 | 820-880nmのレーザー光に対応したファイバーカップリング型AOMです。 PM780ファイバーおよびFC/APCコネクター。 低損失(1.4 dB Typ.)、高入力(5 W)バージョン。 RF 周波数 : 100 MHz ; 立上り/立下り時間< 60 ns | 2 995€ | 今日 | |||
| AOM モデル 4 (850 nm - 高速) PN : 850AOM-2 | 820-880nmのレーザー光に対応したファイバーカップリング型AOMです。 PM780ファイバーおよびFC/APCコネクター。 高速（<10 ns）、高入力電力（3 W）バージョン。 RF周波数：200MHz ; | 3 295€ | 今日 | |||
| AOMモデル5 (940 nm) PN : 940AOM-1 | 900-980nmのレーザー光に対応したファイバーカップリング型AOM。 PM980ファイバーコネクタ、FC/APCコネクタ。 低損失（1.2dB Typ.）、高入力（5W）バージョン。 RF 周波数：100 MHz ; 立上り/立下り時間< 50 ns | 1 395€ | 今日 | |||
| AOM モデル 6 (940 nm - 高速) PN : 940AOM-2 | 900〜980nmのレーザー光に対応したファイバーカップリング型AOMです。 PM980ファイバーコネクタ、FC/APCコネクタ。 高速（<10 ns）、高入力電力（3 W）バージョン。 RF周波数：200 MHz、挿入損失：2.5 dB (typ.) | 2 495€ | 今日 | |||
| AOMモデル7 (1030/1064 nm) PN : 1064AOM-1 | 1000-1090nmのレーザー光に対応したファイバーカップリング型AOM。 PM980ファイバーコネクタ、FC/APCコネクタ。 低損失（1.2dB Typ.）、高入力（5W）バージョン。 RF 周波数：100 MHz ; 立上り/立下り時間< 50 ns | 1 395€ | 今日 | |||
| AOM モデル 8 (1030/1064 nm - 高速) PN : 1064AOM-2 | 1000-1090nmのレーザー光に対応したファイバーカップリング型AOM。 PM980ファイバーコネクタ、FC/APCコネクタ。 高速（<10 ns）、高入力電力（3 W）バージョン。 RF周波数：200 MHz、挿入損失：2.5 dB (typ.) | 2 495€ | 今日 | |||
| AOMモデル9 (1310 nm) PN : 1310AOM-1 | 1240-1380nmのレーザー光に対応したファイバーカップリング型AOM。 PM1550ファイバーおよびFC/APCコネクター。 低損失（1.8 dB Typ.）バージョン。 RF 周波数 : 80 MHz ; 立上り/立下り時間< 50 ns | 1 995€ | 今日 | |||
 | AOM モデル 10 (1310 nm - 高速) PN : 1310AOM-2 | 1240-1380nmのレーザー光に対応したファイバーカップリング型AOM。 PM1550ファイバーおよびFC/APCコネクター。 高速版(<10 ns)。 RF周波数：200 MHz、挿入損失：4.5 dB (typ.) | 2 495€ | 今日 | |||
| AOMモデル11 (1550 nm) PN : 1550AOM-1 | 1470-1630nmのレーザー光に対応したファイバーカップリング型AOM。 PM1550ファイバーおよびFC/APCコネクター。 低損失（1.5 dB Typ.）バージョン。 RF 周波数 : 80 MHz ; 立上り/立下り時間< 50 ns | 1 995€ | 今日 | |||
| AOM モデル 12 (1550 nm - ハイスピード) PN : 1550AOM-2 | 1470-1630nmのレーザー光に対応したファイバーカップリング型AOM。 PM1550ファイバーおよびFC/APCコネクター。 高速版(<10 ns)。 RF周波数：200 MHz、挿入損失：4.5 dB (typ.) | 2 495€ | 今日 | |||
| AOMモデル13 (1650 nm) PN : 1650AOM-1 | 1580-1720nmのレーザー光に対応したファイバーカップリング型AOM。 PM1550ファイバーおよびFC/APCコネクター。 低損失（2.0 dB Typ.）バージョン。 RF 周波数 : 80 MHz ; 立上り/立下り時間< 50 ns | 1 995€ | 今日 | |||
| AOM モデル 14 (1650 nm - 高速) PN : 1650AOM-2 | 1580-1720nmのレーザー光に対応したファイバーカップリング型AOM。 PM1550ファイバーおよびFC/APCコネクター。 高速版(<10 ns)。 RF周波数：200 MHz、挿入損失：4.5 dB (typ.) | 2 495€ | 今日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |

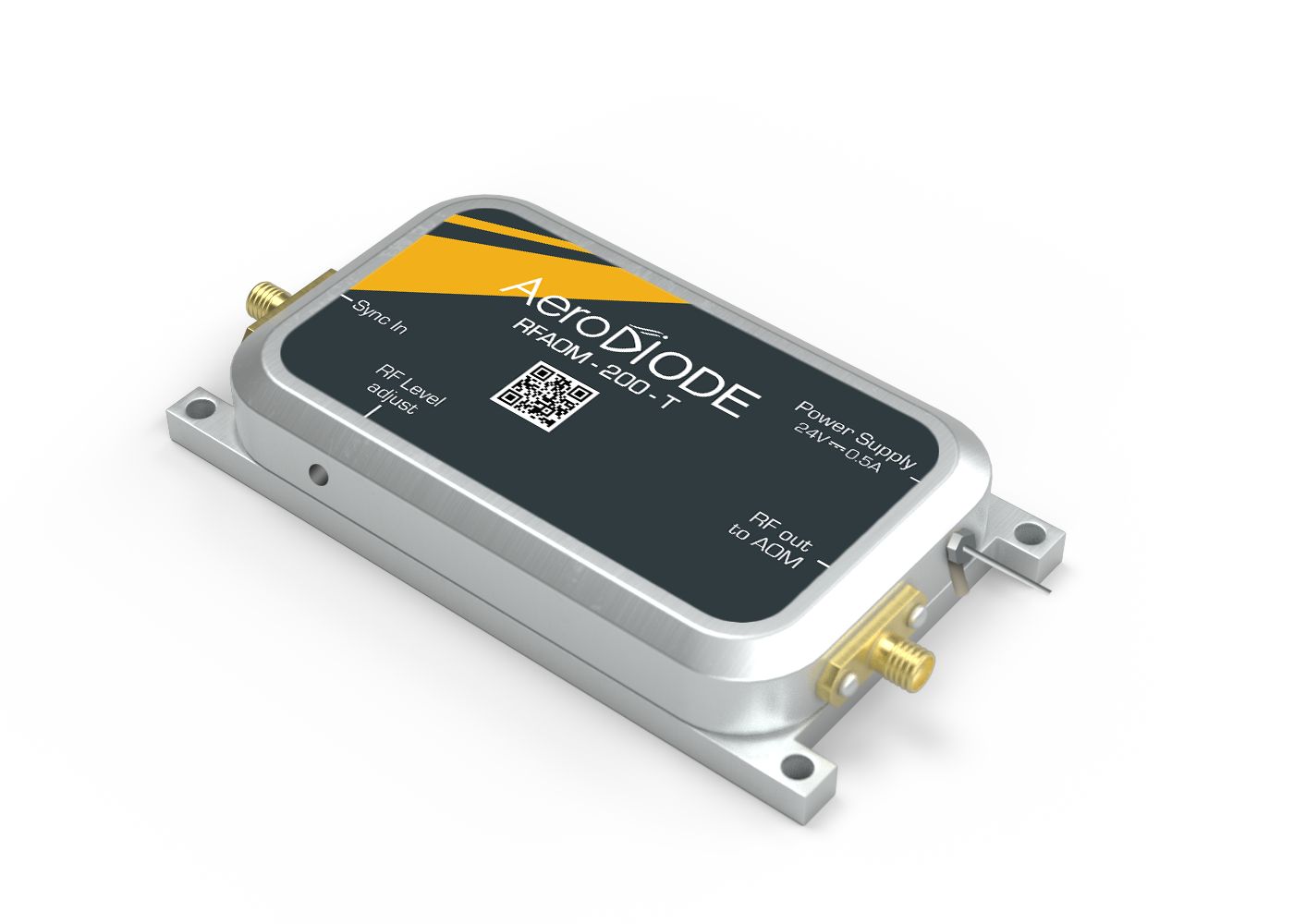

 | RFドライバーモデル1（標準 - TTL入力） PN : RFAOM-T-80/100/or 200 | TTLデジタル入力のRFドライバです。 ご購入いただいたAOMの機種に対応したRF周波数（80、100、200 MHz）を選択します。 ドライバ単体が必要な場合は、購入手続き最後の「コメント」欄にRF周波数（80、100、200MHz）をご指定ください。 24V電源の機器。 対応する電源が必要な場合は、弊社までご連絡ください。 AeroDIODE RFドライバは、AeroDIODEファイバーカップリングAOMにのみ対応しています。 | 695€ | 今日 | |||
| RFドライバーモデル2（標準 - アナログ入力） PN : RFAOM-A-80/100/or 200 | アナログ（0-5V）入力の同期信号付きRFドライバです。 ご購入いただいたAOMの機種に対応したRF周波数（80、100、200MHz）を選択します。 ドライバ単体が必要な場合は、購入手続き最後の「コメント」欄にRF周波数（80、100、200MHz）をご指定ください。 24V電源の機器。 対応する電源が必要な場合は、弊社までご連絡ください。 AeroDIODE RFドライバは、AeroDIODEファイバーカップリングAOMにのみ対応しています。 | 695€ | 今日 | |||

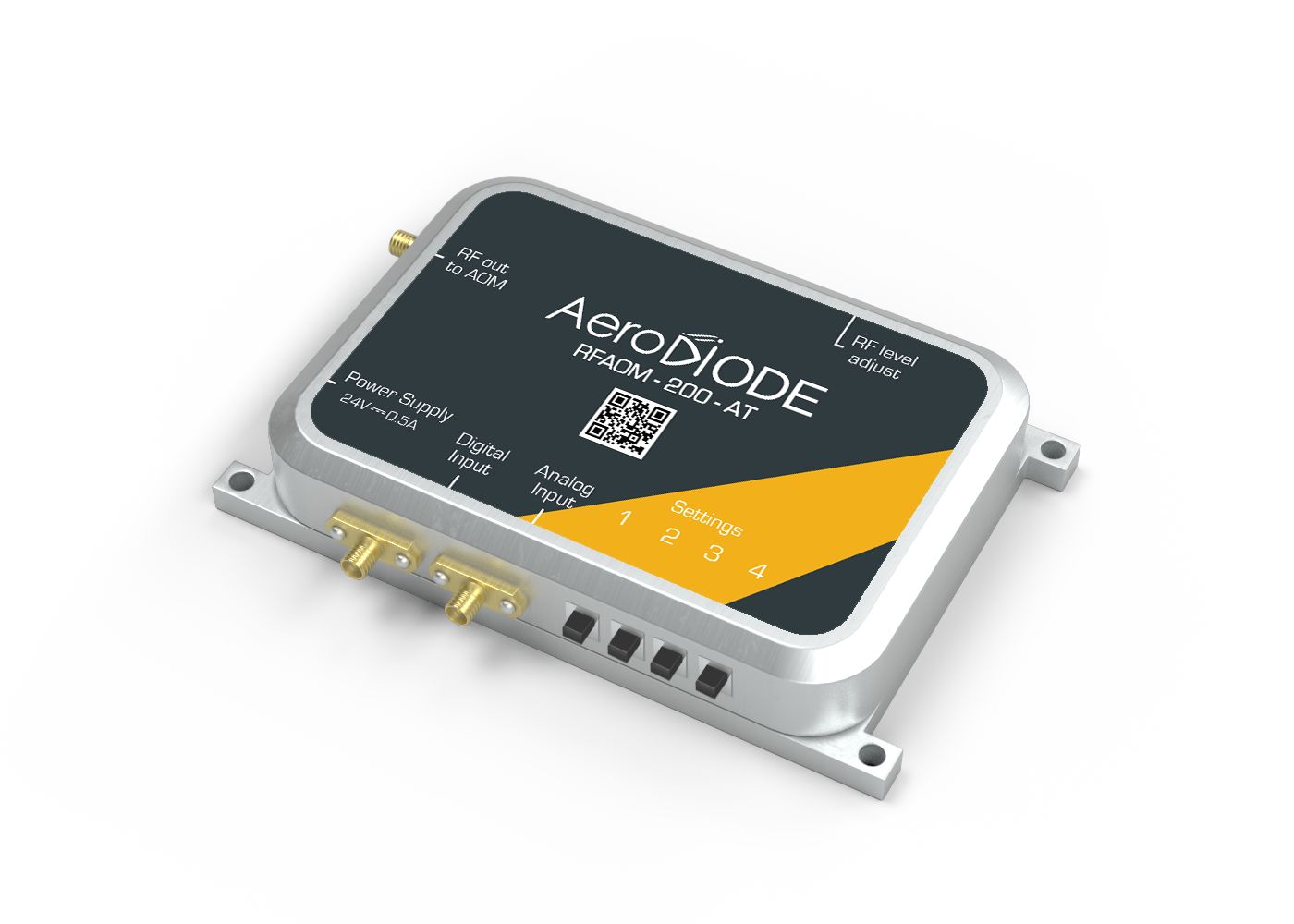

 | RFドライバーモデル3（特別仕様） PN : RFAOM-AT-200 | 200 MHz AOM専用RFドライバ (モデル2, 4, 6, 8, 10, 12)。 4種類の入力トリガーモードに対応。TTLハイ、TTLロー、アナログ0-1V、アナログ0-5V。 TTL入力とアナログ入力の組み合わせが可能。 24V電源の機器。 対応する電源が必要な場合は、弊社までご連絡ください。 AeroDIODE RFドライバは、AeroDIODEファイバーカップリングAOMにのみ対応しています。 | 1 395€ | 今日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |

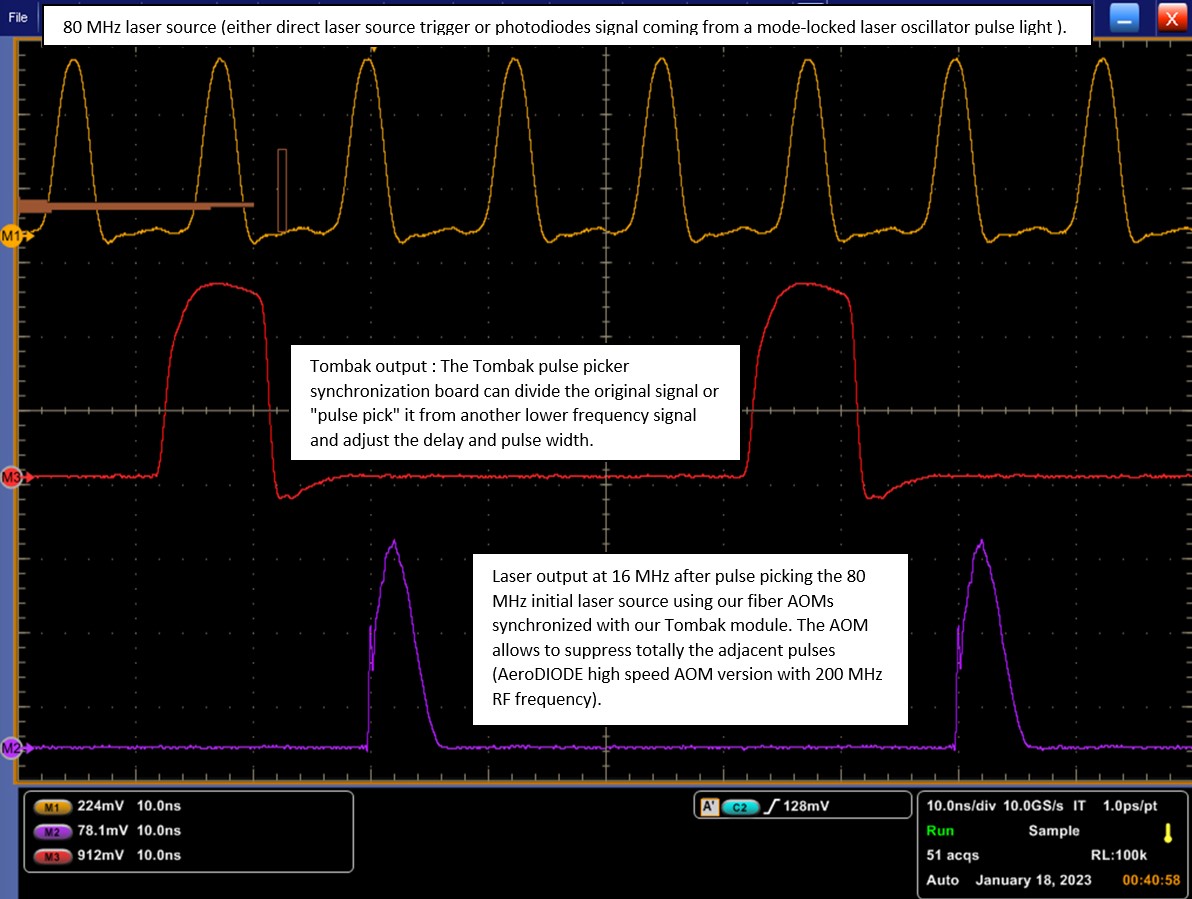

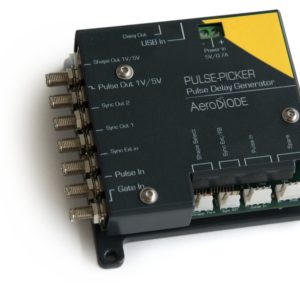

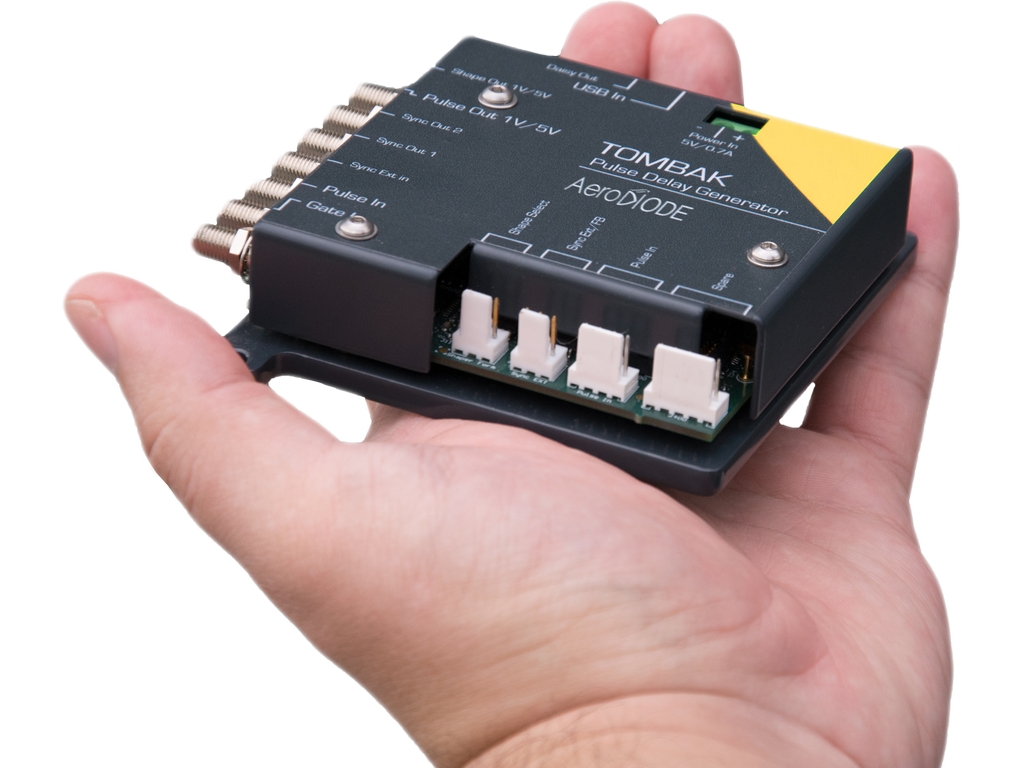

 | OPTION-1 - TOMBAK同期ツール PN : TOMBAK | TOMBAKは、オプションのパルス遅延発生器（フォトダイオード入力対応）です。 モードロックレーザーのパルスピッキングのような複雑な同期を必要とする場合に最適です。 本サイトの「同期ツール」製品カテゴリにある、詳細な仕様を記載した専用ページをご覧ください。 | 1 545€ | 今日 | |||

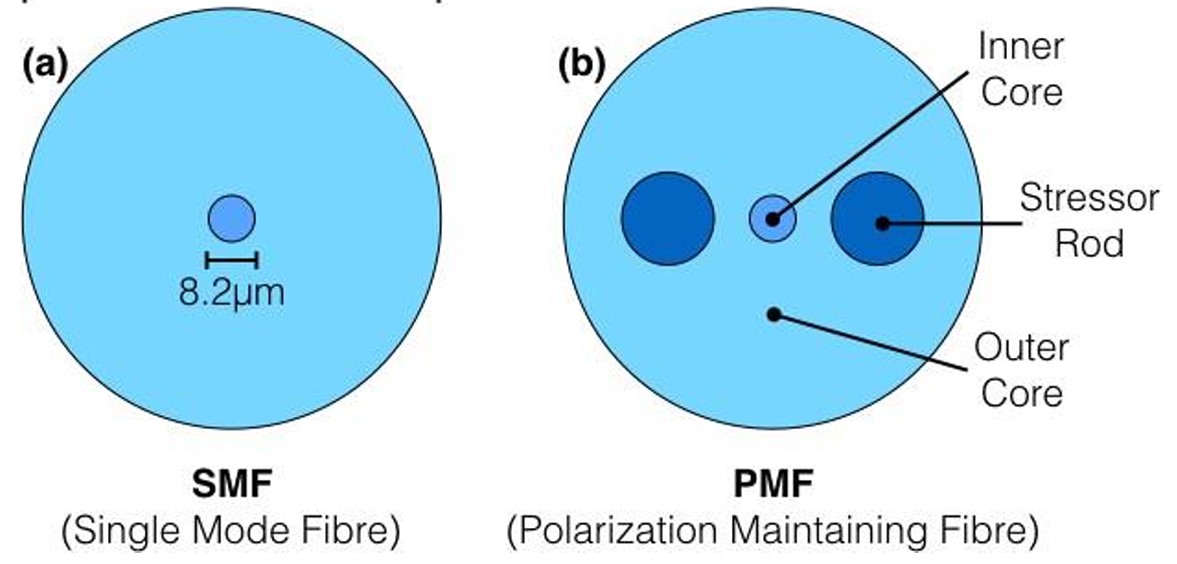

 | OPTION-2 - PMFの代わりにSMFファイバー PN : AOM-SMF | AOMのストックアイテムにはすべてPMファイバーが使用されています。 PMファイバーを使用したAOMは、偏光でも非偏光でも問題なく動作する。 適合したSMFファイバーをAOM PMファイバーコネクターに接続した場合、結果はOKで、挿入損失が著しく高くなることはない。 ただし、SMFファイバーを使用したAOMが顧客にとって必須である場合は、特別なリクエストとして対応することができる。 その場合はこのオプションを選択する。 | 145€ | 3〜4週間 | |||

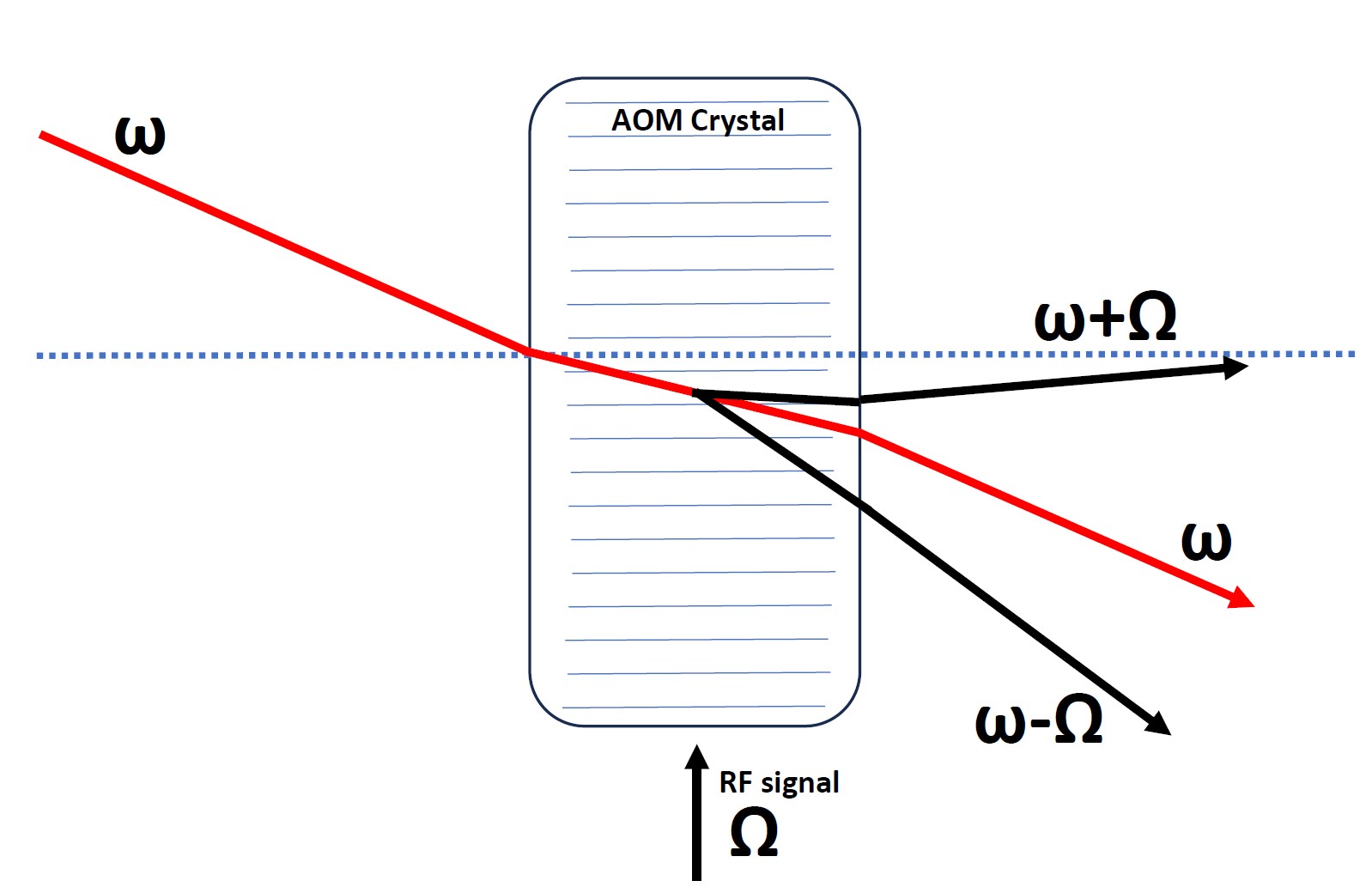

 | OPTION-3 - 特殊ダウンシフトモジュール PN : AOM-Down Shift | AOMの在庫品はすべてアップシフトされている。 つまり、RF周波数がレーザー周波数に加算され、出力光周波数は入力光周波数よりごくわずかに高くなる（出力波長は入力波長より低くなる）。 出力光の周波数が入力周波数よりわずかに低い（波長がわずかに高い）ことを意味する、ダウンシフトモジュールを要求することは可能である。 ダウンシフトされたAOMが必要な場合は、このオプションを選択する。 注意：このオプションは、与えられたAOMモデルのダウンシフトAOMユニットの必要数に関わらず、一度だけ選択する必要がある（qty -1）。 このオプションは、上記のすべてのAOMモデルと互換性があります。 | 695€ | 3〜4週間 | |||

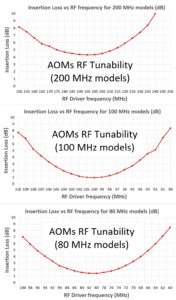

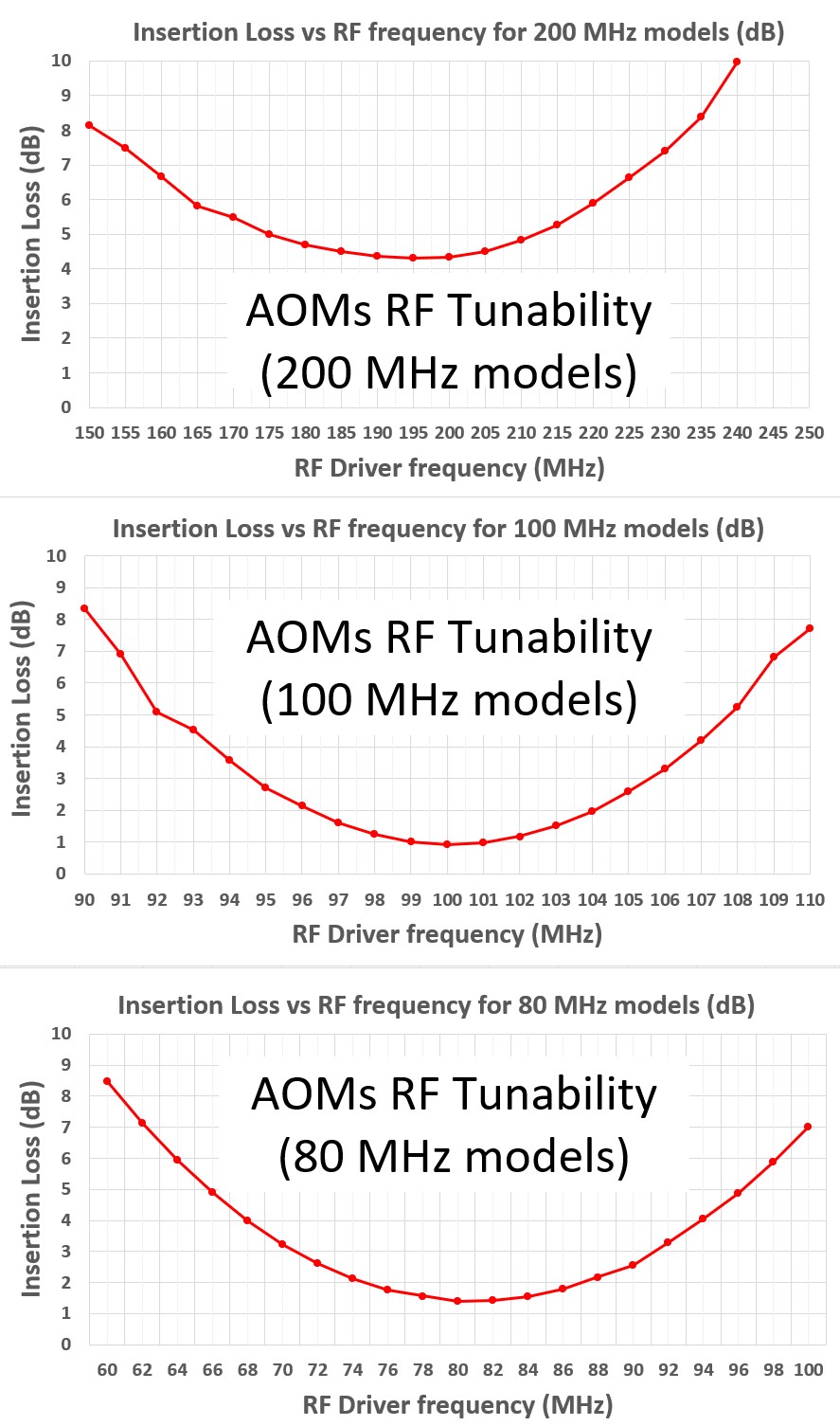

| OPTION-4 - 特定のRF周波数の最適化 PN : AOM- RF周波数 | AOMの在庫品はすべて、指定されたRF周波数（+80 MHz、+100 MHz、または+200 MHz）用に作られています。 AOMを-250～+250MHzの間の別のRF周波数に最適化するよう要求することも可能である（マイナスはダウンシフトAOM、プラスはアップシフトAOMを意味する）。 0～170MHzの絶対RF周波数範囲では、低損失/低速AOMモデルを選択する必要があります（奇数番号のモデル：モデル1、3、5など）。 175～250MHzの絶対周波数範囲では、高速AOMモデルを選択する必要がある（偶数番号のモデル：モデル2、4、6など）。 AOMを異なるRF周波数（例えば45MHz、160MHz、215MHzなど）に設定したい場合は、このオプションを選択し、コメント欄に希望する正確なRF周波数を記入してください。 注意：このオプションは、指定されたAOMモデルの必要なAOMユニット数と同じ数だけ選択する必要があります。 このオプションは、上記のすべてのAOMモデルで利用可能です。 | 695€ | 3〜4週間 | |||

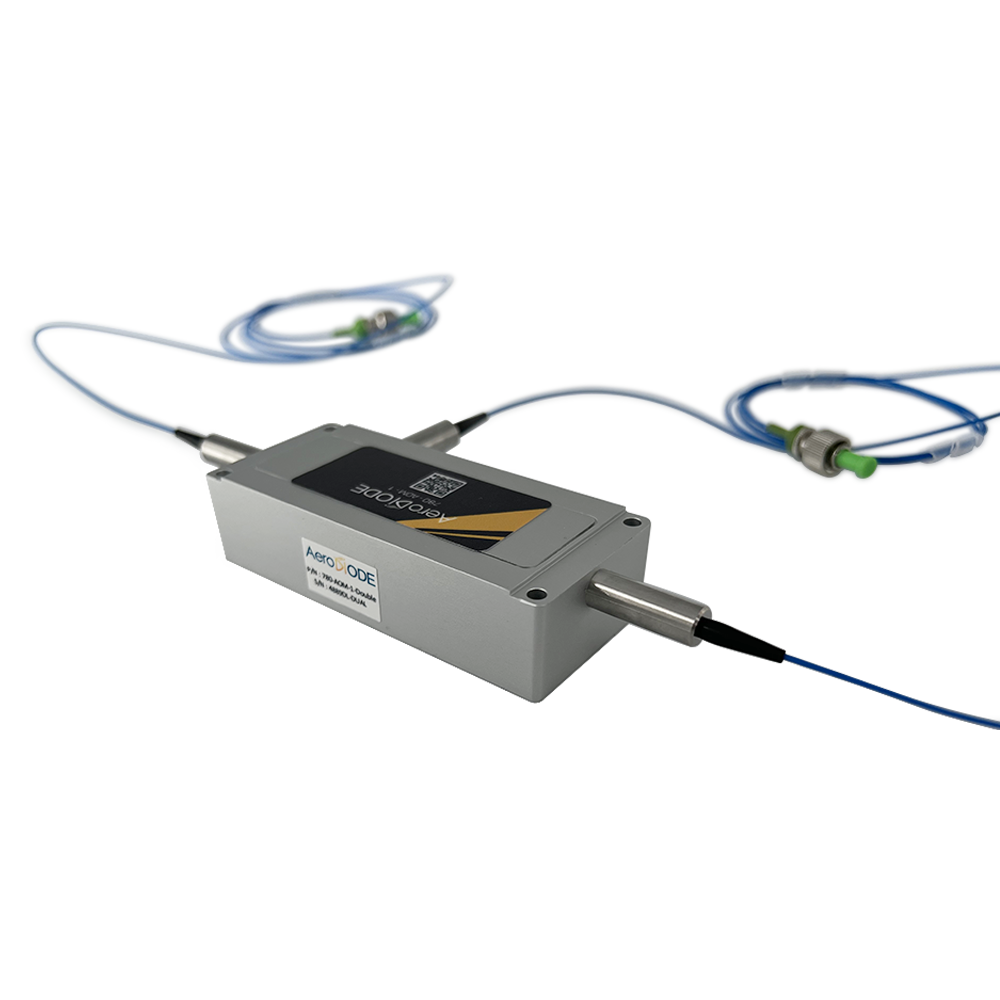

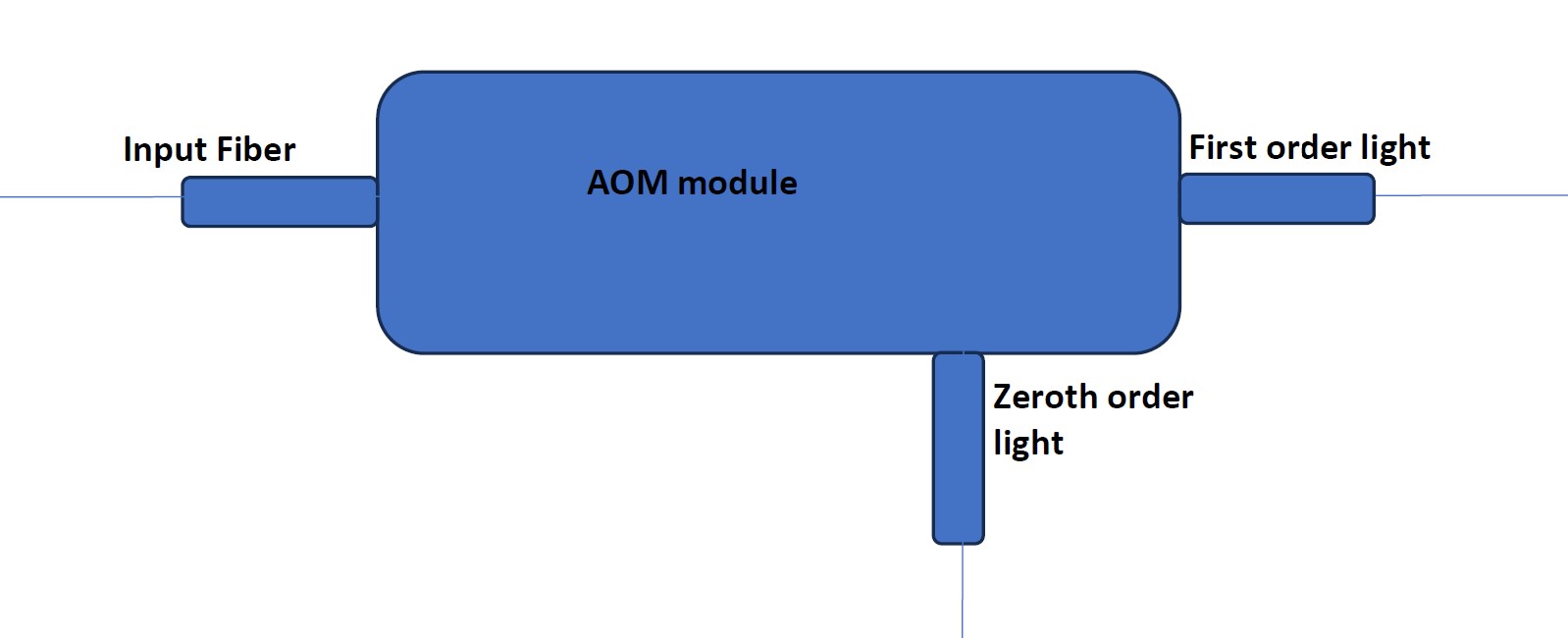

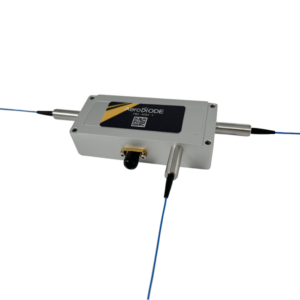

 | OPTION-5 - デュアル出力（3ファイバー）AOM PN : AOM- デュアルアウトプット | このオプションは、AOM出力に3本目のファイバーを追加し、"ゼロ次 "の出力光を得るものです。 代表的な挿入損失性能は以下の通りである： | 995€ | 5〜8週間 |
To receive your quotation instantaneously by email, please add products to cart and follow instructions.
(Note : by following this instant quote process on this shopping site, American customers can select to receive this instant quote from our US-based partner Research Lab Source. RLS offers the same price & delivery as Aerodiode and is a registered vendor in most university and government research lab purchasing)
お見積もりをメールですぐに受け取るには、商品をカートに入れ、指示に従ってください。
(注：本ショッピングサイトのインスタント見積もりプロセスに従うことで、米国のお客様は、米国に拠点を置く当社のパートナーであるResearch Lab Sourceからこのインスタント見積もりを受け取ることを選択できます。 RLS は、Aerodiode と同じ価格と納期を提供し、ほとんどの大学および政府研究所の購買に登録されているベンダーです。)
