36V-21Aレーザードライバー、TECコントローラー、空冷ファンレギュレーターを搭載した低騒音コンプリートソリューションです。 TEC素子とCTN素子を搭載し、単一または複数のレーザーダイオード駆動に対応します。 この高出力レーザーダイオードドライバーは、一般的にCW電流を供給するために使用されます。 また、オンボードのパルスジェネレーターで内部生成したパルスや、外部のアナログ変調信号からオンデマンドでパルスを供給することが可能です。 このような性能を持つ最もコンパクトなデバイスであるため、製品へのOEM組み込みに最適なツールとなっています。
From: 2 995€
発送はすべてDHL Expressで行います。
高出力レーザーダイオードドライバー 主な特徴:
この高出力レーザーダイオードドライバーの用途は、ファイバーレーザー励起、非破壊検査などです。 CCM高出力レーザーダイオードドライバーは、当社の「マルチボード」レーザードライバーおよび同期モジュールファミリーの1つです。 これらの製品は、統合ソリューションの迅速かつコスト効率の高い開発を促進することで、研究開発チームが最高のパフォーマンスを発揮できるよう支援する理想的なソリューションです。 GUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。
単独でも、他の製品と組み合わせても使用できます。
ファイバーレーザーのような複雑なシステムも、このモジュールプラットフォームで素早く開発することができます。 また、当社のダブルチャネルファイバーレーザーダイオードドライバープラットフォームに簡単に接続でき、ほぼすべてのタイプのファイバーレーザーを作成することができます。
チュートリアルをご覧になれば、その機能の概要がわかります。
AeroDIODE製品は、ALPhANOVテクノロジーセンターで12年以上にわたって開発されてきた、独自の最先端技術を活用しています。 AeroDIODE は、EPIC (European industry association) とおよびフォトニクスに関する科学的専門知識がヨーロッパで最も集中している場所の一つである”Route des Lasers“クラスターのメンバーです。
| CCM-std (Standard version) | New : CCM-HP (High Power) |
|
|---|---|---|
| Output current | 0 - 13 A | 0 - 21 A |
| Output Voltage | 0 - 23 V | 0 - 36V |
| Laser diode regulation T° range | 15-40 °C | |
| Laser diode temperature stability (integration dependant) | 10 mK | |
| Low power adjustment precision | 0.05 A | |

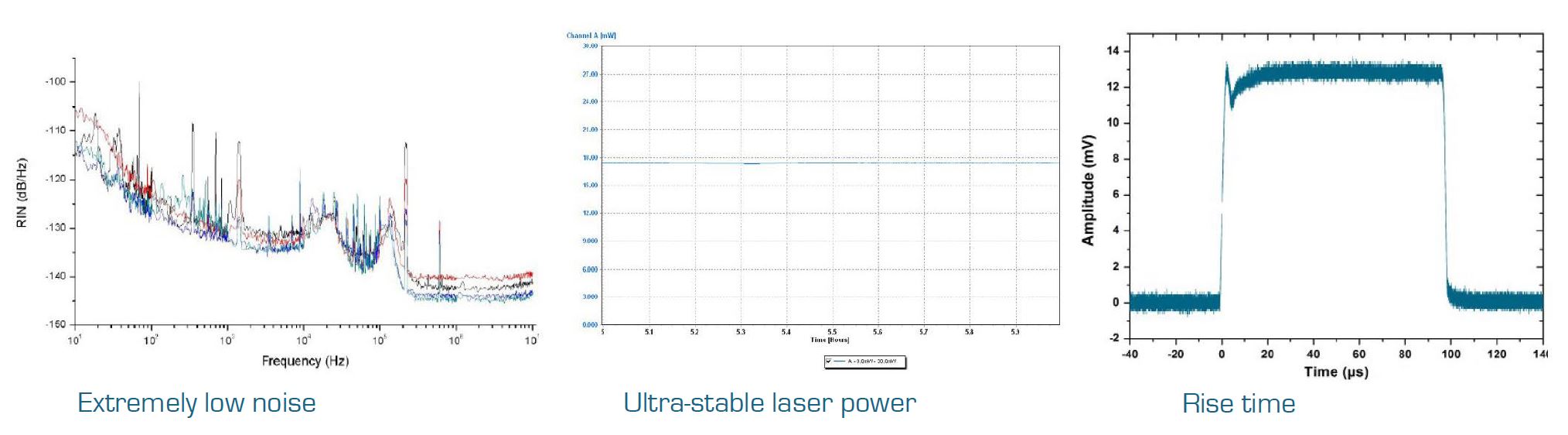

| Laser power stability | < 0.05% | |
| Max modulation rate | 100 kHz | |

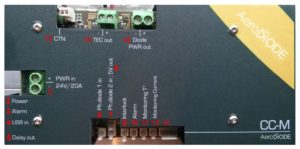

| Interface/GUI/libraries | USB/UART - Windows 7/10 ; DLLs - Hexa - Labview - Python | |
| Power supply | 24 V (220/110V power supply not included) | |
| Dimensions (mm) | 238 * 119 * 112 | 238 * 146 * 142.5 |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | 最大60Wまでのレーザーダイオード用の標準バージョン（23V-13A PN : CCM-UHP | 光出力60Wまでのレーザーダイオード用の標準バージョン（最大23V/13A）。 TECクーラー30*30を2個同梱。 | 3 395€ | 1〜2週間 | |||
 | ハイパワーバージョン (36 V-21 A) 最大120 Wのレーザーダイオード用 PN : blank | 光出力120Wまでのレーザーダイオード用HP（ハイパワー）バージョン（最大36V-21A）。 TECクーラー40*40を2個同梱。 | 4 295€ | 1〜2週間 | |||
 | 20Wまでのレーザーダイオードに対応した低電力バージョン（10V - 13A PN : blank | NEW : 光出力20Wまでのレーザーダイオード用 "ミニ "バージョン（最大10V/13A）。 1*TECクーラー30*30を含む。 | 2 995€ | 1〜2週間 | |||
 | 180Wまでのレーザーダイオード用超高出力バージョン PN : CCM-UHP | UHP（ウルトラハイパワー）バージョンは、最大180Wの光出力（最大36V-21A）のレーザーダイオード用です。 2*TECクーラー50*50を含む。 | 4 495€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |

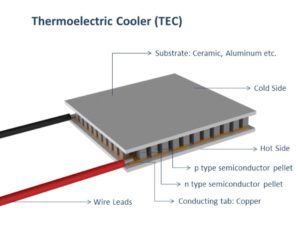

 | OPTION 1 - TECクーラー30*30mm²。 PN : blank | 高熱排気密度熱電変換モジュール(TEC)。 このモジュールは、多数の半導体のペアで組み立てられ、標準的な1段のTECに比べてはるかに高い熱排気能力を実現しています。 CCM-stdは標準で2個搭載されていますが、大型のレーザーダイオードや複数のレーザーダイオードを搭載する場合、2個以上のTECが必要になる場合があります。 | 265€ | 1〜2週間 | |||
| OPTION 2 - TEC Cooler 40*40 mm². PN : オプション-2 | 高発熱密度熱電変換モジュール. このモジュールは、多数の半導体のペアで組み立てられ、標準的な1段のTECに比べてはるかに高い熱排気能力を実現しています。 CCM-HPは標準で2個搭載していますが、大型のレーザーダイオードや複数のレーザーダイオードを搭載する場合、2個以上のTECが必要になる場合があります。 | 345€ | 1〜2週間 | |||
 | OPTION 3 - TOMBAK同期モジュール PN : オプション-3 | あらゆるパルス同期やトリガ出力に柔軟に対応できる同期ツール（オプション）。 AeroDIODEホームページの「synchronization」内の専用ページをご覧ください。 このオプションを選択した場合、TOMBAKは製品の側面に取り付けられ、CCMに接続されます。 GUI では、CCM 用と TOMBAK 用の 2 つのウィンドウが開かれます。 外部トリガーはSMAコネクタに接続し、ディレイの調整、信号の分割、任意のパルス持続時間の取得などが可能です。 | 1 545€ | 1〜2週間 | |||

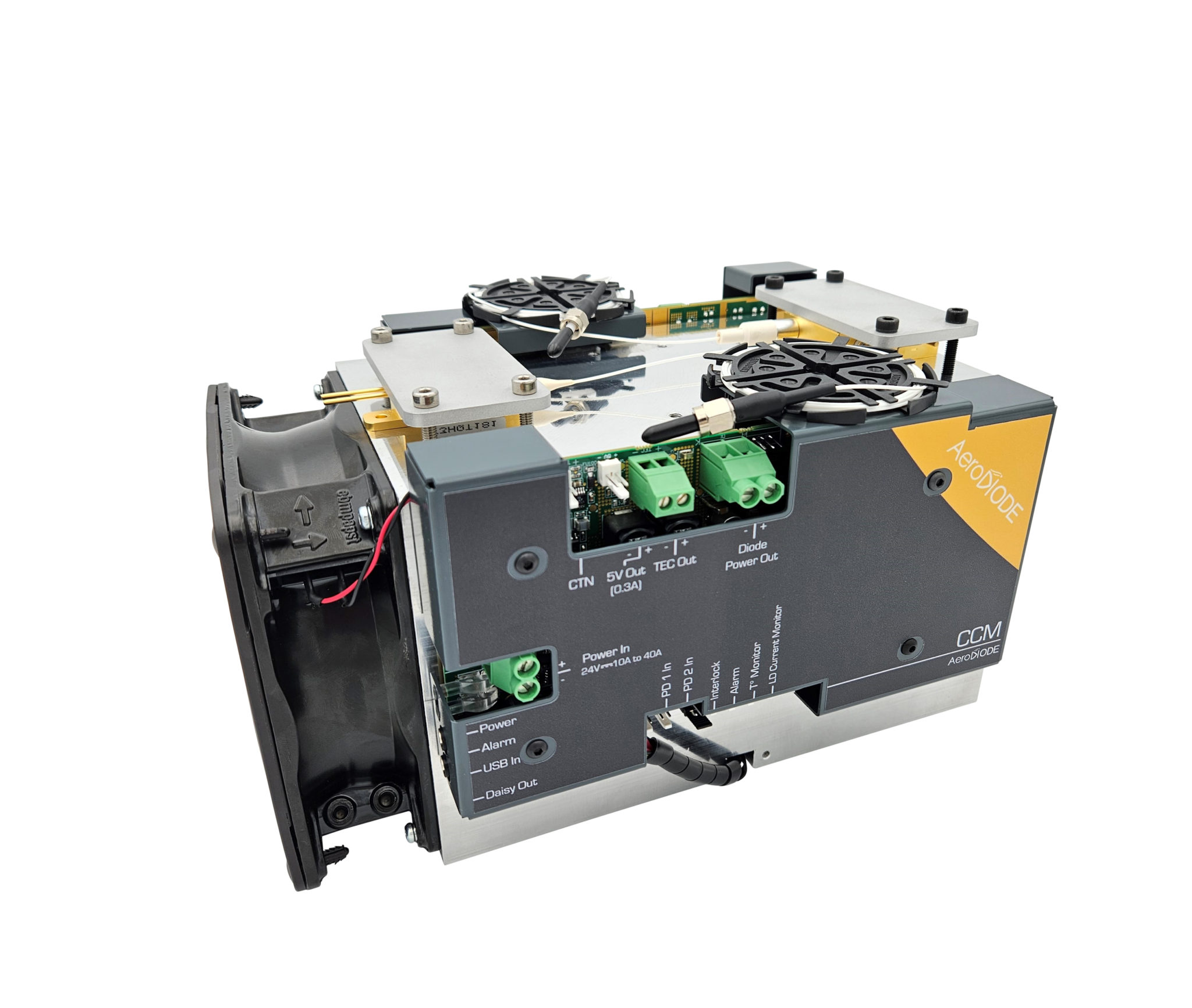

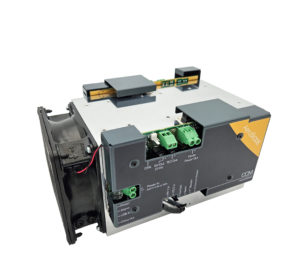

 | OPTION 4 - ダブルボードバージョン PN : オプション-4 | クーラーの反対側には、さらに基板が搭載されています。 これにより、1台のコンパクトな装置で、2つのレーザーダイオードを独立した温度・電流制御で制御することができます。 GUIは、同じコンピュータ画面上に自動的に2つのウィンドウを開きます。 CCM-std、CCM-HP、CCM-UHPでのみ使用可能。 | 1 995€ | 1〜2週間 | |||
 | OPTION 5 - 超低ノイズバージョン PN : オプション-5 | このオプションを選択した場合、製品は最高の安定性とノイズレベル、例えば18Aで0.02% rmsノイズの代表的な値まで達するように修正されます。この修正は、大幅に減少する変調帯域幅に影響を及ぼします。 | 395€ | 1〜2週間 | |||

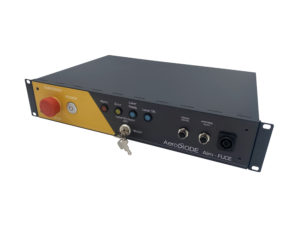

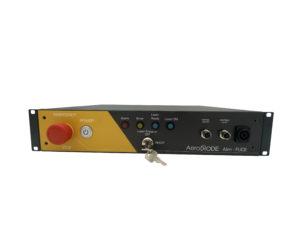

 | OPTION 6 - Power supply with high Safety Integrity Level (low power model for CCM-mini and CCM-std) PN : blank | 3 495€ | 3〜4週間 | ||||
| OPTION 7 - Power supply with high Safety Integrity Level (high power model for CCM-HP or CCM-UHP) PN : CCM-UHP | 3 995€ | 3〜4週間 |
To receive your quotation instantaneously by email, please add products to cart and follow instructions.
(Note : by following this instant quote process on this shopping site, American customers can select to receive this instant quote from our US-based partner Research Lab Source. RLS offers the same price & delivery as Aerodiode and is a registered vendor in most university and government research lab purchasing)
お見積もりをメールですぐに受け取るには、商品をカートに入れ、指示に従ってください。
(注：本ショッピングサイトのインスタント見積もりプロセスに従うことで、米国のお客様は、米国に拠点を置く当社のパートナーであるResearch Lab Sourceからこのインスタント見積もりを受け取ることを選択できます。 RLS は、Aerodiode と同じ価格と納期を提供し、ほとんどの大学および政府研究所の購買に登録されているベンダーです。)
