3 Fabry PerrotまたはDFB 1053 nmレーザーダイオードモデルは、短パルスまたはCW単一周波数モードホップフリーアプリケーション用に提供されます。 ほとんどのターンキーダイオード+ドライバーソリューションは、1ナノ秒までのパルス幅で、シングルショットからCW性能まで最適化されています。 1053nmレーザーダイオードの精密パルスを、オンボードパルスジェネレーターで内部生成、または外部TTL信号からオンデマンドで生成することができます。 ここで使用されているFabry PerrotとDFB技術の詳細については、ファイバー結合レーザーダイオードのチュートリアルをご覧ください。
From: 495€
発送はすべてDHL Expressで行います。
1053nmレーザーダイオードの主な特長(スクロールダウンしてすべての構成と価格をご覧ください):
お住まいの国により、AeroDIODEはご注文をヨーロッパまたはアメリカから発送いたします。
製品データシート
レーザーダイオード単体については、下表のモデルをクリックしてください。
ターンキー「1053nmダイオード+ドライバー」ソリューションについては、こちらの仕様をご覧ください:1053nmレーザーダイオードのデータシート
Laser Diode model | Power (CW) | Technology | Special reports | Center Wavelength (25°C) | Emission Bandwidth (typ) | Nominal Current/Voltage (Typical values) | Form factor / dimensions | Fiber connector | Output fiber | Price | |
---|---|---|---|---|---|---|---|---|---|---|---|
Model 1 | Datasheet | 120 mW | Butterfly Singlemode | 1053±5 nm (T° tunable) or (1053±1 nm with FBG Locking OPTION) | ~ 1 nm (0.2 nm with FBG locking OPTION) | 220 mA /1.4 V | 14 pin butterfly – type 1 | Yes – FC/APC | 5 µm singlemode Hi1060 (PM980 with PM OPTION) | Scroll down ! | |
Model 2 | Datasheet | 300 mW | Butterfly Singlemode | 1053±5 nm (T° tunable) or (1053±1 nm with FBG Locking OPTION) | ~ 1 nm (0.2 nm with FBG locking OPTION) | 500 mA /1.5 V | 14 pin butterfly – type 1 | Yes – FC/APC | 5 µm singlemode Hi1060 (PM980 with PM OPTION) | ||
Model 3 | Datasheet | 70 mW (DFB-single frequency) | Butterfly Singlemode Singlefrequency | Special linewidth test report | 1053±1 nm (tunable to Nd-YLF amplification wavelength) | ~100 kHz | 250 mA/1.5V | 14 pin butterfly – type 1 | Yes – FC/APC | 5 µm singlemode Hi1060 (PM980 with PM OPTION) |
オプション・ドライバのGUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 ソフトウェア統合のためのライブラリ(LabVIEW VIs, DLL, Hexa, Python, LINUXなど)を複数含んでいます。
これらの1053nmレーザーダイオード&ターンキーソリューションは、当社の他の製品と直列に接続することもできます:
ファイバーレーザーのような複雑なシステムも、この1053nmレーザーダイオードモジュールプラットフォーム上で迅速に開発することができます。
詳細なチュートリアルをご覧ください。
AeroDIODE製品は、ALPhANOVテクノロジーセンターで15年以上にわたって開発されてきた、独自の最先端技術を活用しています。 AeroDIODEは、EPIC ヨーロッパ産業協会と「Route des Lasers」クラスターのメンバーです。
Laser Diode model | Power (CW) | Technology | Special reports | Center Wavelength (25°C) | Emission Bandwidth (typ) | Nominal Current/Voltage (Typical values) | Form factor / dimensions | Fiber connector | Output fiber | Price | |
---|---|---|---|---|---|---|---|---|---|---|---|
Model 1 | Datasheet | 120 mW | Butterfly Singlemode | 1053±5 nm (T° tunable) or (1053±1 nm with FBG Locking OPTION) | ~ 1 nm (0.2 nm with FBG locking OPTION) | 220 mA /1.4 V | 14 pin butterfly - type 1 | Yes - FC/APC | 5 µm singlemode Hi1060 (PM980 with PM OPTION) | Scroll down ! | |
Model 2 | Datasheet | 300 mW | Butterfly Singlemode | 1053±5 nm (T° tunable) or (1053±1 nm with FBG Locking OPTION) | ~ 1 nm (0.2 nm with FBG locking OPTION) | 500 mA /1.5 V | 14 pin butterfly - type 1 | Yes - FC/APC | 5 µm singlemode Hi1060 (PM980 with PM OPTION) | ||
Model 3 | Datasheet | 70 mW (DFB-single frequency) | Butterfly Singlemode Singlefrequency | Special linewidth test report | 1053±1 nm (tunable to Nd-YLF amplification wavelength) | ~100 kHz | 250 mA/1.5V | 14 pin butterfly - type 1 | Yes - FC/APC | 5 µm singlemode Hi1060 (PM980 with PM OPTION) |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
---|---|---|---|---|---|---|---|
モデル1(120mW)レーザーダイオード単体 PN : 1053LD-1-0-0 | 1053nmバタフライレーザーダイオード単体。最大120mW CW。 Hi1060ファイバー出力、FC/APCファイバーコネクター付き。 OPTION:PMファイバー、OPTION1(FBG付きナローエミッション)、OPTION2(3mmコリメーター)に対応しています。OPTION 1 (FBG)を選択しない場合は、標準的なファブリペロレーザダイオードとして動作します。 1053nmの波長は、レーザーダイオードチップを10℃前後に安定させると到達します(すべてのAeroDIODEドライバーには、効率的なレーザーダイオードチップ温度コントローラーが含まれています)。 | 1 495€ | 今日 | Max: Min: 1 Step: 1 | |||
OPTION : モデル1用PMファイバー PN : 1053LD-オプション-PM1 | 本オプションにより、モデル1は標準のHi1060の代わりに偏波保持型PM980ファイバーが搭載されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている(この業界では標準的な構成)。 | 250€ | 今日 | Max: Min: 1 Step: 1 | |||
”CCS-CW "ドライバー搭載モデル1 PN : 1053LD-1-1-1 | 1053nmバタフライレーザーダイオードとFC/APCファイバーコネクター付きHi1060ファイバー出力を備えたオープンCWドライバー。 最大120mWのCW光パワーを実現。 OPTION(PMファイバー)、OPTION1(FBGによる狭帯域発光)、OPTION2(3mmコリメーター)に対応しています。OPTION 1 (FBG)を選択しない場合は、標準的なファブリペロレーザダイオードとして動作します。 1053nmの波長は、レーザーダイオードチップを10℃前後に安定させると到達します(すべてのAeroDIODEドライバーには、効率的なレーザーダイオードチップ温度コントローラーが含まれています)。 | 3 740€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCS "ドライバー搭載モデル1 PN : 1053LD-1-2-1 | 1053nmバタフライレーザーダイオードとHi1060ベアファイバー出力のオープンパルス&CWドライバ。 最大120mWのCW光パワーと600mWのパルス光;最大1.5nsのパルス持続時間;最大4MHzのパルス繰り返し率。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)、OPTION3(250MHzバージョン)に対応。 | 4 740€ | 2〜5日 | Max: Min: 1 Step: 1 | |||

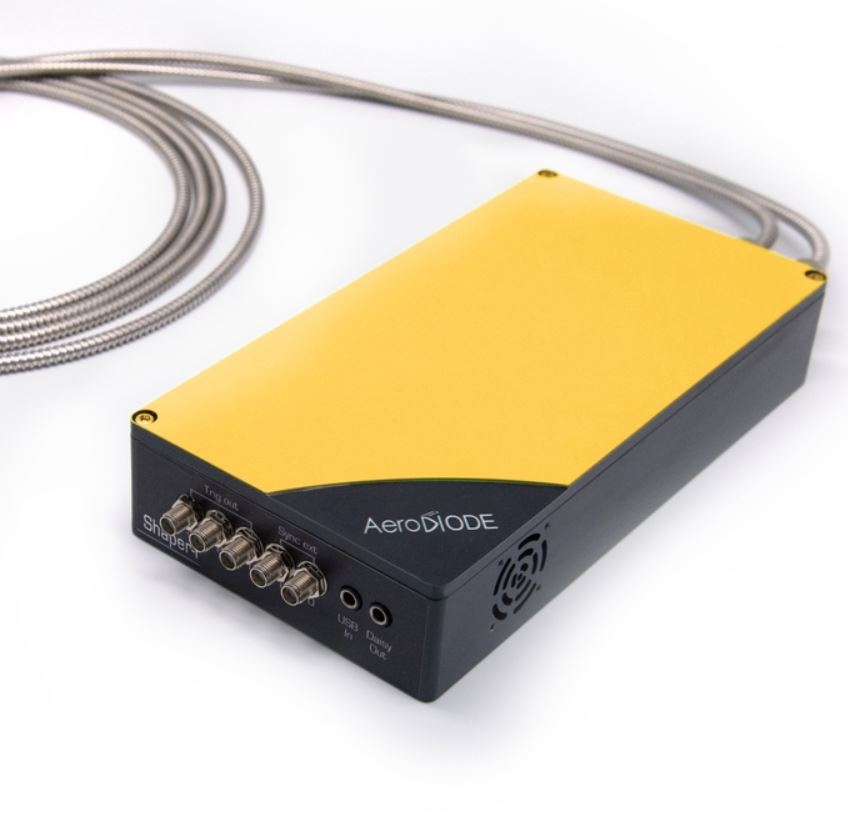

”Shaper "ドライバー搭載モデル1 PN : 1053LD-1-3-1 | Hi1060ファイバーとFC/APCコネクタを持つ1053nmバタフライシングルモードレーザーダイオードとオープンパルスドライバです。 最大600mW パルス出力。 0.5nsの分解能と最大8μsのパルス幅を持つナノ秒パルス形状をユーザが設計可能(AWGパルスジェネレータを内蔵)。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)に対応。 | 6 490€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCSI-CW "モジュール内蔵のモデル1 PN : 1053LD-1-1-2 | 波長1053nmのターンキー型CWレーザーダイオード内蔵モジュール。 CWパワーは最大120mW。 Hi1060メタル保護ファイバ出力、FC/APC出力コネクタ付き。 OPTION(PMファイバー)、OPTION1(FBGによる狭帯域発光)、OPTION2(3mmコリメーター)、OPTION4(ベンチトップ)に対応しています。OPTION 1 (FBG) を選択しない場合は、標準的なファブリペロレーザダイオードとして動作します。 1053nmの波長は、レーザーダイオードチップを10℃前後に安定させると到達します(すべてのAeroDIODEドライバーには、効率的なレーザーダイオードチップ温度コントローラーが含まれています)。 | 4 940€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCSI "モジュール内蔵のモデル1 PN : 1053LD-1-2-2 | 波長1053nm、パルスおよびCW発光のターンキー内蔵型レーザーダイオードモジュール。 Hi1060メタル保護ファイバ出力、FC/APC出力コネクタ付き。 CW出力は最大120mW、パルスは最大600mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)、OPTION3(250MHzバージョン)、OPTION4(ベンチトップバージョン)に対応。 | 5 940€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
モデル2(300mW)レーザーダイオード単体 PN : 1053LD-2-0-0 | 1053nmのバタフライレーザーダイオード単体 . 最大300mW CWまで。 Hi1060ファイバー出力、FC/APCファイバーコネクター付き。 OPTION:PMファイバー、OPTION1(FBG付きナローエミッション)、OPTION2(3mmコリメーター)に対応しています。OPTION 1 (FBG)を選択しない場合は、標準的なファブリペロレーザダイオードとして動作します。 1053 nmの波長は、レーザーダイオードチップを5~10℃の間で安定させると到達します(密閉モジュール-すべてのAeroDIODEドライバーには、効率的なレーザーダイオードチップ温度コントローラーが含まれています)。 | 1 995€ | 今日 | Max: Min: 1 Step: 1 | |||
OPTION : モデル2用PMファイバー PN : 1053LD-オプション-PM2 | このオプションでは、モデル2は、標準のHi1060の代わりに偏波保持PM980ファイバーを提供します。 コネクターキーも光の偏光も、スロー軸に沿って配置されている(この業界では標準的な構成)。 | 300€ | 今日 | Max: Min: 1 Step: 1 | |||
”CCS-CW "ドライバー搭載モデル2 PN : 1053LD-2-1-1 | 1053nmバタフライレーザーダイオードとHi1060ファイバー出力(FC/APCファイバーコネクター)を搭載したオープンCWドライバーです。 最大300mWのCW光パワーを実現。 OPTION(PMファイバー)、OPTION1(FBGによる狭帯域発光)、OPTION2(3mmコリメーター)に対応しています。OPTION 1 (FBG)を選択しない場合は、標準的なファブリペロレーザダイオードとして動作します。 1053 nmの波長は、レーザーダイオードチップを5~10℃の間で安定させると到達します(密閉モジュール-すべてのAeroDIODEドライバーには、効率的なレーザーダイオードチップ温度コントローラーが含まれています)。 | 4 240€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCS "ドライバー搭載モデル2 PN : 1053LD-2-2-1 | 1053nmバタフライレーザーダイオードとHi1060ベアファイバー出力のオープンパルス&CWドライバ。 最大300mWのCW光パワーおよび700mWのパルス光;最大1.5nsのパルス持続時間;最大4MHzのパルス繰り返し周波数。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)、OPTION3(250MHzバージョン)に対応。 | 5 240€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”Shaper "ドライバー搭載モデル2 PN : 1053LD-2-3-1 | Hi1060ファイバーとFC/APCコネクタを持つ1053nmバタフライシングルモードレーザーダイオードとオープンパルスドライバです。 最大800mWのパルス出力。 0.5nsの分解能と最大8μsのパルス幅を持つナノ秒パルス形状をユーザが設計可能(AWGパルスジェネレータを内蔵)。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)に対応。 | 6 990€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCSI-CW "モジュール内蔵のモデル2 PN : 1053LD-2-1-2 | 波長1053nmのターンキー型CWレーザーダイオード内蔵モジュール。 CWパワーは最大300mW。 Hi1060メタル保護ファイバ出力、FC/APC出力コネクタ付き。 OPTION (PM ファイバ)、OPTION 1 (FBG による狭スペクトル)、OPTION 2 (3 mm コリメータ)、OPTION-4 (ベンチトップ仕様) に対応しています。OPTION 1 (FBG) を選択しない場合は、標準的なファブリペロレーザダイオードとして動作します。 1053 nmの波長は、レーザーダイオードチップを5~10℃の間で安定させると到達します(密閉モジュール-すべてのAeroDIODEドライバーには、効率的なレーザーダイオードチップ温度コントローラーが含まれています)。 | 5 440€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCSI "モジュール内蔵のモデル2 PN : 1053LD-2-2-2 | 最大300mW CWのパルスおよびCW発振に対応する1053nmのターンキー統合型レーザー・ダイオード・モジュール。 Hi1060メタル保護ファイバ出力、FC/APC出力コネクタ付き。 OPTION(PMファイバー)、OPTION1(FBGによる狭帯域発光)、OPTION2(3mmコリメーター)、OPTION4(ベンチトップ)に対応しています。OPTION 1 (FBG) を選択しない場合は、標準的なファブリペロレーザダイオードとして動作します。 1053 nmの波長は、レーザーダイオードチップを5~10℃の間で安定させると到達します(密閉モジュール-すべてのAeroDIODEドライバーには、効率的なレーザーダイオードチップ温度コントローラーが含まれています)。 | 6 440€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
モデル3(70mW-DFB)レーザーダイオード単体 PN : 1053LD-3-0-0 | 1053 nm バタフライ単一周波数DFB - モードホップなし - シングルモードレーザーダイオード単体 .最大70mW CW。 Hi1060ファイバー出力、FC/APCファイバーコネクター付き。 250µmファイバー保護バッファー。OPTION:PMファイバー、OPTION2(3mmコリメーター)対応。~線幅は 100 kHz です。注)単周波で線幅が狭い場合は、低ノイズドライバが必要です。 | 2 995€ | 今日 | Max: Min: 1 Step: 1 | |||
オプション:モデル3用PMファイバー PN : 1053LD-オプション-PM3 | このオプションでは、モデル3は、標準のHi1060の代わりに偏波保持PM980ファイバーを提供します。 コネクターキーも光の偏光も、スロー軸に沿って配置されている(この業界では標準的な構成)。 | 650€ | 今日 | Max: Min: 1 Step: 1 | |||
CCS-CW」ドライバー搭載モデル3 PN : 1053LD-3-1-1 | 1053 nm バタフライ単一周波数DFB - モードホップフリー - シングルモードレーザーダイオード。Hi1060 - FC/APCファイバーコネクター付き900µmバッファファイバー出力。最大70mW CW光出力。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)に対応。 | 5 240€ | 2〜5日 | Max: Min: 1 Step: 1 | |||

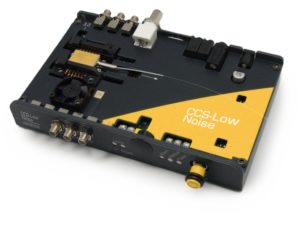

"CCS-LowNoise" ドライバー搭載のモデル3 PN : 1053LD-3-LN-1 | 1053nmバタフライ単一周波数DFB搭載オープンフレーム超低ノイズCWドライバー - モードホップフリー - FC/APCファイバーコネクターと900µmファイバー保護バッファ付きシングルモードレーザーダイオード。低ノイズ・ドライバは、単一周波数の狭線幅アプリケーションに必要です。最大70mW CW光出力。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)に対応。 | 7 790€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
"CCS" ドライバー搭載のモデル3 PN : 1053LD-3-2-1 | 1053nmバタフライ単一周波数DFBレーザーダイオードとHi1060 FC/APCファイバーコネクタを備えたオープンパルス&CWドライバー。最大70mWのCW光出力と100mWのパルス出力、最大1.5nsのパルス幅、最大4MHzのパルス繰り返し周波数。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)、OPTION3(250MHzバージョン)に対応。 | 6 240€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
シェイパー "ドライバー搭載モデル3 PN : 1053LD-3-3-1 | 1053nmバタフライシングルモードDFBレーザーダイオードをHi1060ファイバーとFC/APCコネクターに搭載したオープンパルスドライバー。最大100mWパルス。 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能(AWGパルス発生器を内蔵)。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)に対応。 | 7 990€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCSI-LowNoise "モジュール内蔵モデル3 PN : 1053LD-3-LN-2 | ターンキー集積型超低ノイズCWドライバ、1053nmバタフライ単一周波数DFB-モードホップフリー-シングルモードレーザーダイオード、FC/APCファイバーコネクタ、メタル保護出力ファイバー保護バッファ付き。低ノイズドライバは、単一周波数狭線幅アプリケーションに必要です。最大70mW CW光出力。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)に対応。 | 8 990€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
”CCSI "モジュール内蔵のモデル3 PN : 1053LD-3-2-2 | 1053nmのターンキー集積型DFBレーザーダイオードモジュールで、最大70mW CWおよび100mWパルス発振。 Hi1060メタル保護ファイバ出力、FC/APC出力コネクタ付き。 OPTION(PMファイバー)、OPTION2(3mmコリメーター)、OPTION4(ベンチトップ仕様)に対応。 | 7 440€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
オプション1:ナロースペクトルバージョン(FBG-ファイバーブラッググレーティング) PN : 1053LD-オプション-FBG_SM | このオプションでは、モデル1またはモデル2に、レーザーダイオードバタフライモジュールから約1mの位置のファイバ内にFBG(Fiber Bragg Grating)が配置されています(ファイバには900μmのファイババッファがあるため、見ることはできません)。 FBGで発生する逆反射が小さいため、中心波長1053nmで非常に安定した狭い発光スペクトルを得ることができます。 中心波長許容差は1053±5nmから1053±1.0nmになります。 FBGは波長を1053nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を調整することは不可能です。 | 595€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
オプション2:ローパワーコリメーターCOL001 PN : 1053LD-オプション-コリメーター_SM | ARコーティングを施したビーム径3mmの小型光コリメーター。 | 495€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
オプション3:250MHz繰り返し PN : 1053LD-Option-250MHz_SM | 「パルス&CW」レーザーダイオードドライバーと「パルス&CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器(4 MHzまたは10 MHzの代わりに)を使用できます。 | 995€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
OPTION 4:ベンチトップ版 PN : 1053LD-オプション-ベンチトップ_SM | 当社のモジュールはすべて、OEM統合に理想的な製品です。 このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します:ユーザー用のキー、前面のオン/オフスイッチなど。 このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。 | 495€ | 2〜5日 | Max: Min: 1 Step: 1 | |||
オプション5:マルチ-製品GUIタッチスクリーン PN : 1053LD-オプション-タッチスクリーン | すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。 | 1 645€ | 5〜8週間 | Max: Min: 1 Step: 1 |
