これらのシングルモード1290mn 半導体レーザーはナノ秒パルスで最大250mWの高出力に達します。 ほとんどのターンキー・ダイオード＋ドライバ・ソリューションは、パルス幅1ナノ秒までのシングル・ショットからCW性能まで最適化されています。 1290nmレーザーの精密なパルスはドライバに搭載されたパルジェネレータによって内部から生成されるか、外部のTTL信号からオンデマンドで生成されます。 複雑なバースト形状の生成が容易になる。
From: 200€
発送はすべてDHL Expressで行います。
単一周波数 1290nmレーザーダイオードの 主な特長（スクロールダウンすると、すべての構成と価格が表示されます）：
お住まいの国により、AeroDIODEはご注文をヨーロッパまたはアメリカから発送いたします。
製品データシート
レーザーダイオード単体については、下表のモデルをクリックしてください。
ターンキー「1290nmダイオード+ドライバー」ソリューションについては、こちらの仕様をご覧ください：1290nmレーザーダイオードのデータシート
これらのレーザーダイオードは、ハイエンドのフレキシブルなパルスレーザーダイオードドライバーと組み合わせることで、LIDARや3Dセンシングの研究開発チームにとって理想的なツールとなります。 Time-Of-Flight は、これらの完全でフレキシブルなソリューションにより、非常に迅速にセットアップできる。
| Laser Diode model | Datasheet | Power (CW) | Technology | Center Wavelength | Emission linewidth (typ)* | Power (Pulse – typical) | Current/ Voltage (typ) | Form factor | Output fiber core | Price |
|---|---|---|---|---|---|---|---|---|---|---|

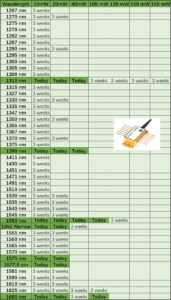

| Model 1 | Datasheet | 10 mW | DFB – singlemode | 1290 nm or choose any wavelength from 1270 to 1655 nm (see the table in the picture Tab) | <2 MHz* | 15 mW | 60 mA/1.6 V | 14 pin butterfly-type 1 with isolator | 9 µm singlemode Corning SMF28 or PM15-U25D or equivalent | Scroll down ! |
| Model 2 | Datasheet | 40 mW | < 200 kHz* | 60 mW | 140 mA/1.6 V | |||||
| Model 3 | Datasheet | 100 mW | 150 mW | 325 mA/1.8 V | ||||||
| Model 4 | Datasheet | 120 mW | 180 mW | 400 mA/2.0 V |
*すべての構成、価格、リードタイムをご覧になるには、下にスクロールしてください。 最高の線幅性能を得るためには、超低ノイズ・ドライバが必要である。 例：低ノイズ・レーザー・ダイオード・ドライバー
オプション・ドライバのGUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 ソフトウェア統合のための複数のライブラリ（LabVIEW VIs, DLL, Hexa, Pythonなど）が含まれています。
これらの1290nmレーザーダイオード＆ターンキーソリューションは、当社の他の製品とも直列に動作します：
当社のTombakパルスディレイジェネレーターと組み合わせることで、ナノ秒領域のあらゆるタイプの構造化マルチバーストをシミュレートする完全なベンチを簡単に作成できます。
これらの1290nmレーザーダイオードの使用方法については、詳細なチュートリアルをご覧ください：
AeroDIODE製品は、ALPhANOV技術センターで12年以上にわたって開発されてきた独自の最先端技術を活用している。 AeroDIODEは、EPIC ヨーロッパ産業協会と「Route des Lasers」クラスターのメンバーです。
| 1290 nm Laser diode + driver solutions : | ||||
|---|---|---|---|---|
| 1290 nm Laser Diode version : | Laser Driver version : | |||
| CW Driver (for singlemode diodes : CCS-CW is the open driver and CCSI-CW is the integrated version) | Pulse & CW Driver (from 1 ns to CW : CCS is the open driver and CCSI is the integrated version) | User design pulse shape Driver (SHAPER open driver from 0.5 ns to 8 µs) |
||
| Output Power (CW regime (typ) | 1- Singlemode 10 mW | 10 mW | No | |
| 2- Singlemode 40 mW | 40 mW | No | ||
| 3 - singlemode 100 mW | 100 mW | No | ||
| 4- singlemode 120 mW | 180 mW | No | ||
| Output power - Pulse regime (typ) | 1 - Singlemode 10 mW | No | 15 mW | |
| 2- Singlemode 40 mW | No | 60 mW | ||
| 3 - singlemode 100 mW | No | 150 mW | ||
| 4- singlemode 120 mW | No | 180 mW | 200 mW | |
| User design nanosecond pulse shape (integrated AWG) | No (CW driver) | No (On-Off driver) | Yes | |
| Laser diode T° range | 15 - 50 °C | |||
| Pulse duration (Ext pulse trigger) | 0.5 ns - CW | 0.5 ns - 8 µs | ||
| Pulse duration (Internal pulse generator) | 0.5 ns - 500 ns | |||
| Typ rise/fall time ; Min pulse duration | 3 (ns/A) ; 1.5 ns | < 1 (ns/A) ; 1 ns | ||
| Internal rep rate adjustment | 1 Hz - 4 MHz (250 MHz option) | 1 Hz - 20 MHz | ||
| Temporal jitter | < 20 ps | < 2 ns | ||
| Adjustable CW current offset in pulse regime | (Optional) | No | ||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python (Linux compatible) | |||
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | モデル1（10mW） PN : 1290LD-1-0-0 | 1290nm 10mW バタフライ半導体レーザー FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 1 345€ | 今日 | |||
 | オプション：モデル1用PMファイバー PN : 1290LD-オプション-PM1 | このオプションでは、モデル1は、標準のSMF28の代わりに偏波保持PM1300ファイバーで提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 200€ | 3〜4週間 | |||
 | CCS-CWドライバー搭載モデル1（10mW) PN : 1290LD-1-1-1 | 1290nm 10mW バタフライ半導体レーザー付きのオープンCWドライバ FC-APCコネクタ付きSMFファイバー。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 3 590€ | 2〜5日 | |||
 | CCSドライバー搭載モデル1（10mW) PN : 1290LD-1-2-1 | 1290nm 10mW バタフライ半導体レーザー付きのオープンパルス＆CWドライバ FC-APCコネクター付きSMFファイバー；パルス幅1.5 nsまで；パルス繰り返し周波数4 MHzまで。 OPTION 2（250 MHzバージョン-下記参照）と互換性あり。PMバージョンもあり（Optionを選択）、1270～1650 nmの他の波長でも使用可能-これらの特殊波長バージョンについてはお問い合わせください。 | 4 590€ | 2〜5日 | |||
 | シェイパー ドライバー搭載モデル1（10mW) PN : 1290LD-1-3-1 | 1290nm 10mW バタフライ半導体レーザー付きのオープンパルスドライバ 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 6 340€ | 1〜2週間 | |||
 | CCSI-CW モジュール内蔵モデル1（10mW) PN : 1290LD-1-1-2 | 1290nmCWレーザーダイオード内蔵型ターンキーモジュール CWパワーは最大10mW。 FC/APC出力コネクタ付きSMFメタル保護ファイバー出力。 オプション-1（3mmコリメーター）およびオプション-3（ベンチトップバージョン）に対応。 | 4 790€ | 1〜2週間 | |||
| CCSI モジュール内蔵モデル1（10mW ) PN : 1290LD-1-2-2 | 1290nmパルス＆CWレーザーダイオード内蔵型ターンキーモジュール FC/APC出力コネクタ付きSMFメタル保護ファイバー出力。 CW出力は最大10mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応 - 下記参照。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 5 790€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル2（40mW） PN : 1290LD-2-0-0 | 1290 nm 40 mW バタフライ半導体レーザー単体 FC-APCコネクタ付きSMFファイバー。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 1 995€ | 3〜4週間 | |||
| オプション：モデル2用PMファイバー PN : 1290LD-オプション-PM2 | このオプションでは、モデル2は標準のSMF28の代わりに偏波保持PM1300ファイバーが提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 300€ | 3〜4週間 | |||
| CCS-CW ドライバー搭載モデル2（40mW ) PN : 1290LD-2-1-1 | FC/APCコネクタ付きSMFファイバ1290nmバタフライ半導体レーザー搭載オープンCWドライバ 最大40mWのCW光パワー。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 4 240€ | 3〜4週間 | |||
| CCSドライバー搭載モデル2（40mW ) PN : 1290LD-2-2-1 | FC/APCコネクタ付きSMFファイバ1290nmバタフライ半導体レーザー搭載オープンパルス＆CWドライバ 最大40mWのCW光パワー；最大1.5nsのパルス幅；最大4MHzのパルス繰り返し周波数。 OPTION2（250MHzバージョン）と互換性あり。PMバージョンもあり（Optionを選択）、1270～1650nmの他の波長でも使用可能。 | 5 240€ | 3〜4週間 | |||
| シェイパー ドライバー搭載モデル2（40mW ) PN : 1290LD-2-3-1 | 1290nm 40mW半導体レーザー搭載オープンパルスドライバ 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 6 990€ | 3〜4週間 | |||
| CCSI-CW モジュール内蔵モデル2（40mW) PN : 1290LD-2-1-2 | 1290nm半導体レーザー内蔵ターンキーCWモジュール CWパワーは最大40mW。 FC/APC出力コネクタ付きSMFメタル保護ファイバー出力。 オプション-1（3mmコリメーター）に対応。 およびオプション3（ベンチトップ・バージョン）。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 5 440€ | 3〜4週間 | |||
| CCSI モジュール内蔵モデル2（40mW ) PN : 1290LD-2-2-2 | 1290nmパルス＆CWレーザーダイオード内蔵型ターンキーモジュール FC/APC出力コネクタ付きSMFメタル保護ファイバー出力。 CW出力は最大40mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 6 440€ | 3〜4週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル3（100mW） PN : 1290LD-3-0-0 | 1290 nm 100 mW バタフライ半導体レーザー単体 FC-APCコネクタ付きSMFファイバー。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 2 495€ | 3〜4週間 | |||
| オプション：モデル3用PMファイバー PN : 1290LD-オプション-PM3 | このオプションでは、Model 3は、標準のSMF28の代わりに偏波保持PM1300ファイバーを提供します。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 400€ | 3〜4週間 | |||
| CCS-CW ドライバー搭載モデル3（100mW) PN : 1290LD-3-1-1 | FC/APCコネクタ付きSMFファイバ1290nmバタフライ半導体レーザー搭載オープンCWドライバ 最大100mWのCW光パワー。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 4 740€ | 3〜4週間 | |||
| CCSドライバー搭載モデル3（100mW） PN : 1290LD-3-2-1 | FC/APCコネクタ付きSMFファイバ1290nmバタフライ半導体レーザー搭載オープンパルス＆CWドライバ 最大100mWのCW光パワー；最大1.5nsのパルス幅；最大4MHzのパルス繰り返し周波数。 OPTION2（250MHzバージョン）と互換性あり。PMバージョンもあり（Optionを選択）、1270～1650nmの他の波長でも使用可能。 | 5 740€ | 3〜4週間 | |||
| シェイパー ドライバー搭載モデル3（100mW ) PN : 1290LD-3-3-1 | 1290nm 100mW 搭載オープンパルスドライバ 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 7 490€ | 3〜4週間 | |||
| CCSI-CW モジュール内蔵モデル3（100mW) PN : 1290LD-3-1-2 | 1290nm半導体レーザー内蔵ターンキーCWモジュール CWパワーは最大100mW。 FC/APC出力コネクタ付きSMFメタル保護PMファイバー出力。 オプション1（3mmコリメーター）およびオプション3（ベンチトップバージョン）に対応。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 5 940€ | 3〜4週間 | |||
| CCSI モジュール内蔵モデル3（100mW) PN : 1290LD-3-2-2 | 1290nmパルス＆CWレーザーダイオード内蔵型ターンキーモジュール FC/APC出力コネクタ付きSMFメタル保護ファイバー出力。 CW出力は最大100mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応。 PMバージョンもあり（オプション選択）、1270～1650nmの他の波長でも使用可能。 | 6 940€ | 3〜4週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル4 (120 mW) PN : 1290LD-4-0-0 | 1290 nm 120 mW バタフライ半導体レーザー単体 FC-APCコネクタ付きSMFファイバー。 PMバージョンもあります - 下記よりお選びください。 | 2 995€ | 3〜4週間 | |||
| OPTION : モデル4用PMファイバー PN : 1290LD-オプション-PM4 | 本オプションを適用すると、標準のSMF28の代わりに偏波保持型のPM1300ファイバを使用したモデル4が提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 650€ | 3〜4週間 | |||
| "CCS-CW" ドライバ搭載モデル4 (120 mW) PN : 1290LD-4-1-1 | FC/APCコネクタ付きSMFファイバ1290nmバタフライ半導体レーザー搭載オープンCWドライバ 最大120mWのCW光パワーを実現。 PMバージョンもあります - オプションを選択してください | 5 240€ | 3〜4週間 | |||
| "CCS" ドライバ搭載モデル 4 (120 mW) PN : 1290LD-4-2-1 | FC/APCコネクタ付きSMFファイバ1290nmバタフライ半導体レーザー搭載オープンパルス＆CWドライバ 最大120mWのCW光パワー；最大1.5nsのパルス幅；最大4MHzのパルス繰り返し周波数。 OPTION 2 (250MHz版)と互換性があります ; PM版もあります - オプションを選択してください。 | 6 240€ | 3〜4週間 | |||
| "Shaper" ドライバ搭載モデル 4 (120 mW) PN : 1290LD-4-3-1 | 1290nm 120mW 半導体レーザー搭載オープンパルスドライバ 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMファイバーバージョンもあります - オプションを選択してください。 | 7 990€ | 3〜4週間 | |||
| "CCSI-CW" モジュール内蔵Model 4 (120 mW) PN : 1290LD-4-1-2 | 1290nm半導体レーザー内蔵ターンキーCWモジュール CWパワーは最大120mW。 FC/APC出力コネクタ付きSMFメタル保護ファイバー出力。 オプション1（3mmコリメーター）およびオプション3（ベンチトップバージョン）に対応。 PMファイバーバージョンもあります - オプションを選択してください。 | 6 440€ | 3〜4週間 | |||
| "CCSI" モジュール内蔵Model 4 (120 mW) PN : 1290LD-4-2-2 | 1290nmパルス＆CWレーザーダイオード内蔵型ターンキーモジュール FC/APC出力コネクタ付きSMFメタル保護ファイバー出力。 最大120mWのCW出力 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応。 PMファイバーバージョンもあります - オプションを選択してください。 | 7 440€ | 3〜4週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | オプション1：ローパワーコリメーター COL002 PN : 1290LD-オプション-コリメーター_SM | ARコーティングを施したビーム径3mmの小型光コリメーター。 | 495€ | 今日 | |||
 | オプション2：250MHz繰り返し PN : 1290LD-Option-250MHz_SM | パルス＆CW "レーザー・ダイオード・ドライバーおよび "パルス＆CW "レーザー・ダイオード・モジュール専用の250 MHz内蔵パルス発生器（4 MHzまたは10 MHzの代わり）。 | 995€ | 2〜5日 | |||
 | オプション3：ベンチトップ・バージョン PN : 1290LD-オプション-ベンチトップ_SM | 当社のモジュールはすべて、OEM統合に理想的な製品です。 このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。 このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。 | 495€ | 1〜2週間 | |||
 | オプション4：マルチ-製品GUIタッチスクリーン PN : 1290LD-オプション-タッチスクリーン | すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。 | 1 645€ | 5〜8週間 |
To receive your quotation instantaneously by email, please add products to cart and follow instructions.
(Note : by following this instant quote process on this shopping site, American customers can select to receive this instant quote from our US-based partner Research Lab Source. RLS offers the same price & delivery as Aerodiode and is a registered vendor in most university and government research lab purchasing)
お見積もりをメールですぐに受け取るには、商品をカートに入れ、指示に従ってください。
(注：本ショッピングサイトのインスタント見積もりプロセスに従うことで、米国のお客様は、米国に拠点を置く当社のパートナーであるResearch Lab Sourceからこのインスタント見積もりを受け取ることを選択できます。 RLS は、Aerodiode と同じ価格と納期を提供し、ほとんどの大学および政府研究所の購買に登録されているベンダーです。)
