これらのシングルモード1390nmレーザーダイオードは、ナノ秒パルス領域で最大40mWの高出力に到達することができます。 ほとんどのターンキー・ダイオード＋ドライバ・ソリューションは、パルス幅1ナノ秒までのシングル・ショットからCW性能まで最適化されています。 1390nmのレーザーダイオードの精密パルスは、オンボードのパルスジェネレーターによって内部で生成されるか、または外部TTL信号からオンデマンドで生成されます。 複雑なバースト形状の生成が容易になる。
From: 495€
発送はすべてDHL Expressで行います。
1390nmレーザーダイオードの主な特長（スクロールダウンすると、すべての構成と価格が表示されます）：
お住まいの国により、AeroDIODEはご注文をヨーロッパまたはアメリカから発送いたします。
製品データシート
レーザーダイオード単体については、下表のモデルをクリックしてください。
ターンキー「1390nmダイオード+ドライバー」ソリューションについては、こちらのスペックをご覧ください：1390nmレーザーダイオードのデータシート。
これらの1390nmレーザーダイオードは、ハイエンドのフレキシブルなパルスレーザーダイオードドライバーと組み合わせることで、LIDARや3Dセンシングの研究開発チームにとって理想的なツールとなります。 TOF（Time-Of-Flight）実験は、これらの完全で柔軟なソリューションにより、非常に迅速にセットアップすることが可能です。
| Laser Diode model | Datasheet | Power (CW) | Technology | Center Wavelength | Typical linewidth* | Power (Pulse) | Current/ Voltage (typ) | Form factor | Output fiber core | Price |
|---|---|---|---|---|---|---|---|---|---|---|

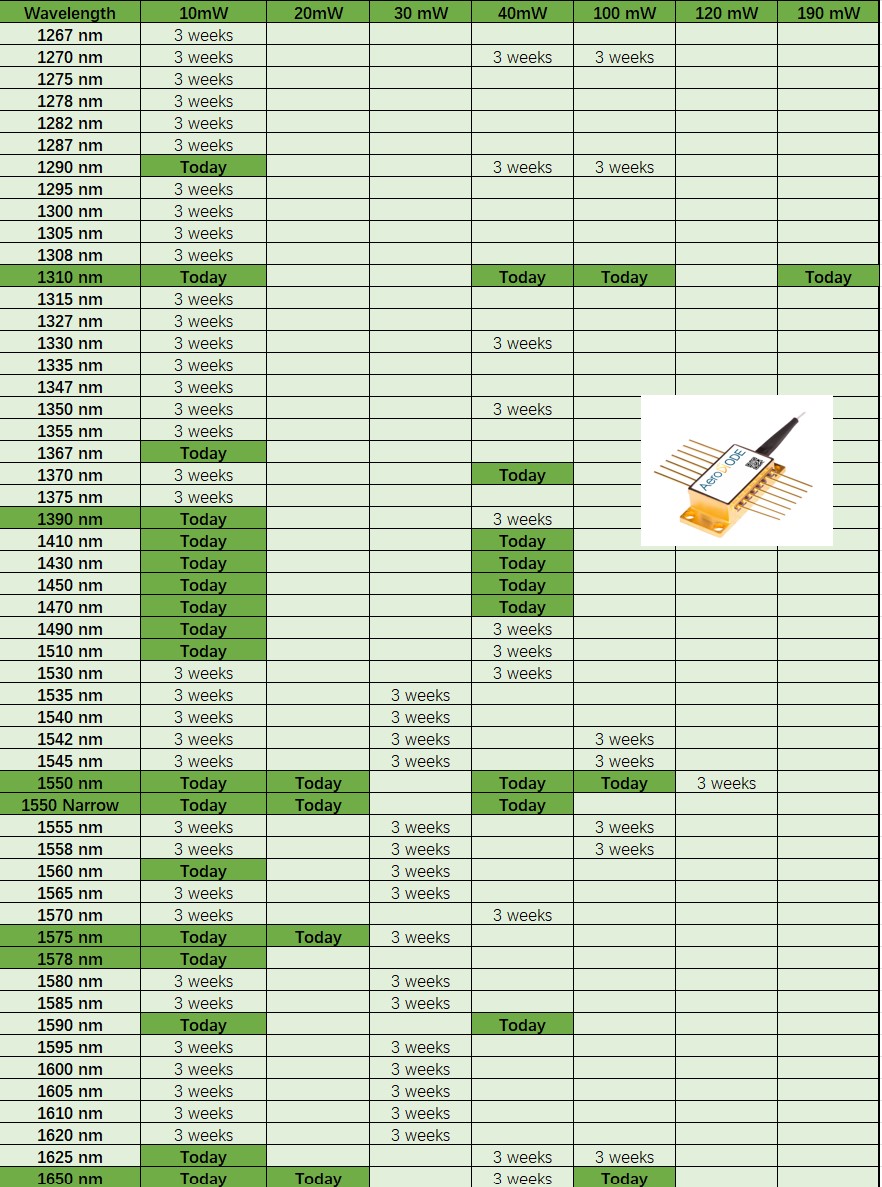

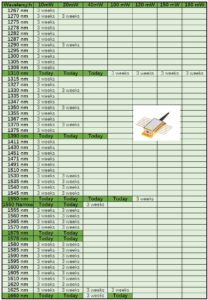

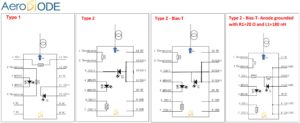

| Model 1 | Datasheet | 10 mW | DFB – singlemode | 1390 nm or choose any wavelength from 1270 to 1655 nm (see the table in the picture Tab) | < 2 MHz* | 15 mW | 70 mA/1.6 V | 14 pin butterfly-type 1 with isolator | 9 µm singlemode Corning SMF28 or PM15-U25D or equivalent | Scroll down ! |
| Model 2 | Datasheet | 40 mW | ~ 1 MHz* | 60 mW | 300 mA/1.6 V |
*すべての構成、価格、リードタイムをご覧になるには、下にスクロールしてください。 最高の線幅性能を得るためには、超低ノイズ・ドライバが必要である。 例：低ノイズ・レーザー・ダイオード・ドライバー

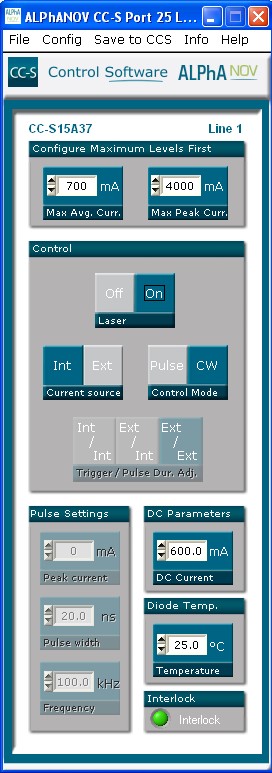

オプション・ドライバのGUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 ソフトウェアインテグレーションのためのライブラリも含まれます。(LabVIEW VI、DLL、Hexa、Pythonなど）。
これらの1390nmレーザーダイオード＆ターンキーソリューションは、当社の他の製品とも直列に動作します：
Tombak社のパルスディレイジェネレータと組み合わせることで、ナノ秒領域のあらゆるタイプの構造化マルチバーストをシミュレートする完全なベンチを簡単に作成できます（写真ウィンドウにいくつかの例を示しています）。
これらの1390nmレーザーダイオードの使用方法については、詳細なチュートリアルをご覧ください：
AeroDIODE製品は、ALPhANOV技術センターで12年以上にわたって開発されてきた独自の最先端技術を活用している。 AeroDIODEは、EPIC ヨーロッパ産業協会と「Route des Lasers」クラスターのメンバーです。
| 1390 nm Laser diode + driver solutions : | ||||
|---|---|---|---|---|
| 1390 nm Laser Diode version : | Laser Driver version : | |||
| CW Driver (for singlemode diodes : CCS-CW is the open driver and CCSI-CW is the integrated version) | Pulse & CW Driver (from 1 ns to CW : CCS is the open driver and CCSI is the integrated version) | User design pulse shape Driver (SHAPER open driver from 0.5 ns to 8 µs) |
||
| Output Power (CW regime (typ) | 1- Singlemode 10 mW | 10 mW | No | |
| 2 - singlemode 40 mW | 40 mW | No | ||
| Output power - Pulse regime (typ) | 1 - Singlemode 10 mW | No | 15 mW | |
| 2 - singlemode 40 mW | No | 60 mW | ||
| User design nanosecond pulse shape (integrated AWG) | No (CW driver) | No (On-Off driver) | Yes | |
| Laser diode T° range | 15 - 50 °C | |||
| Pulse duration (Ext pulse trigger) | 0.5 ns - CW | 0.5 ns - 8 µs | ||
| Pulse duration (Internal pulse generator) | 0.5 ns - 500 ns | |||
| Typ rise/fall time ; Min pulse duration | 3 (ns/A) ; 1.5 ns | < 1 (ns/A) ; 1 ns | ||
| Internal rep rate adjustment | 1 Hz - 4 MHz (250 MHz option) | 1 Hz - 20 MHz | ||
| Temporal jitter | < 20 ps | < 2 ns | ||
| Adjustable CW current offset in pulse regime | (Optional) | No | ||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python | |||
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | モデル1（10mW） PN : 1390LD-1-0-0 | 1390 nm 10 mW バタフライレーザーダイオード単独 . FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 1 345€ | 今日 | |||
 | OPTION : モデル1用PMファイバー PN : 1390LD-オプション-PM1 | このオプションでは、モデル1は、標準のSMF28の代わりに偏波保持PM1300ファイバーで提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 200€ | 今日 | |||
 | CCS-CWドライバー搭載モデル1（10mW) PN : 1390LD-1-1-1 | 1390 nm 10 mWバタフライレーザーダイオードを使用したオープンCWドライバーです。 FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 3 590€ | 2〜5日 | |||
 | CCSドライバー搭載モデル1（10mW) PN : 1390LD-1-2-1 | 1390 nm 10 mWバタフライレーザーダイオード搭載のオープンパルス＆CWドライバ。 FC-APCコネクタ付きのSMF28ファイバ; 1.5nsまでのパルス幅;最大4MHzのパルス繰り返し周波数。 OPTION 2 (250 MHz バージョン - 下記参照) と互換性があります ; PM ファイバーバージョンもあり、1270～1650 nm の他の波長でも使用可能です。 | 4 590€ | 2〜5日 | |||
 | シェイパー ドライバー搭載モデル1（10mW) PN : 1390LD-1-3-1 | 10mWの1390nmレーザーダイオードを搭載した開放型パルスドライバ。 最大20mWのパルス出力。 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能 - これらのバージョンについては、弊社にお問い合わせください。 | 6 340€ | 1〜2週間 | |||
 | CCSI-CW モジュール内蔵モデル1（10mW) PN : 1390LD-1-1-2 | 1390 nmのCWレーザーダイオードモジュールをターンキー方式で集積。 CWパワーは最大10mW。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 オプション-1（3mmコリメータ）、オプション-3（ベンチトップバージョン）に対応（下記参照） - PMファイバーバージョンもあり、1270～1650nmの間で他の波長でも利用可能 - これらのバージョンについてはお問い合わせください。 | 4 790€ | 1〜2週間 | |||
| CCSI モジュール内蔵モデル1（10mW ) PN : 1390LD-1-2-2 | 1390 nmのパルスおよび連続発振用レーザーダイオードモジュールをターンキーで統合。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 CW出力は最大10mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応 - 下記参照。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 5 790€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル2（40mW） PN : 1390LD-2-0-0 | 1390 nm 40 mW バタフライレーザーダイオード単体 . FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 1 995€ | 今日 | |||
| OPTION : モデル2用PMファイバー PN : 1390LD-オプション-PM2 | このオプションでは、モデル2は標準のSMF28の代わりに偏波保持PM1300ファイバーが提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 300€ | 今日 | |||
| CCS-CW ドライバー搭載モデル2（40mW ) PN : 1390LD-2-1-1 | 1390nmバタフライレーザーダイオードとSMF28ファイバ（FC/APCコネクタ）を使用したオープンCWドライバです。 最大40mWのCW光パワー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 4 240€ | 2〜5日 | |||
| CCSドライバー搭載モデル2（40mW ) PN : 1390LD-2-2-1 | 1390 nmバタフライレーザーダイオードとSMF28ファイバー出力（FC-APCコネクタ）を備えたオープンパルス＆CWドライバです。 最大40mWのCW光パワー；最大1.5nsのパルス幅；最大4MHzのパルス繰り返し周波数。 OPTION 2 (250 MHz バージョン)に対応； PM バージョンもあり、1270～1650 nm の任意の波長で使用可能です。 | 5 240€ | 2〜5日 | |||
| シェイパー ドライバー搭載モデル2（40mW ) PN : 1390LD-2-3-1 | 40mW 1390nmレーザーダイオード搭載の開放型パルスドライバ。 最大80mWのパルス出力。 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 6 990€ | 1〜2週間 | |||
| CCSI-CW モジュール内蔵モデル2（40mW) PN : 1390LD-2-1-2 | 1390 nmのCWレーザーダイオードモジュールをターンキー方式で集積。 CWパワーは最大40mW。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 オプション-1（3mmコリメーター）に対応。 また、PM ファイバーバージョンもあり、1270～1650 nm の任意の波長で利用可能です。 | 5 440€ | 1〜2週間 | |||
| CCSI モジュール内蔵モデル2（40mW ) PN : 1390LD-2-2-2 | 1390 nmのパルスおよび連続発振用レーザーダイオードモジュールをターンキーで統合。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 CW出力は最大40mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 6 440€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | オプション1：ローパワーコリメーター COL002 PN : 1390LD-オプション-コリメーター_SM | ARコーティングを施したビーム径3mmの小型光コリメーター。 | 495€ | 2〜5日 | |||
 | オプション2：250MHz繰り返し PN : 1390LD-Option-250MHz_SM | 「Pulse＆CW」レーザーダイオードドライバーおよび「Pulse＆CW」レーザーダイオードモジュール専用の250 MHz内部パルスジェネレーター（4MHzまたは10MHzではなく）。 | 995€ | 2〜5日 | |||
 | オプション3：ベンチトップ・バージョン PN : 1390LD-オプション-ベンチトップ_SM | 当社のモジュールはすべて、OEM統合に理想的な製品です。 このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。 このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。 | 495€ | 1〜2週間 | |||
 | オプション4：マルチ-製品GUIタッチスクリーン PN : 1390LD-オプション-タッチスクリーン | すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。 | 1 645€ | 5〜8週間 |
To receive your quotation instantaneously by email, please add products to cart and follow instructions.
(Note : by following this instant quote process on this shopping site, American customers can select to receive this instant quote from our US-based partner Research Lab Source. RLS offers the same price & delivery as Aerodiode and is a registered vendor in most university and government research lab purchasing)
お見積もりをメールですぐに受け取るには、商品をカートに入れ、指示に従ってください。
(注：本ショッピングサイトのインスタント見積もりプロセスに従うことで、米国のお客様は、米国に拠点を置く当社のパートナーであるResearch Lab Sourceからこのインスタント見積もりを受け取ることを選択できます。 RLS は、Aerodiode と同じ価格と納期を提供し、ほとんどの大学および政府研究所の購買に登録されているベンダーです。)
