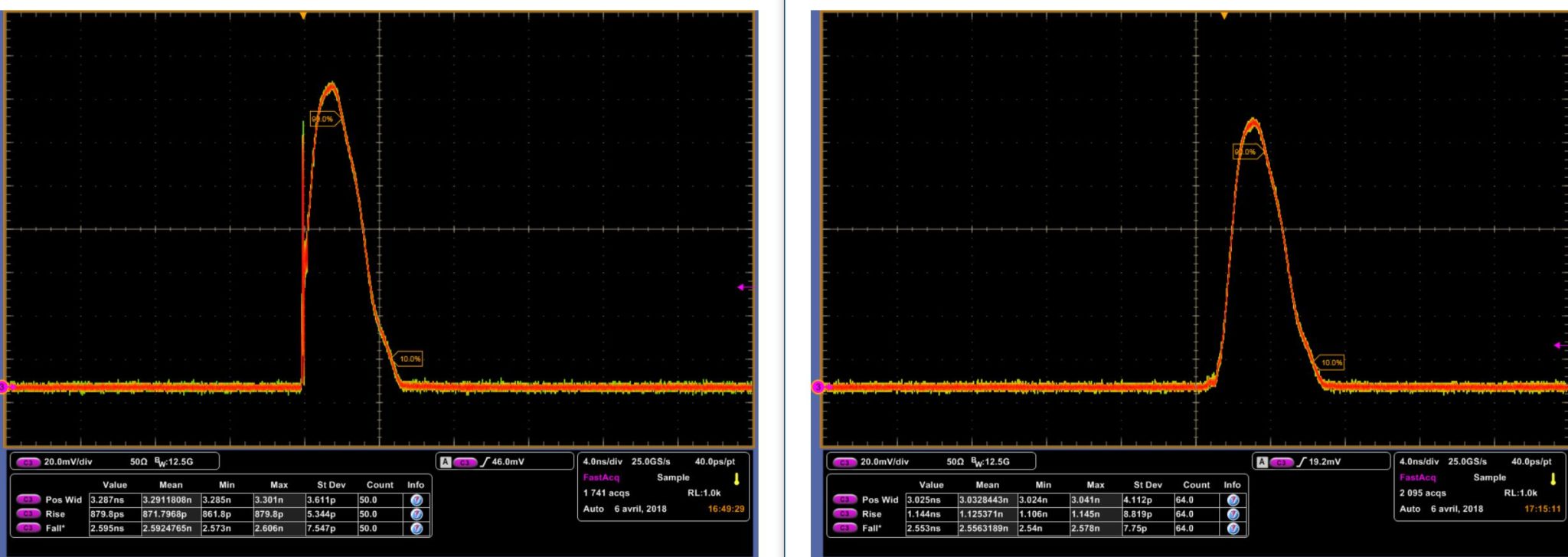

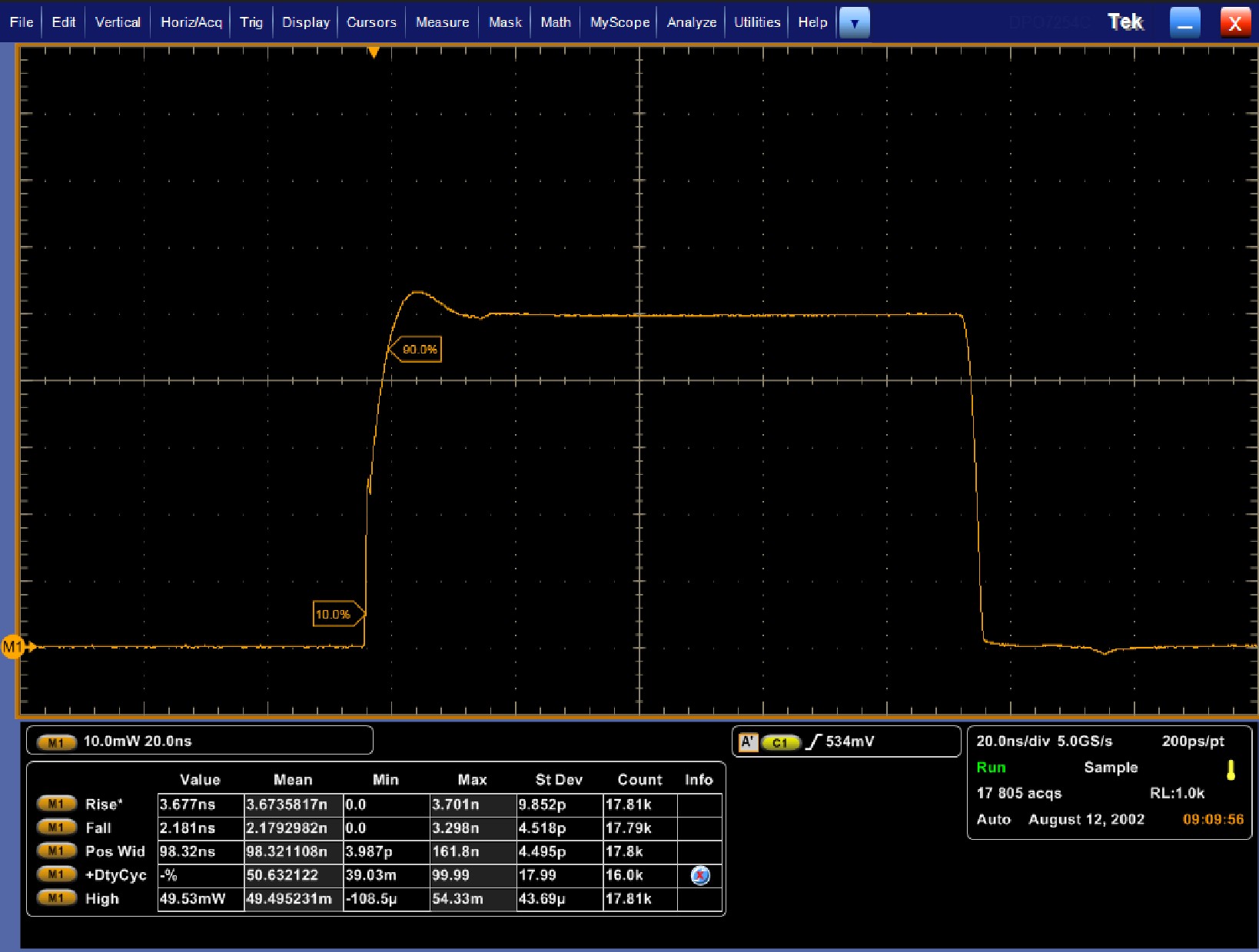

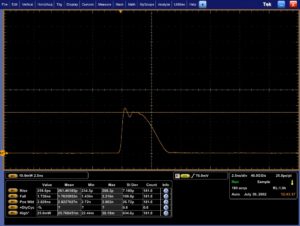

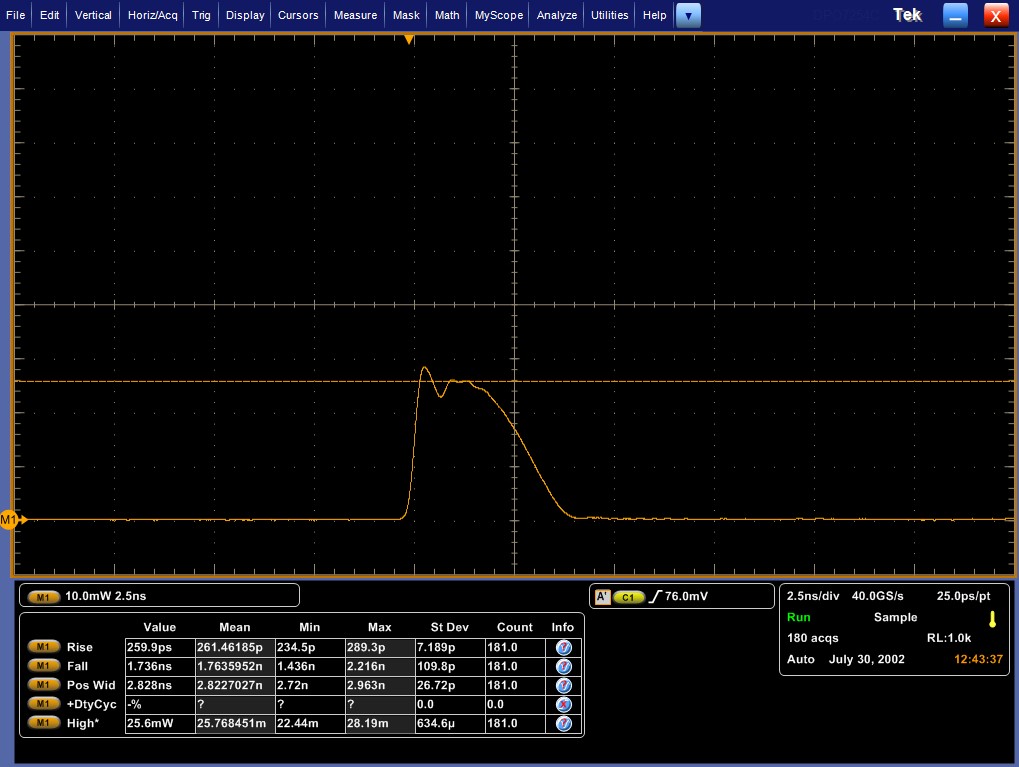

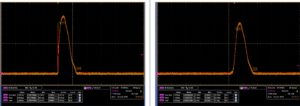

660nmのレーザーダイオードは、シングルモードでは最大50mW、マルチモードでは最大10Wの高出力に達します。 ほとんどのターンキー・シングルモード・ダイオード＋ドライバー・ソリューションは、1ナノ秒までのパルス幅で、シングルショットからCWまでの性能に最適化されています。 ドライバは660nm半導体レーザーの精密なパルスをオンボードパルスジェネレータで内部生成し、または外部TTL信号からオンデマンドで生成します。
From: 495€
発送はすべてDHL Expressで行います。
660 nm 半導体レーザー 主要機能 (スクロールしてすべての構成と価格を見る) :

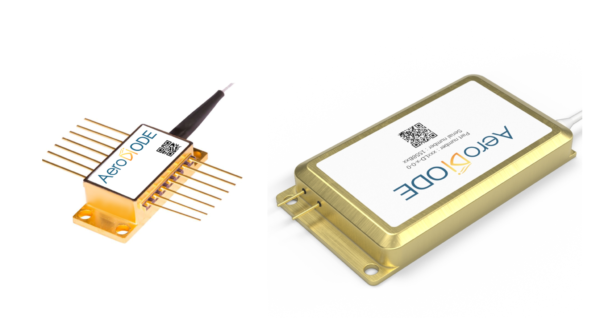

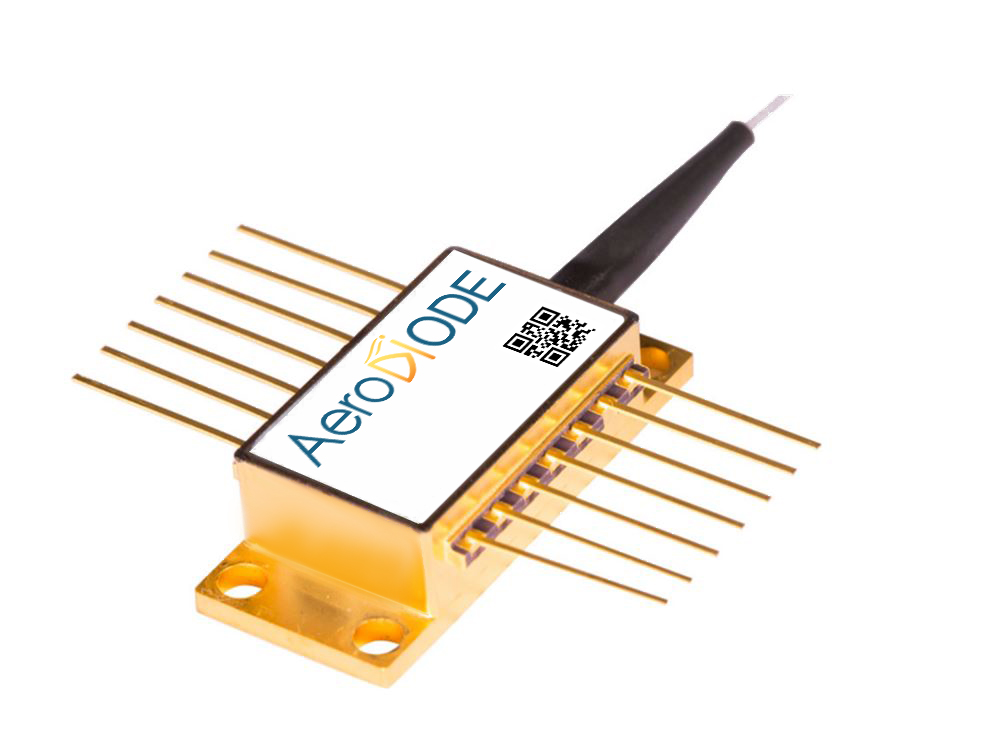

シングルモードモデル用の新世代フォームファクター：すべてのバタフライレーザーダイオードドライバーと互換性のある自己冷却型14ピン（ヘッジホッグパッケージ）。
660 nm 半導体レーザー 仕様とデータシート：
| Laser Diode model | Datasheet | Power (CW) | Power (pulse) | Technology | Center Wavelength (25°C) | Emission Bandwidth (typ) | Form factor | Output fiber | Price |
|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | 50mW | 120mW | Butterfly singlemode Fabry-Pérot | 660 ± 5nm | ~1nm | 14 pin butterfly – type 1 | 3.5µm core Singlemode (NA=0.13) | Scroll down ! |
| Model 2 | Datasheet | 100mW | 150mW | 3.5µm core Singlemode (NA=0.13) |
|||||
| Model 3 | Datasheet | 10W | 10W | Standard Fabry Perrot | 665 ±5 nm | ~ 4nm | 80*48*16 mm3 | 105µm(Core)/125/900 |
*すべての構成、価格、リードタイムをご覧になるには、下にスクロールしてください。 下のような様々な構成はCWまたはパルスの最も適合したドライバを使用します。

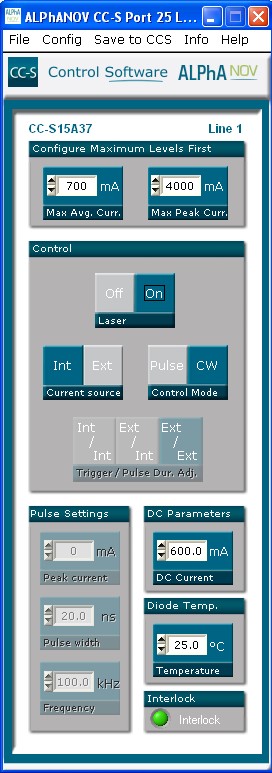

オプションのドライバーのGUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 ソフトウェア統合のための複数のライブラリ（LabVIEW VIs、DLL、Hexa、Python（LINUX対応）等）を含みます。

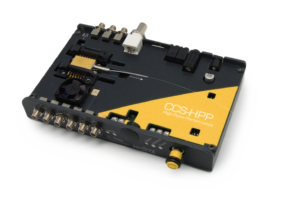

これらの660nm 半導体レーザー &ターンキーソリューションは当社の他の製品と直列に接続することができます。（複数のドライバーモデルとの様々な構成については、以下の注文情報を参照してください。）
ファイバーレーザーのような複雑なシステムも、このモジュールプラットフォームで素早く開発することができます。
詳細なチュートリアルをご覧ください。
AeroDIODE製品は、ALPhANOV技術センターで12年以上にわたって開発されてきた独自の最先端技術を活用している。 AeroDIODEは、EPIC ヨーロッパ業界団体と“Route des Lasers “クラスターのメンバーです。
| Laser Diode model | Datasheet | Power (CW) | Power (pulse) | Technology | Center Wavelength (25°C) | Emission Bandwidth (typ) | Form factor | Output fiber | Price |
|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | 50mW | 120mW | Butterfly singlemode Fabry-Pérot | 660 ± 5nm | ~1nm | 14 pin butterfly - type 1 | 3.5µm core Singlemode (NA=0.13) | Scroll down ! |
| Model 2 | Datasheet | 100mW | 150mW | 3.5µm core Singlemode (NA=0.13) |
|||||
| Model 3 | Datasheet | 10W | 10W | Standard Fabry Perrot | 665 ±5 nm | ~ 4nm | 80*48*16 mm3 | 105µm(Core)/125/900 |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | モデル 1 (15 mW) ダイオード 単体 PN : 660LD-1-0-0 | 660nmレーザーダイオードは、900μmの保護バッファーとFC/APCファイバーコネクターを備えたシングルモードファイバーにファイバーカップリングされています。 最大15mW CWと20mWパルス バタフライレーザーダイオードドライバー基板と互換性のある "ヘッジホッグ "フォームファクター。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応します。 | 1 495€ | 5〜8週間 | |||
 | モデル 1 (15 mW) 搭載オープンCWドライバ PN : 660LD-1-1-1 | 660nmのレーザーダイオードファイバーを、低ノイズのオープンフレームCWドライバーに搭載。 900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合レーザーダイオードは、900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合されています。 最大15mWの光学ファイバ出力 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 3 590€ | 5〜8週間 | |||
| モデル 1 (15 mW) 搭載オープンパルス＆CWドライバ PN : 660LD-1-2-1 | 660 nm 半導体レーザー搭載オープンフレーム パルス＆CWドライバー 900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合レーザーダイオードは、900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合されています。 15mW CW 光学ファイバ出力と20mW パルス出力 最短1.5nsのパルス幅 ; 最高10Mhzの繰り返し周波数 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 4 490€ | 5〜8週間 | |||
 | モデル 1 (15 mW) 搭載オープン高速パルスドライバー（ユーザーデザインパルス整形ver.） PN : 660LD-1-SHAPER-1 | 660nm半導体レーザー搭載オープンパルスドライバ、FC/APCファイバコネクタと900μmファイバ保護コーティング 最大20mWパルス発信；0.5ns分解能のユーザーデザインナノ秒パルス波形と最大8μsのパルス幅（AWGパルスジェネレータ内蔵） パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 6 490€ | 5〜8週間 | |||
 | モデル 1 (15 mW) 内蔵ターンキーCWドライバー PN : 660LD-1-1-2 | 660nmレーザーダイオード、FC/APCファイバーコネクター、3mmファイバー金属保護コーティングを備えたターンキー一体型レーザーダイオードモジュールです。 最大15 mW のCW 光学出力 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 4 790€ | 5〜8週間 | |||
| モデル1 (15 mW) 内蔵ターンキーパルス＆CWドライバー PN : 660LD-1-2-2 | 660nmレーザーダイオード、FC/APCファイバーコネクター、3mmファイバー金属保護コーティングを備えたターンキー統合パルス/CWレーザーダイオードモジュールです。 15mW CW 光学ファイバ出力と20mW パルス出力；最短1.5nsパルス 最大4MHzのパルス繰り返しレート。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 5 690€ | 5〜8週間 | |||
 | モデル 1 (15 mW) 内蔵ターンキー高速パルスドライバー（ユーザーデザインパルス整形ver.） PN : 6600LD-1-SHAPER-2 | 660nmレーザーダイオード、FC/APCファイバーコネクター、3mmファイバー金属保護コーティングを備えたターンキー一体型パルスレーザーダイオードモジュールです。 最大20mWパルス；0.5nsの分解能と最大8μsのパルス幅でナノ秒パルス形状をユーザー設計（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 7 690€ | 5〜8週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル 2 (40 mW) ダイオード 単体 PN : 660LD-2-0-0 | 660nmレーザーダイオードは、900μmの保護バッファーとFC/APCファイバーコネクターを備えたシングルモードファイバーにファイバーカップリングされています。 最大40mWのCWと50mWのパルス バタフライレーザーダイオードドライバー基板と互換性のある "ヘッジホッグ "フォームファクター。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応します。 | 1 995€ | 5〜8週間 | |||
| モデル 2 (40 mW) 搭載オープンCWドライバー PN : 660LD-2-1-1 | 660nmのレーザーダイオードファイバーを、低ノイズのオープンフレームCWドライバーに搭載。 900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合レーザーダイオードは、900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合されています。 ファイバーから最大40mWのCW光パワーを取り出すことができます。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 4 090€ | 5〜8週間 | |||
| モデル 2 (40 mW) 内蔵ターンキーパルス＆CWドライバー PN : 660LD-2-2-1 | 660 nm 半導体レーザー搭載オープンフレーム パルス＆CWドライバー 900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合レーザーダイオードは、900μm保護バッファ付きシングルモードファイバーとFC/APCファイバーコネクターで結合されています。 ファイバーから最大40mWのCW光パワー（50mWパルス）。 最短1.5nsのパルス幅 ; 最高10Mhzの繰り返し周波数 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 4 990€ | 5〜8週間 | |||
| モデル 2 (40 mW) 内蔵オープン高速パルスドライバー（ユーザーデザインパルス整形ver.） PN : 660LD-2-SHAPER-1 | 660nm半導体レーザー搭載オープンパルスドライバ、FC/APCファイバコネクタと900μmファイバ保護コーティング 最大50mWパルス；0.5nsの分解能と最大8μsのパルス幅でナノ秒パルス形状をユーザー設計（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 6 990€ | 5〜8週間 | |||
| モデル 2 (40 mW) 内蔵ターンキーCWドライバー PN : 660LD-2-1-2 | 660nmレーザーダイオード、FC/APCファイバーコネクター、3mmファイバー金属保護コーティングを備えたターンキー一体型レーザーダイオードモジュールです。 最大40mWのCW光パワー。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 5 290€ | 5〜8週間 | |||
| モデル 2 (40 mW) 内蔵ターンキーパルス＆CWドライバー PN : 660LD-2-2-2 | 660nmレーザーダイオード、FC/APCファイバーコネクター、3mmファイバー金属保護コーティングを備えたターンキー統合パルス/CWレーザーダイオードモジュールです。 最大40mWのCW光パワーおよび50mWのパルス光；最大1.5nsのパルス持続時間。 最大4MHzのパルス繰り返しレート。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 6 190€ | 5〜8週間 | |||
| モデル 2 (40 mW) 内蔵ターンキー高速パルスドライバー（ユーザーデザインパルス整形ver.） PN : 660LD-2-SHAPER-2 | 660nmレーザーダイオード、FC/APCファイバーコネクター、3mmファイバー金属保護コーティングを備えたターンキー一体型パルスレーザーダイオードモジュールです。 最大50mWパルス；0.5nsの分解能と最大8μsのパルス幅でナノ秒パルス形状をユーザー設計可能（AWGパルスジェネレーターを内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 オプション1（PMファイバー）、オプション2（3mmビームファイバーコリメーター）に対応しています。 | 8 190€ | 5〜8週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION-1 : モデル1または2用のPMファイバー。 PN : 660LD-OPTION1 | 本オプションでは、モデル1またはモデル2に、標準の630HPファイバ（または同等品）の代わりに、偏波保持型のPM-SM63ファイバを搭載します。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 300€ | 5〜8週間 | |||
 | OPTION-2 : 3mmビームファイバーコリメーター PN : 660LD-OPTION2 | レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmの小型コリメーターです。 | 445€ | 5〜8週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |

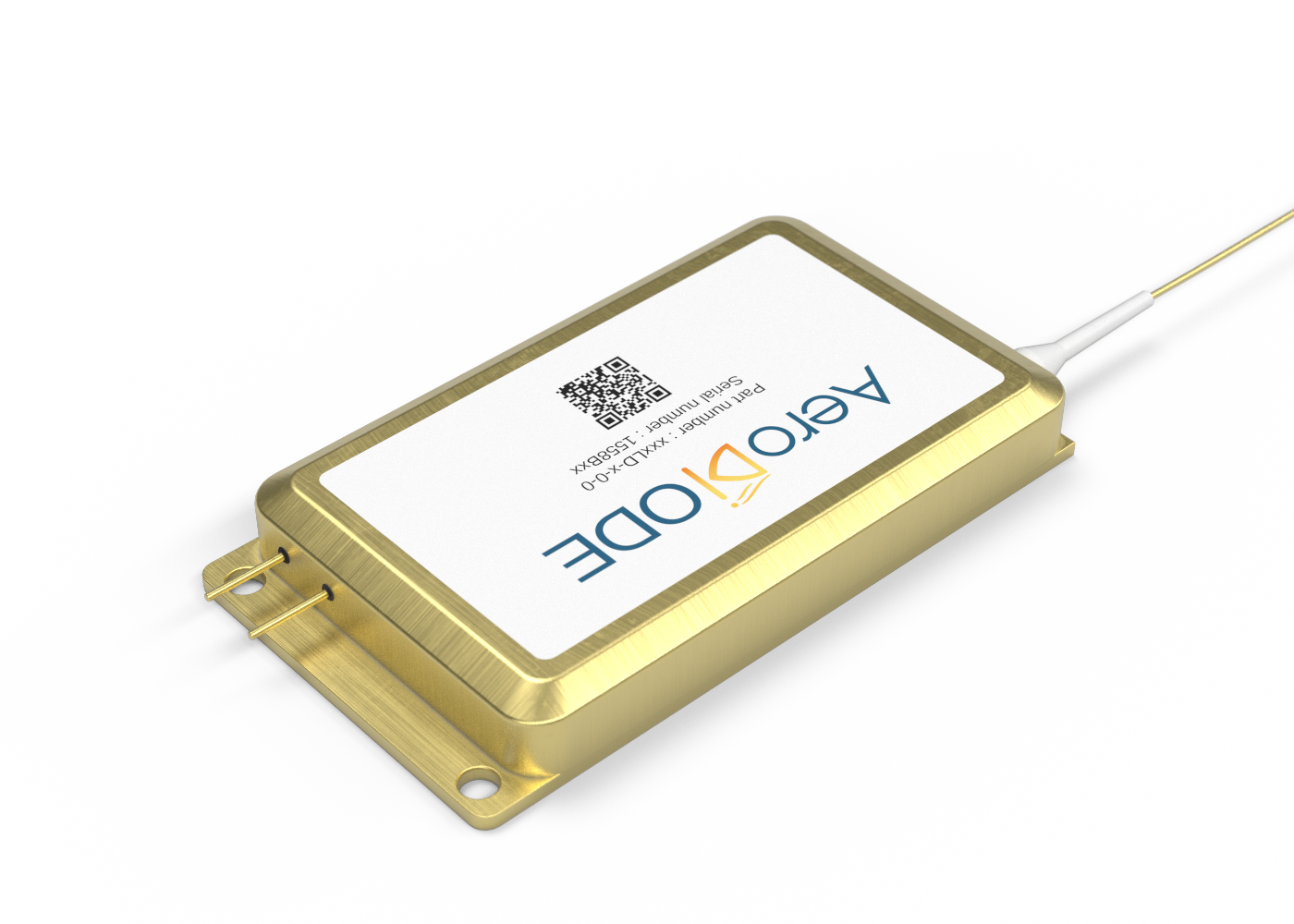

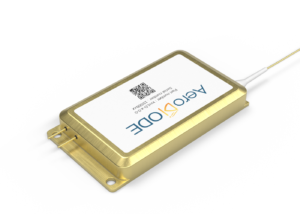

 | モデル3（10W）ダイオード単体 PN : 660LD-3-0-0 | 105(コア)/125/250/900μmマルチモードレーザーダイオード(NA=0.22)から665nmで最大10Wを放出する高出力レーザーダイオード。 SMA光コネクタ出力。 OPTION 3：ハイパワーコリメーター（下記参照）に対応。 | 1 495€ | 3〜4週間 | |||

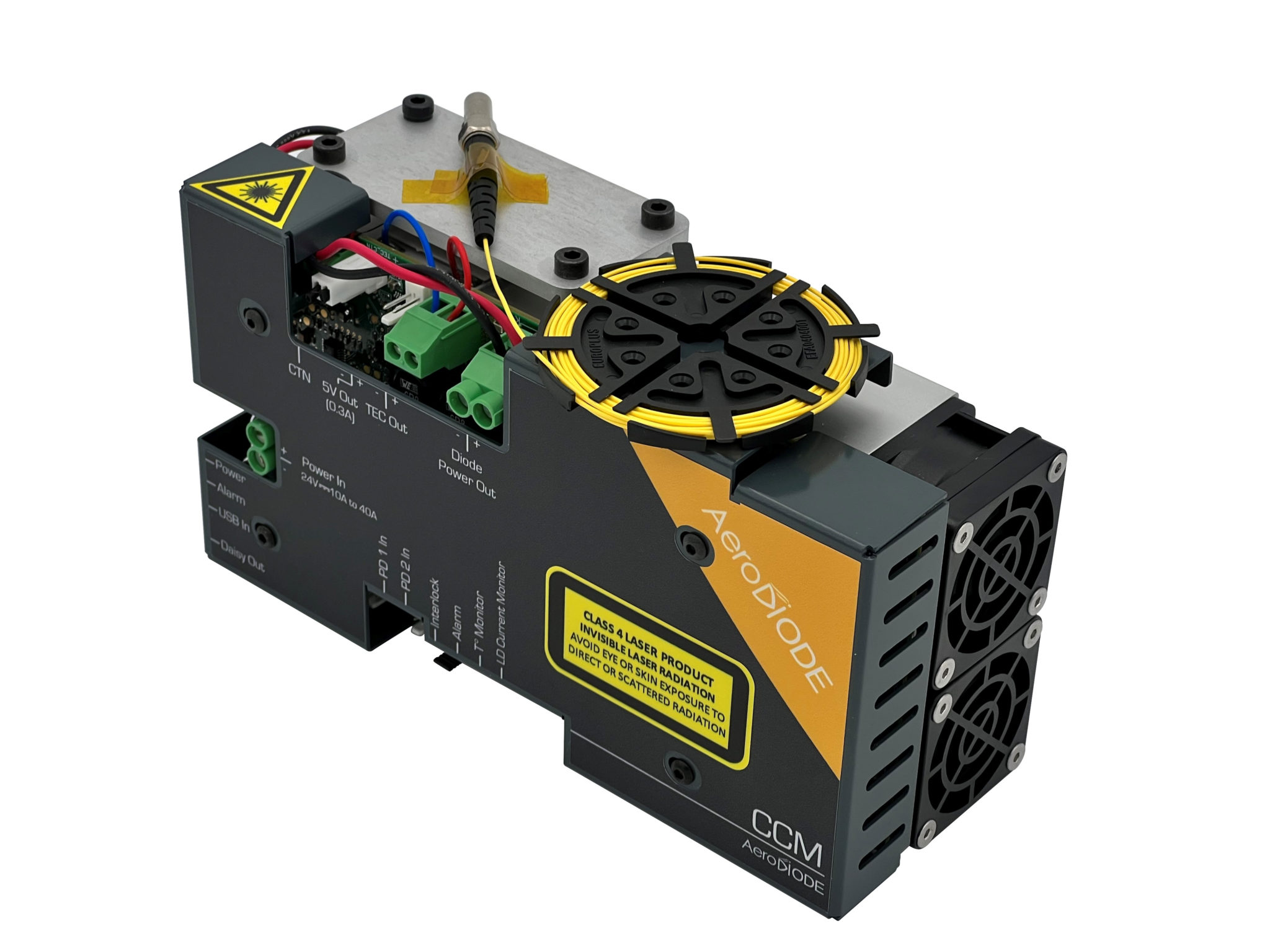

 | モデル3（10W）オープンパルスCWドライバー付き PN : 660LD-3-4-1 | 665nmマルチモードレーザーダイオードを搭載したオープンCWドライバー。 105(コア)/125/250/900μmマルチモードファイバ(NA=0.22)から最大10WのCW光出力。 SMA光コネクタ出力。 OPTION 3：ハイパワーコリメーター（下記参照）に対応。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 5 190€ | 3〜4週間 | |||
 | パルス/CWドライバー内蔵モデル3（10W) PN : 660LD-3-4-2 | 665nmマルチモードレーザーダイオードを搭載したターンキー一体型CWドライバー。 105μmコア/3mmメタル保護ジャケット・マルチモードファイバ（NA=0.22）から最大10WのCW光出力。 SMA光コネクタ出力。 OPTION 3：ハイパワーコリメーターに対応。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 6 390€ | 3〜4週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | オプション-3：ハイパワーコリメーター PN : 660LD-OPTION3 | SMAコネクター用12mmビームハイパワーコリメーター。 レーザーダイオードタイプ2～6に対応：レーザーダイオード単体、レーザーダイオード＋ドライバーのソリューション。 | 495€ | 1〜2週間 |
