ほとんどのターンキー976nmレーザーダイオード＋ドライバーソリューションは、シングルショットから1ナノ秒までのパルス幅のCW性能に最適化されています。 976nmのレーザーダイオードの精密パルスは、オンボードのパルスジェネレーターで内部的に、または外部TTL信号から必要に応じて生成され、ナノ秒パルス領域で最大1500mWの高出力に到達することが可能です。 106μmコアのマルチモードファイバ（NA=0.22）で最大140WのCW放射が可能な5種類のマルチモードバージョンを提供します。 シングルモードはFC/APC、マルチモードはハイパワーSMA905です。
From: 595€
発送はすべてDHL Expressで行います。
976nmレーザーダイオード主な特徴（スクロールダウンしてすべての構成と価格を見る）:
| Laser Diode model | Power (CW) | Technology | Center Wavelength | Emission Bandwidth (typ) | Power (Pulse) | Current/ Voltage (typ) | Form factor | Fiber connector | Output fiber core | Price | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | 500 mW | Butterfly with PM fiber & Bragg grating (FBG) | 976±0.5 nm | ~ 0.1 nm | 1000 mW | 1A/1.7V | 14 pin butterfly-type 1 | FC/APC (Optional) | 5 µm singlemode PM980 | Scroll down ! |
| Model 2 | Datasheet | 1000 mW | Butterfly with PM fiber & Bragg grating (FBG) | 976±0.5 nm | ~ 0.1 nm | 1500 mW | 1.6A/1.8V | 14 pin butterfly-type 1 | FC/APC (Optional) | 5 µm singlemode PM980 | |
| Model 3 | Datasheet | 10 W | Multimode single emitter | 976±0.5 nm | ~ 0.5 nm | 10 W | 12A/1.6V | 8.5*14*6.1 | SMA905 | 106 µm Multimode (NA=0.22) | |
| Model 4 | Datasheet | 30 W | Multimode multi-emitter | 976±0.5 nm | ~ 0.5 nm | 30 W | 12A/4.8V | 43*25*11 | SMA905 | 106 µm Multimode (NA=0.22) | |
| Model 5 | Datasheet | 60 W | Multimode multi-emitter | 976±0.5 nm | ~ 0.5 nm | 60 W | 12A/12V | 80*48*16 | SMA905 | 106 µm Multimode (NA=0.22) | |
| Model 6 | Datasheet | 100 W | Multimode multi-emitter | 976±1 nm | ~ 1 nm | 100 W | 12.5A/16V | 80*80*25 | SMA905 | 106 µm Multimode (NA=0.22) | |
| Model 7 | Datasheet | 140 W | Multimode multi-emitter | 976±1 nm | ~ 1 nm | 140 W | 13A/22.5V | 80*80*25 | SMA905 | 106 µm Multimode (NA=0.22) |
製品データシート :

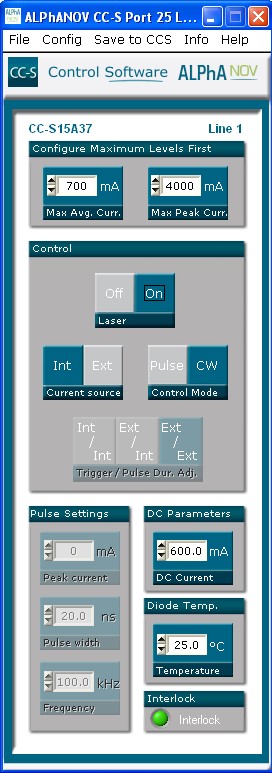

オプション・ドライバのGUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 これらのターンキーソリューションには、ソフトウェア統合のための複数のライブラリ（LabVIEW VIs、DLL、Hexa、Pythonなど）が含まれています。
これらの976nmレーザーダイオードとターンキーソリューションは、当社の他の製品とも直列に動作します（いくつかのドライバモデルとの様々な構成については、以下の注文情報を参照してください）。
ファイバーレーザーのような複雑なシステムも、このモジュールプラットフォームで素早く開発することができます。
これらのレーザーダイオードの使用に関する詳細については、詳細なチュートリアルを参照してください。
AeroDIODE製品は、ALPhANOV技術センターで12年以上にわたって開発されてきた独自の最先端技術を活用している。 AeroDIODE は、EPIC (European industry association) とおよびフォトニクスに関する科学的専門知識がヨーロッパで最も集中している場所の一つである”Route des Lasers“クラスターのメンバーです。
| 976 nm Laser diode + driver solutions : | |||||
|---|---|---|---|---|---|
| 976 nm Laser Diode version : | Laser Driver version : | ||||
| CW Driver (for singlemode diodes : CCS-CW is the open driver and CCSI-CW is the integrated version) | Pulse & CW Driver (from 1 ns to CW : CCS is the open driver and CCSI is the integrated version) | User design pulse shape Driver (SHAPER open driver from 0.5 ns to 8 µs) | Multimode diode Driver (High power driver for 10 to 150 W diodes : CCM is the open version, CCMI is the integrated version) |
||
| Output Power (CW regime (typ) | 1- Singlemode 500 mW | 500 mW | 500 mW | No | Not compatible |
| 2- Singlemode 1000 mW | 900 mW | 450 mW (std)/ 900 mW (UHP version) | No | Not compatible | |
| 3-6 : Multimode 10 W / 30 W / 60 W / 140 W or 180 W | Not compatible | Respectively 10 W / 30 W / 60 W / 140 W or 180 W | |||
| Output power - Pulse regime (typ) | 1 - Singlemode 500 mW | No | 1000 mW | 800 mW | Not compatible |
| 2- Singlemode 1000 mW | No | 1500 mW | 900 mW | ||
| 3-6 : Multimode 10 W / 30 W / 60 W / 140 W or 180 W | Not compatible | Respectively 10 W / 30 W / 60 W / 140 W or 180 W | |||
| User design nanosecond pulse shape (integrated AWG) | No (CW driver) | No (On-Off driver) | Yes | No | |
| Laser diode T° range | 15 - 50 °C | 15 - 40 °C | |||
| Pulse duration (Ext pulse trigger) | 0.5 ns - CW | 0.5 ns - 8 µs | 10 µs - CW | ||
| Pulse duration (Internal pulse generator) | 0.5 ns - 500 ns | No | |||
| Typ rise/fall time ; Min pulse duration | 3 (ns/A) ; 1.5 ns | < 1 (ns/A) ; 1 ns | few µsec | ||
| Internal rep rate adjustment | 1 Hz - 4 MHz (250 MHz option) | 1 Hz - 20 MHz | No | ||
| Temporal jitter | < 20 ps | < 2 ns | |||
| Adjustable CW current offset in pulse regime | (Optional) | No | Yes (extrenal mode) | ||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python | ||||
| Power supply | 110/220 V power supply is included | This module requires an external 24 V power supply | |||
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|

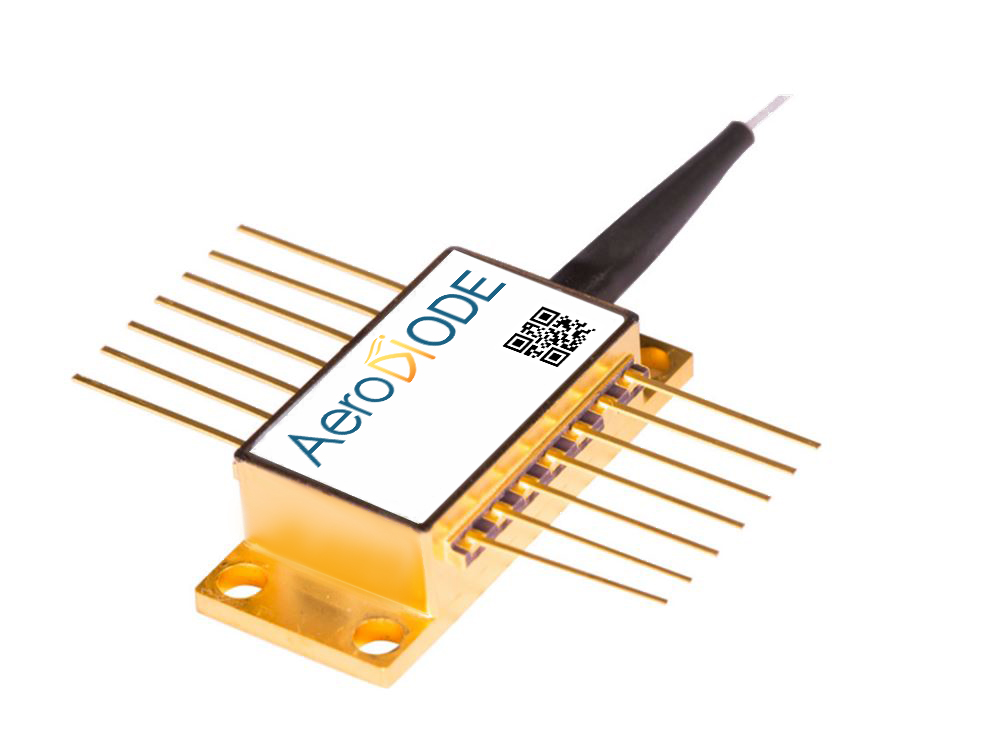

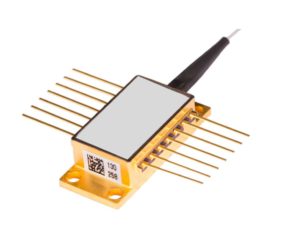

 | モデル1（500mW） PN : 976LD-1-0-0 | 976nmのバタフライレーザーダイオード単体、PM980ベアファイバー出力。 最大500mW CW。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）に対応します。 | 1 495€ | 今日 | |||
 | CCS-CW-HP ドライバー搭載モデル1（500mW ) PN : 976LD-1-1-1 | 976nmのバタフライレーザーダイオードとPM980ファイバーを用いたオープンCWドライバー。 最大500mWのCW光パワーを実現。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）に対応します。 | 3 590€ | 2〜5日 | |||

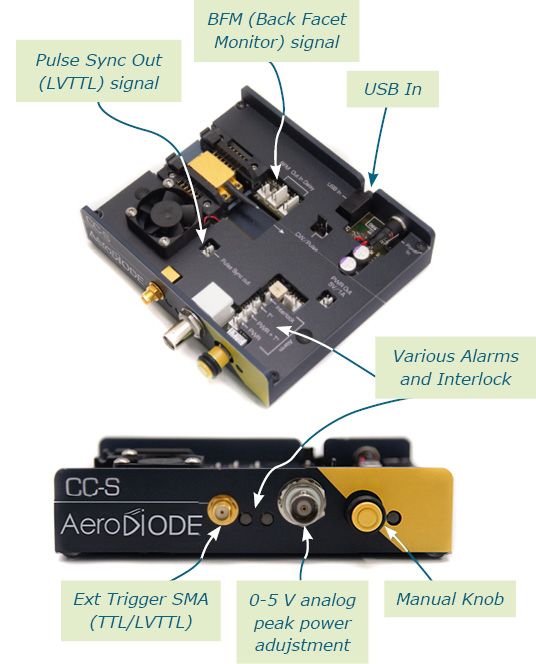

 | モデル1（500mW）「CCS」ドライバー搭載 PN : 976LD-1-2-1 | オープンパルス＆CWドライバー、976nmバタフライレーザーダイオード、PM980ファイバー使用。 最大500mWのCW光パワーおよび1000mWのパルス光；最大1.5nsのパルス持続時間；最大4MHzのパルス繰り返し周波数。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）、OPTION-3（250MHzバージョン-下記参照）に対応します。 | 4 490€ | 2〜5日 | |||
 | シェイパー ドライバー搭載モデル1（500mW ) PN : 976LD-1-3-1 | 976nmのバタフライ型シングルモードレーザーダイオードとPM980ファイバーを使用したオープンパルス駆動。 最大800mWパルス；分解能0.5ns、パルス幅最大8μsのユーザー設計ナノ秒パルス形状（AWGパルス発生器内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）に対応します。 | 6 490€ | 2〜5日 | |||
 | CCSI-CW-HP モジュール内のモデル1（500mW ) PN : 976LD-1-1-2 | 976 nmのCWレーザーダイオードモジュールをターンキー方式で集積。 CWパワーは最大500mW。 PM980メタル保護ファイバ出力、FC/APC出力コネクタ付き。 OPTION-2（3mmコリメーター）、OPTION-5（ベンチトップ版）に対応。 | 4 790€ | 2〜5日 | |||
| CCSI モジュール内のモデル1（500mW ) PN : 976LD-1-2-2 | 976 nmのパルスおよび連続発振用レーザーダイオードをターンキー方式で内蔵したモジュール。 PM980メタル保護ファイバ出力、FC/APC出力コネクタ付き。 CW出力は最大500mW、パルスは最大1000mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 OPTION-2（3mmコリメータ）、OPTION-3（250MHz版）、OPTION-4（ベンチトップ版）に対応します。 | 5 690€ | 2〜5日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル2（1000mW） PN : 976LD-2-0-0 | 976nmバタフライレーザーダイオード単体、PM980ベアファイバー出力付き。 最大1000mW CWまで。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）に対応します。 | 1 995€ | 今日 | |||
 | TDLAS CWドライバー搭載モデル2（1000mW ) PN : 976ld-2-tdlas-1 | 976nmバタフライレーザーダイオードとPM980ファイバーを搭載したハイエンドで低ノイズのオープンCWドライバー。 最大1000mWのCW光パワー。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）に対応します。 | 5 290€ | 2〜5日 | |||
| モデル2（1000mW） "CCS "ドライバー搭載 PN : 976LD-2-2-1 | オープンパルス＆CWドライバー、976nmバタフライレーザーダイオード、PM980ファイバー使用。 最大450mWのCW光パワーおよび1500mWのパルス出力；最大1.5nsのパルス幅；最大4MHzのパルス繰り返し周波数。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）、OPTION-3（250MHzバージョン）に対応します。 | 4 990€ | 2〜5日 | |||
| モデル 2 (1000mW) "Shaper "ドライバー搭載 PN : 976LD-2-3-1 | 976nmのバタフライ型シングルモードレーザーダイオードとPM980ファイバーを使用したオープンパルス駆動。 最大900mWのパルス；分解能0.5ns、パルス幅最大8μsのナノ秒パルス形状をユーザが設計可能（AWGパルスジェネレータを内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 OPTION-1（ファイバーコネクター）、OPTION-2（3mmビームコリメーター）に対応します。 | 6 990€ | 2〜5日 | |||
 | CCSI-TDLAS CWモジュール内のモデル2（1000mW ) PN : 976ld-2-tdlas-2 | 976nmのハイエンド、低ノイズ、ターンキー一体型CWレーザー・ダイオード・モジュール。 CWパワーは最大1000mW。 PM980メタル保護ファイバ出力、FC/APC出力コネクタ付き。 OPTION-2（3mmコリメーター）、OPTION-4（ベンチトップ版）に対応。 | 6 990€ | 2〜5日 | |||
| モデル2（1000mW）「CCSI」モジュール PN : 976LD-2-2-2 | 976 nmのパルスおよび連続発振用レーザーダイオードをターンキー方式で内蔵したモジュール。 PM980メタル保護ファイバ出力、FC/APC出力コネクタ付き。 CW出力は最大500mW、パルスは最大1500mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 OPTION-2（3mmコリメータ）、OPTION-3（250MHz版）、OPTION-4（ベンチトップ版）に対応します。 | 6 190€ | 2〜5日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION 1 : ファイバーコネクター PN : オプション-1 | FC/APCファイバコネクタ、900μmファイバー保護コート。 すべてのシングルモードダイオード+ドライバー構成にすでに含まれているため、モデル1およびモデル2レーザーダイオード単体専用。 | 145€ | 2〜5日 | |||
 | OPTION 2：3mm径光学コリメータ PN : オプション-2 | ARコーティングを施したビーム径3mmの小型光コリメーター。 | 445€ | 2〜5日 | |||
 | OPTION 3：繰り返し周波数250MHz PN : オプション-3 | パルス＆CW "レーザー・ダイオード・ドライバーおよび "パルス＆CW "レーザー・ダイオード・モジュール専用の250 MHz内蔵パルス発生器（4 MHzまたは10 MHzの代わり）。 | 995€ | 2〜5日 | |||
 | OPTION 4：ベンチトップ版 PN : オプション-4 | 当社のモジュールはすべて、OEM統合に理想的な製品です。 このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。 このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。 | 495€ | 2〜5日 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | モデル3（10W）レーザーダイオード単体 PN : 976LD-3-0-0 | 105（コア）/125/250/900μmマルチモードレーザダイオード（NA=0.22）から976nmで最大10Wを出力する高出力レーザダイオード（Kink free power : 10 W , nominal power : 9 W）。 OPTION-5 ハイパワーコリメーター（下図参照）に対応します。 1000$/1000€未満のご注文には、200€/250$の自動処理手数料を申し受けます。 | 595€ | 今日 | |||

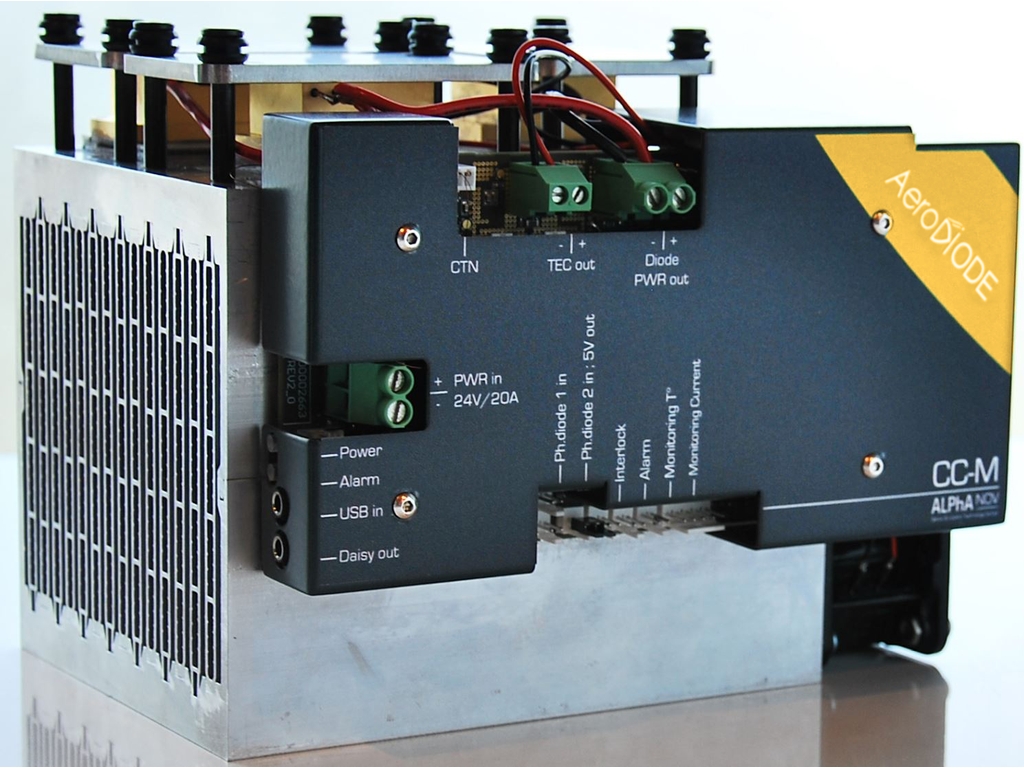

 | モデル3（10W）"CCM "ドライバー搭載 PN : 976LD-3-4-1 | 976nmのマルチモードレーザーダイオードを搭載したオープンCWドライバー。 105(コア)/125/250/900 μmマルチモードファイバ (NA=0.22) から最大10 WのCW光出力、SMA905ファイバコネクタ付き。 (キンクフリーパワー：10W、公称電力：9W）。 OPTION 4：ハイパワーコリメーターと互換性があります。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 4 290€ | 2〜5日 | |||

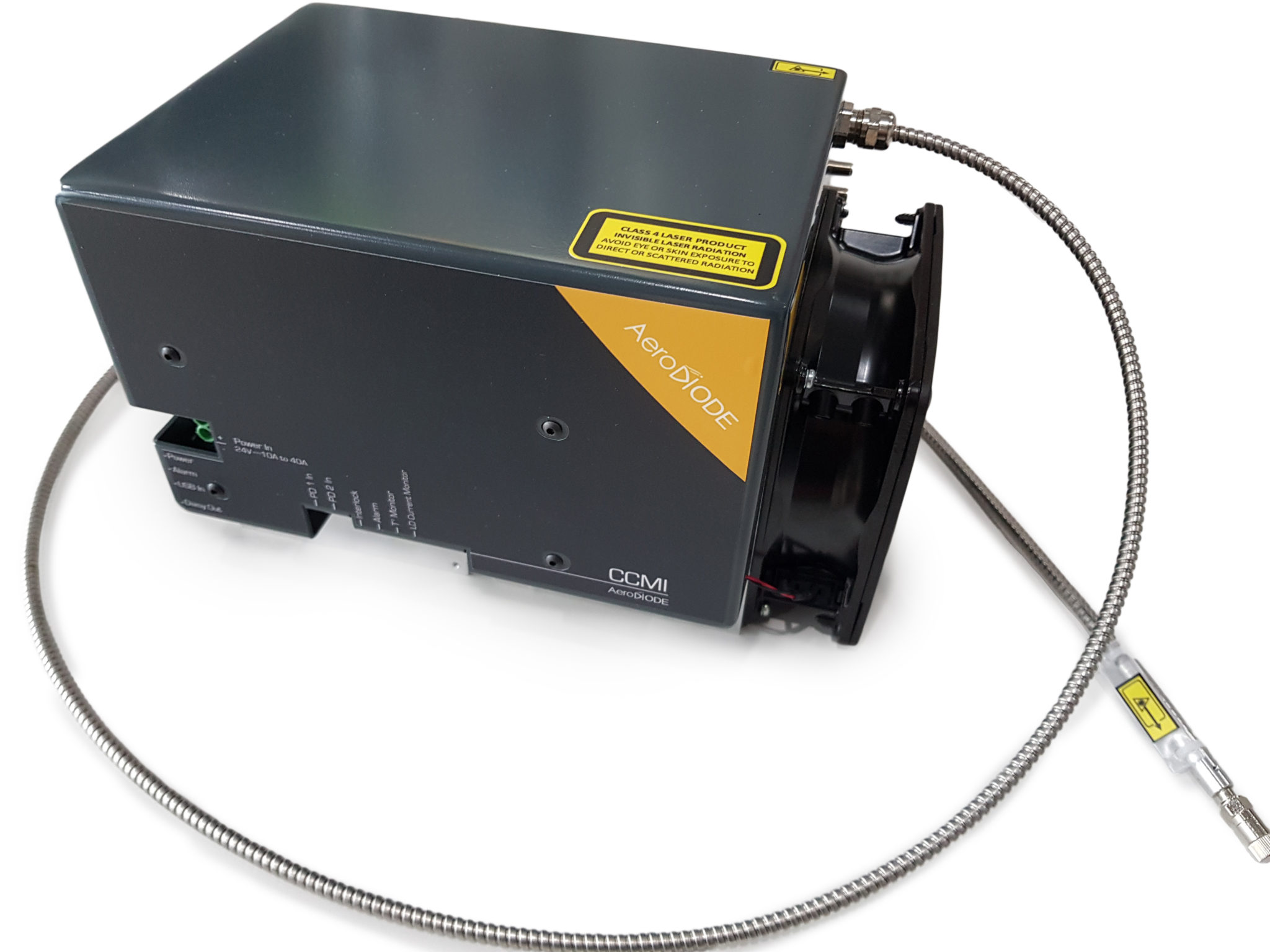

 | モデル3（10W）"CCMI "ドライバー搭載 PN : 976LD-3-4-2 | 976nmのマルチモードレーザーダイオードを搭載したターンキー一体型CWドライバ。 105μmコア/3mmメタル保護ジャケットマルチモードファイバ（NA=0.22）から最大10WのCW光出力が得られます。 (キンクフリーパワー：10W、公称電力：9W）。 ハイパワーSMA905コネクター付属。 オプション4と互換性があります：高出力コリメータ。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 5 490€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | モデル4（30W）レーザーダイオード単体 PN : 976LD-4-0-0 | 106(コア)/125/250/900μmマルチモードレーザダイオード（NA=0.22）から976nmで最大30Wを放射する高出力レーザダイオードとSMA905ハイパワーファイバコネクタを搭載。 (キンクフリーパワー：30W／公称電力：27W）。 OPTION-5：ハイパワーコリメーターに対応します。 | 1 495€ | 今日 | |||
| モデル4（30W) "CCM "ドライバー搭載 PN : 976LD-4-4-1 | 976nmのマルチモードレーザーダイオードを搭載したオープンCWドライバー。 106(コア)/125/250/900μmマルチモードファイバ(NA=0.22)から最大30WのCW光出力、SMA905ハイパワーファイバコネクタを使用。 (キンクフリーパワー：30W／公称電力：27W）。 OPTION-5：ハイパワーコリメーターに対応します。 | 5 190€ | 2〜5日 | |||
| モデル4（30W）"CCMI"モジュール内蔵 PN : 976LD-4-4-2 | 976nmのマルチモードレーザーダイオードを搭載したターンキー一体型CWドライバ。 105 µmコア/3mm金属保護ジャケットマルチモードファイバからの最大30WCW光パワー（NA = 0.22）。 (キンクフリーパワー：30W、ノミナルパワー：27W）。 ハイパワーSMA905ファイバーコネクターが付属しています。 OPTION-5：ハイパワーコリメーターに対応します。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 6 390€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | モデル5（60W）レーザーダイオード単体 PN : 976LD-5-0-0 | 106(コア)/125/250/900μmマルチモードレーザダイオード（NA=0.22）から976nmで最大60Wを放射する高出力レーザダイオードとSMA905ハイパワーファイバコネクタを搭載。 OPTION-5：ハイパワーコリメーターに対応します。 | 1 995€ | 3〜4週間 | |||
 | モデル5（60W）"CCM "ドライバー搭載 PN : 976LD-5-4-1 | 976nmのマルチモードレーザーダイオードを搭載したオープンフレームCWドライバー。 106(コア)/125/250/900μmマルチモードファイバ(NA=0.22)から最大60WのCW光出力、SMA905ハイパワーファイバコネクタを使用。 OPTION-5：ハイパワーコリメーターに対応します。 | 5 690€ | 3〜4週間 | |||
| モデル5（60W) CCMI モジュール PN : 976LD-5-4-2 | 976nmのマルチモードレーザーダイオードを搭載したターンキー一体型CWドライバ。 106μmコア/3mmメタル保護ジャケットマルチモードファイバ（NA=0.22）から最大60WのCW光パワーを出力します。 ハイパワーSMA905ファイバーコネクターが付属しています。 OPTION-5：ハイパワーコリメーターに対応します。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 6 890€ | 3〜4週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | モデル6（100W）レーザーダイオード単体 PN : 976LD-6-0-0 | 106(コア)/125/250/900μmマルチモードレーザダイオード（NA=0.22）から976nmで最大100Wを出力する高出力レーザダイオードとSMA905ハイパワーファイバコネクタを搭載。 レーザーダイオードは、公称出力の60～100%の間で非常に狭い発光スペクトルを持つ976nmで良好にロックする特別バージョンです。 OPTION-5：ハイパワーコリメーターに対応します。 | 2 195€ | 今日 | |||
 | モデル6（100W）"CCM "ドライバー搭載 PN : 976LD-6-4-1 | 976nmのマルチモードレーザーダイオードを搭載したオープンフレームCWドライバー。 106(コア)/125/250/900μmマルチモードファイバ(NA=0.22)から最大100WのCW光出力、SMA905ハイパワーファイバコネクタを使用。 レーザーダイオードは、公称出力の60～100%の間で非常に狭い発光スペクトルを持つ976nmで良好にロックする特別バージョンです。 OPTION-5：ハイパワーコリメーターに対応します。 | 6 490€ | 2〜5日 | |||
 | モデル6（100W）CCMIモジュール PN : 976LD-6-4-2 | 976nmのマルチモードレーザーダイオードを搭載したターンキー一体型CWドライバ。 105μmコア/3mmメタル保護ジャケット・マルチモード・ファイバー（NA=0.22）から最大100WのCW光出力。 ハイパワーSMA905ファイバーコネクターが付属しています。 レーザーダイオードは、公称出力の60～100%の間で非常に狭い発光スペクトルを持つ976nmで良好にロックする特別バージョンです。 OPTION-5：ハイパワーコリメーターに対応します。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 7 690€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |

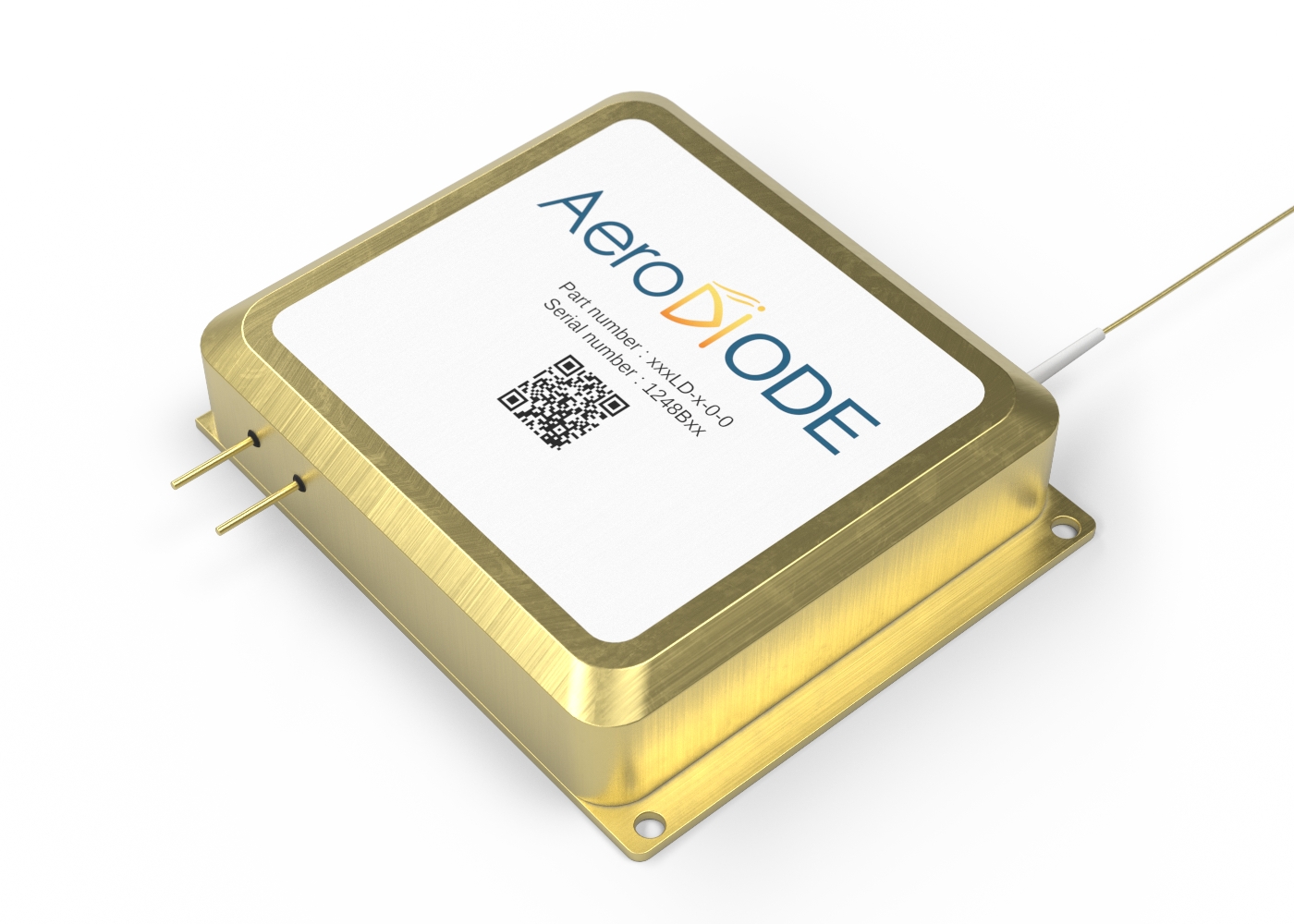

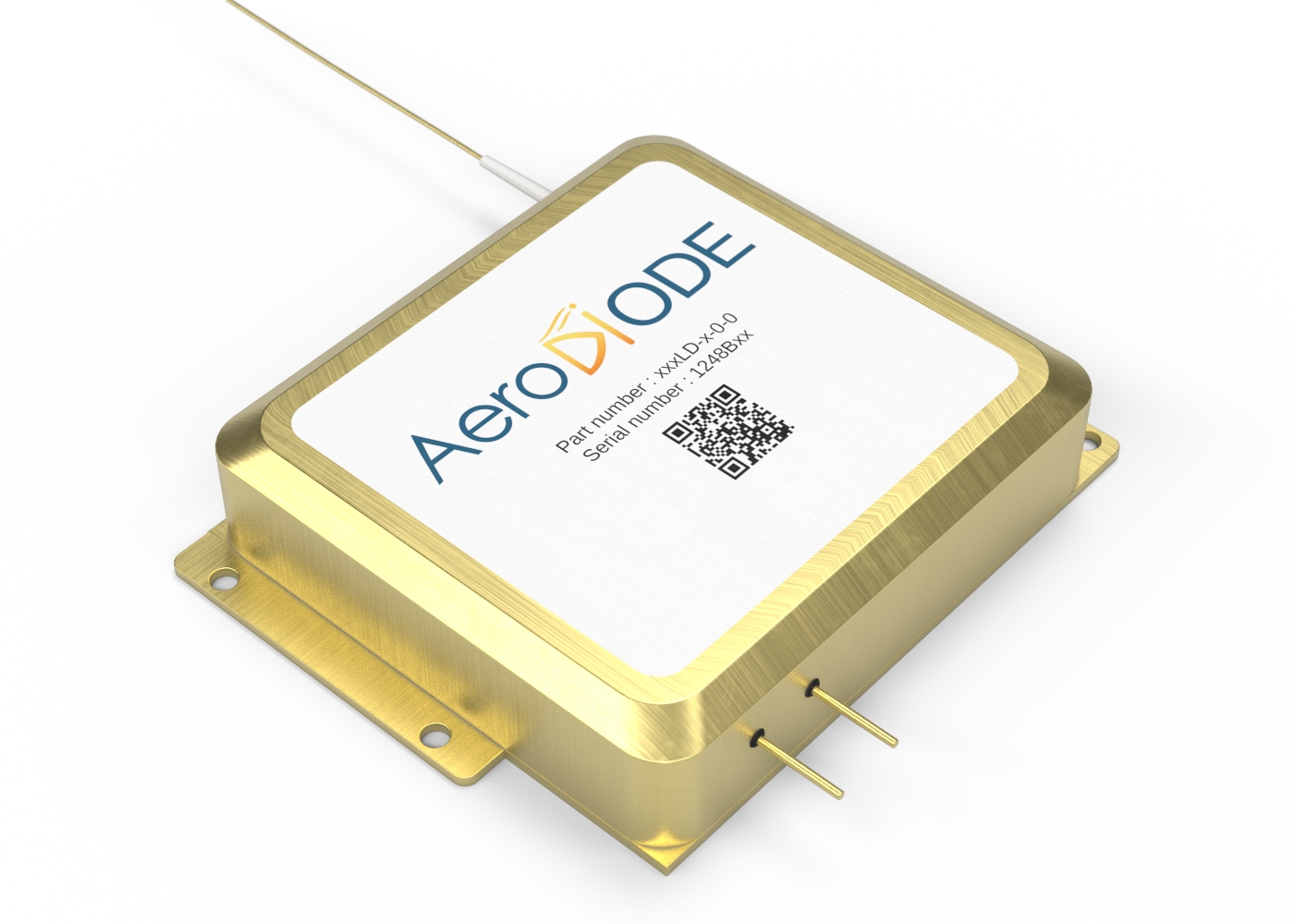

 | Model 7 (140W ) レーザーダイオード単体 PN : 976LD-7-0-0 | 106(コア)/125/250/900μmマルチモードレーザダイオード（NA=0.22）から976nmで最大140Wを放射する高出力レーザダイオードとSMA905ハイパワーファイバコネクタを搭載。 OPTION-5：ハイパワーコリメーターに対応します。 | 2 995€ | 今日 | |||
| Model 7 (140W) "CCM "ドライバー搭載 PN : 976LD-7-4-1 | 976nmのマルチモードレーザーダイオードを搭載したオープンフレームCWドライバー。 106(コア)/125/250/900μmマルチモードファイバ(NA=0.22)から最大140WのCW光出力、SMA905ハイパワーファイバコネクタを使用。 OPTION-5：ハイパワーコリメーターに対応します。 | 7 290€ | 1〜2週間 | |||
| モデル7（140W）「CCMI」モジュール内蔵 PN : 976LD-7-4-2 | 976nmのマルチモードレーザーダイオードを搭載したターンキー一体型CWドライバ。 105μmコア/3mmメタル保護ジャケットマルチモードファイバ（NA=0.22）から最大140WのCW光出力が得られます。 ハイパワーSMA905ファイバーコネクターが付属しています。 OPTION-5：ハイパワーコリメーターに対応します。 注：CCM、CCMIは24V電源が必要な機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 8 490€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION 5：ハイパワーコリメーター PN : オプション-5 | SMAコネクター用12mmビームハイパワーコリメーター。 焦点距離36mm。 960～1150nmをカバーするAR処理。 CWおよびパルスモードでの高いダメージスレッショルド。 レーザーダイオードモデル3～5に対応：レーザーダイオード単体、レーザーダイオード＋ドライバーのソリューション。 | 495€ | 1〜2週間 | |||
 | OPTION-6 : モードストリッパー付ハイパワーコネクター PN : オプション-6 | マルチモードレーザーダイオード用の特殊SMAハイパワーコネクターです。 標準のSMAコネクターに代わるこのオプションは、マイクロマシニング・アプリケーションのように、かなりのレベルの光の逆反射が起こりうるアプリケーションに適しています。 モデル5（60W）以上のレーザーダイオード：レーザーダイオード単独、またはレーザーダイオード＋ドライバーソリューションに対応しています。 | 995€ | 9〜12週間 |
