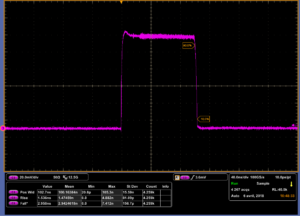

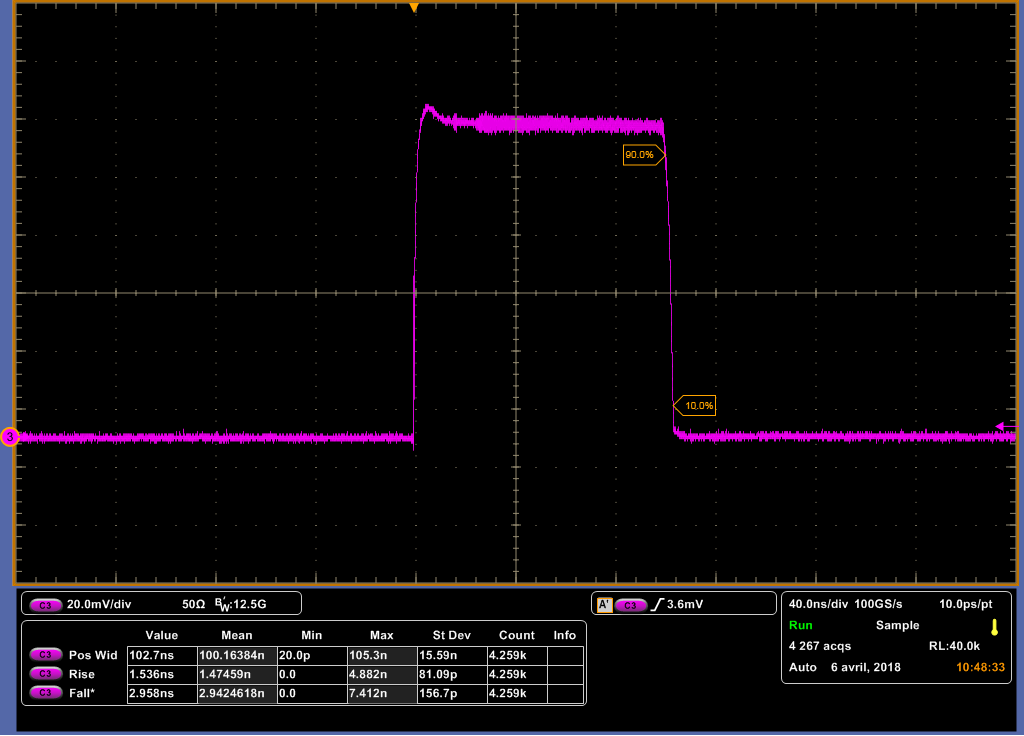

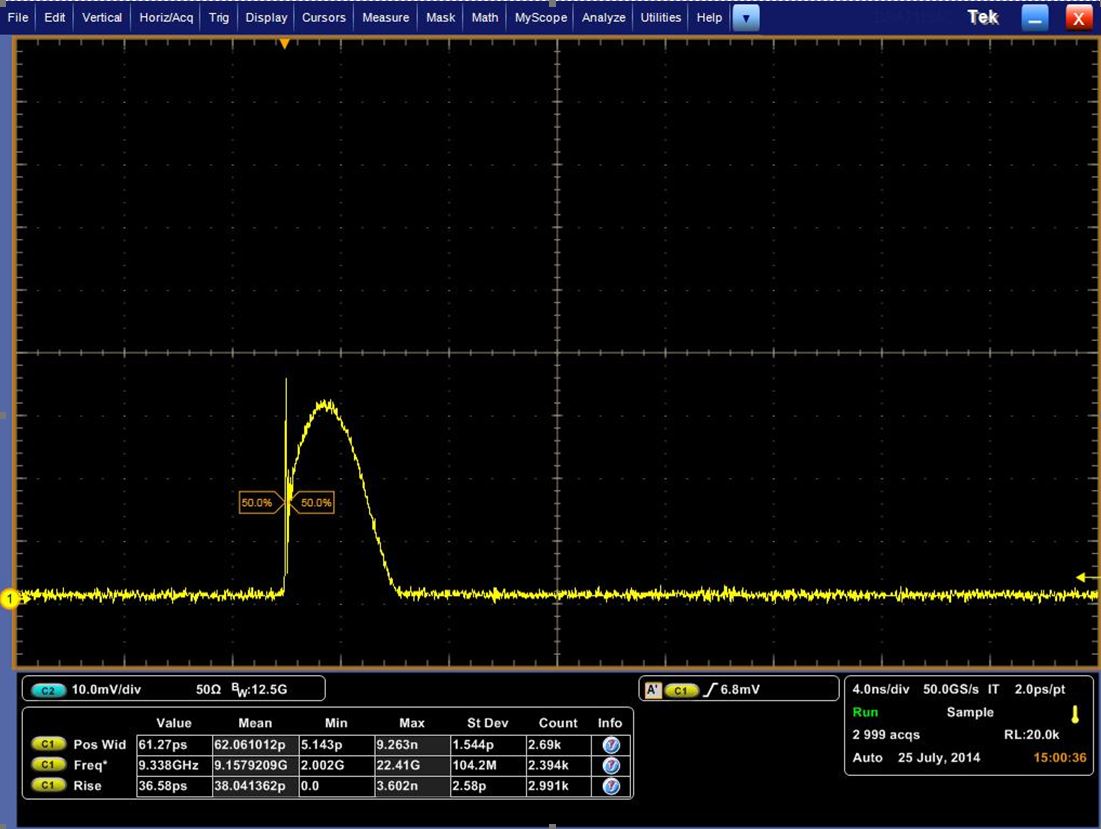

シングルモード1560nmレーザーダイオードは、ナノ秒パルス領域で100mWまでの高出力に達することができる。 ほとんどのターンキー・ダイオード＋ドライバ・ソリューションは、パルス幅1ナノ秒までのシングル・ショットからCW性能まで最適化されています。 1560nmレーザーダイオードの精密パルスは、オンボードのパルスジェネレーターによって内部で生成されるか、外部TTL信号からオンデマンドで生成される。 複雑なバースト形状の生成が容易になる。
From: 400€
発送はすべてDHL Expressで行います。
1560 nm レーザーダイオード
主な特長（すべての構成と価格を見るには下にスクロールしてください）：
これらの1560nmレーザーダイオードと当社のハイエンドフレキシブルパルスレーザーダイオードドライバーとの組み合わせは、テレコム、ファイバーレーザー、LIDAR、3Dセンシング、分光、量子研究開発チームにとって理想的なツールです。 特にルビジウム原子の2光子分光（1560.5nmレーザーダイオード）には興味深い。
| Laser Diode model | Datasheet | Power (CW) | Technology | Center Wavelength | Typical linewidth* | Power (Pulse – typical) | Current/ Voltage (typ) | Form factor | Fiber & connector | Price |
|---|---|---|---|---|---|---|---|---|---|---|

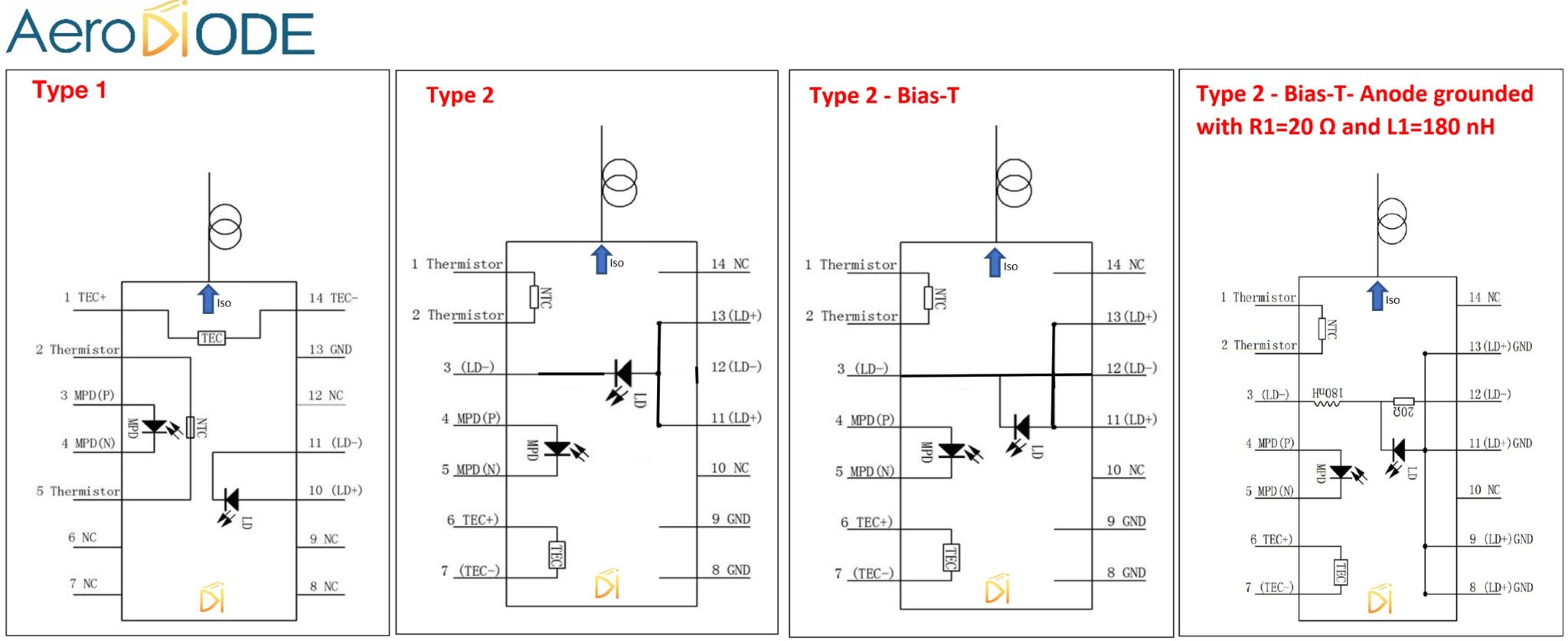

| Model 1 | Datasheet | 10 mW | DFB single-frequency | 1560 nm | 1 MHz | 20 mW | 60 mA/1.6 V | 14 pin butterfly-type 1 with isolator (Other pin or isolator configuration available on demand) | 9 µm singlemode Corning SMF28 or PM15-U25D or equivalent FC/APC connector | Scroll down ! |
| Model 2 | Datasheet | 30 mW | DFB single-frequency | 1560 nm | 200 kHz | 45 mW | 200 mA/1.8 V | |||
| Model 3 | Datasheet | 100 mW | DFB single-frequency | 1560 nm | 200 kHz | 150 mW | 650 mA/2.0 V |
最高の線幅性能を得るためには、超低ノイズ・ドライバが必要である。 モデル2とモデル3には、超低ノイズ性能のダイオード＋CWドライバー・ソリューションを以下に提供する。 超低ノイズドライバーは別途購入することもできる。 このページを参照してください :低ノイズレーザーダイオードドライバー

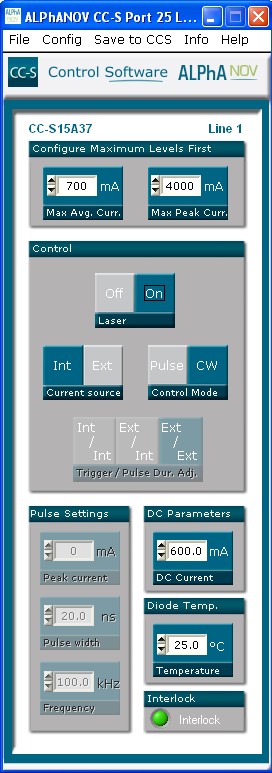

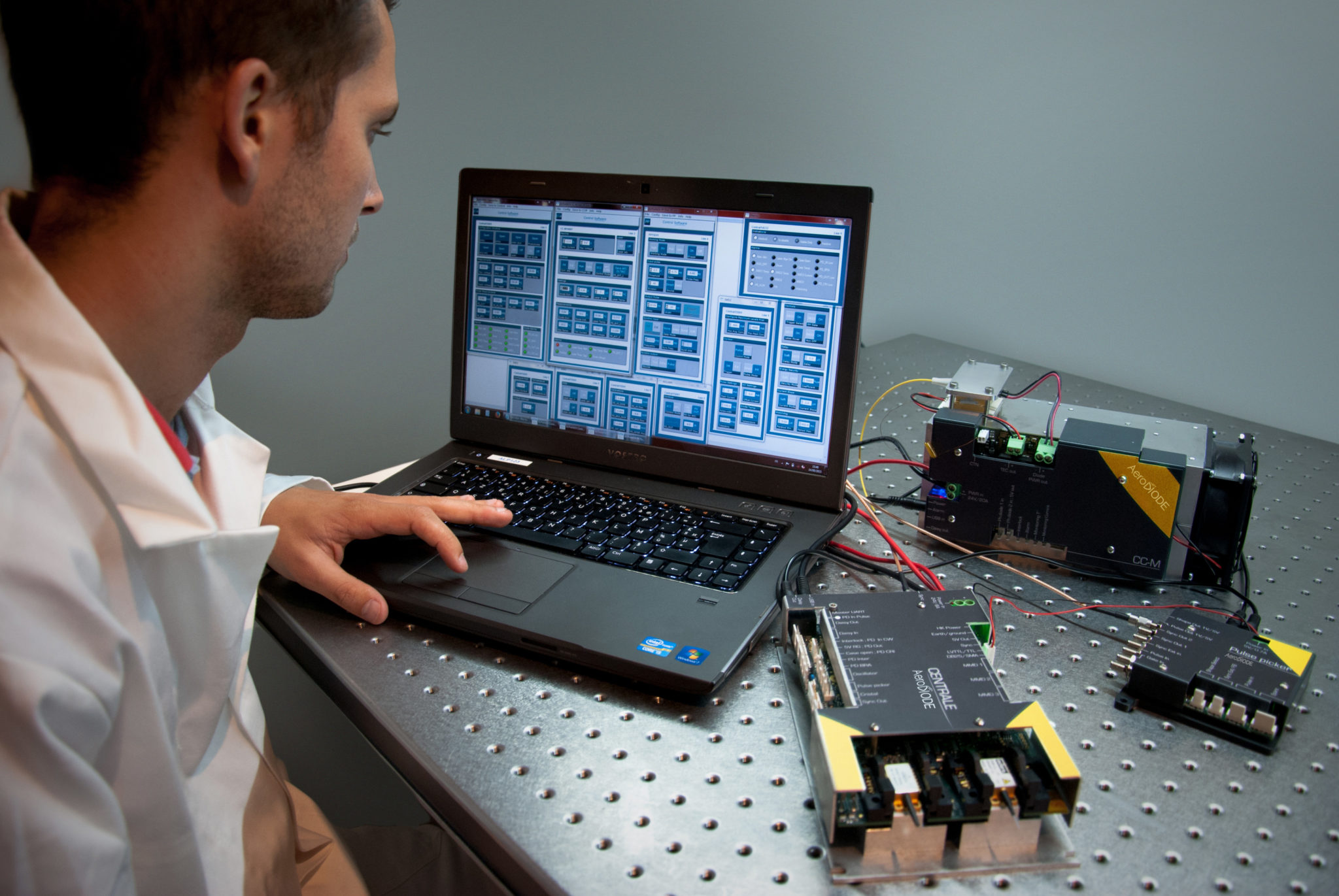

オプション・ドライバのGUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 (LabVIEW VI、DLL、Hexa、Pythonなど）。
これらの 1560nmレーザーダイオードターンキー・ソリューションは、当社の他の製品とも直列に接続することができます：
当社のTOMBAKパルス遅延ジェネレーターと組み合わせることで、ナノ秒領域のあらゆる種類の構造化多重バーストをシミュレートする完全なベンチを簡単に作成できます。
これらの1560nmレーザーダイオードの使用方法については、詳細なチュートリアルをご覧ください：
AeroDIODE製品は、ALPhANOV技術センターで12年以上にわたって開発されてきた独自の最先端技術を活用している。 AeroDIODEは、EPIC ヨーロッパ業界団体と“Route des Lasers “クラスターのメンバーです。
| Laser Diode model | Datasheet | Power (CW) | Technology | Center Wavelength | Typical linewidth* | Power (Pulse - typical) | Current/ Voltage (typ) | Form factor | Fiber & connector | Price |
|---|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | 10 mW | DFB single-frequency | 1560 nm | 1 MHz | 20 mW | 60 mA/1.6 V | 14 pin butterfly-type 1 with isolator (Other pin or isolator configuration available on demand) | 9 µm singlemode Corning SMF28 or PM15-U25D or equivalent FC/APC connector | Scroll down ! |
| Model 2 | Datasheet | 30 mW | DFB single-frequency | 1560 nm | 200 kHz | 45 mW | 200 mA/1.8 V | |||
| Model 3 | Datasheet | 100 mW | DFB single-frequency | 1560 nm | 200 kHz | 150 mW | 650 mA/2.0 V |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|

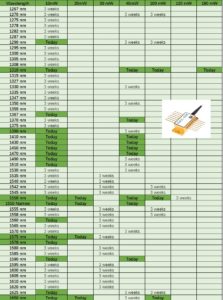

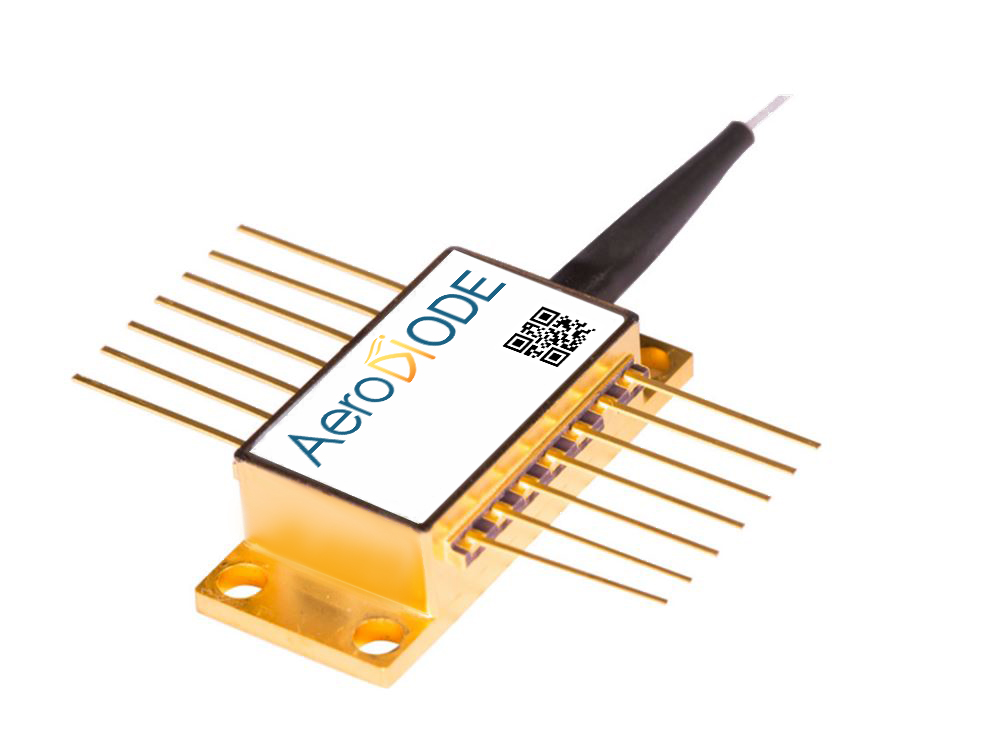

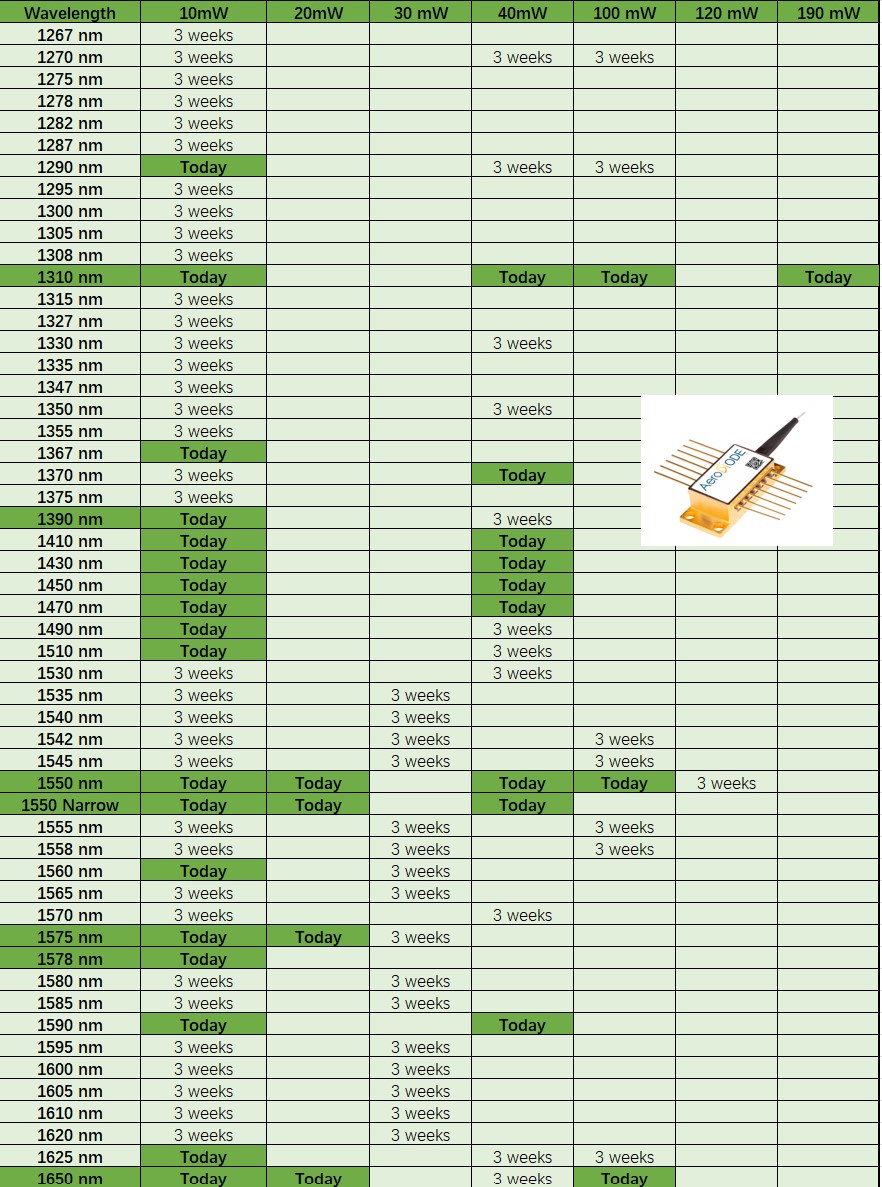

 | モデル1（10mW） PN : 1560LD-1-0-0 | 1560 nm 10 mW バタフライDFBレーザーダイオード単独 . FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 1 345€ | 今日 | |||

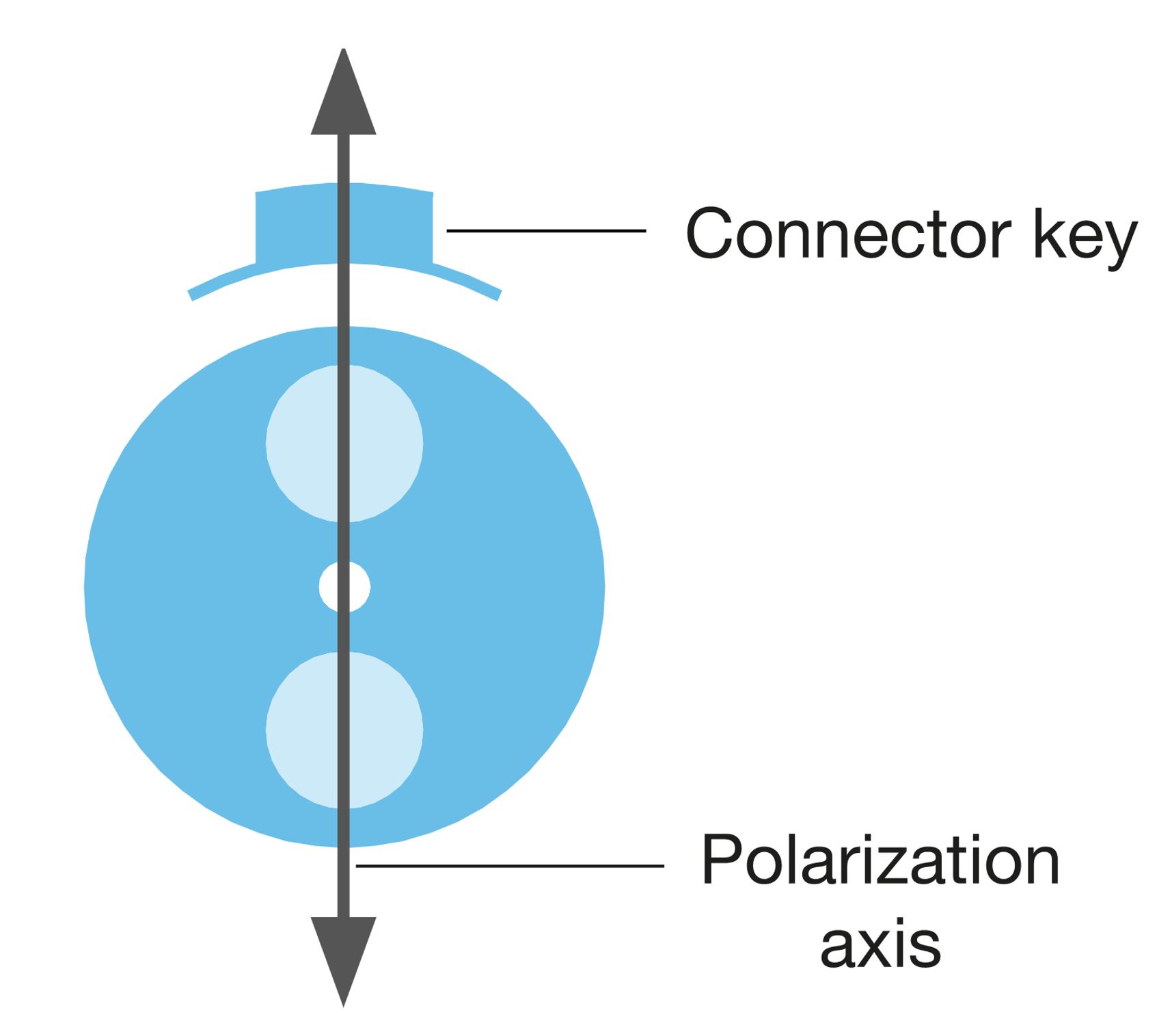

 | OPTION : モデル1用PMファイバー PN : オプション-PM1 | このオプションを使用すると、モデル1には、標準のSMF28の代わりに偏波維持PM1550ファイバーが提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 200€ | 今日 | |||
 | CCS-CWドライバー搭載モデル1（10mW ) PN : 1560LD-1-1-1 | 1560nm 10mWバタフライDFBレーザーダイオードを搭載したオープンフレームCWドライバー。 FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 3 440€ | 2〜5日 | |||

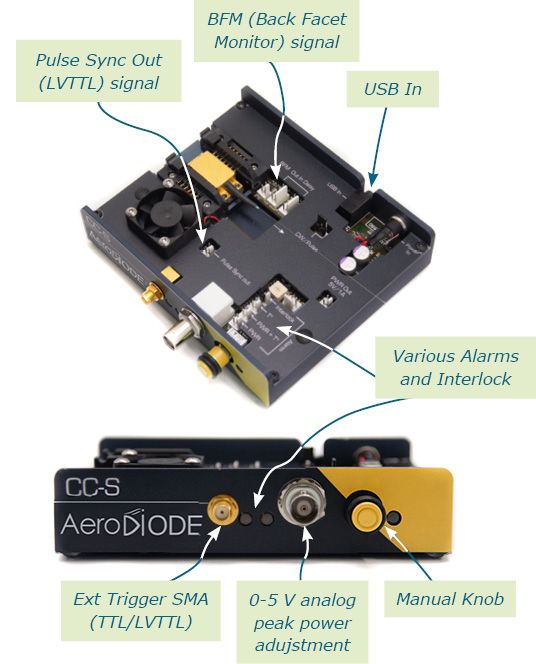

 | 「CCS」ドライバー付き モデル1（10mW） PN : 1560LD-1-2-1 | 1560 nm 10 mW バタフライDFBレーザーダイオードを搭載したオープンフレームパルス＆CWドライバー。 FC-APCコネクタ付きのSMF28ファイバ; 1.5nsまでのパルス幅;最大4MHzのパルス繰り返し周波数。 OPTION 2 (250 MHz バージョン - 下記参照) と互換性があります ; PM ファイバーバージョンもあり、1270～1650 nm の他の波長でも使用可能です。 | 4 340€ | 2〜5日 | |||

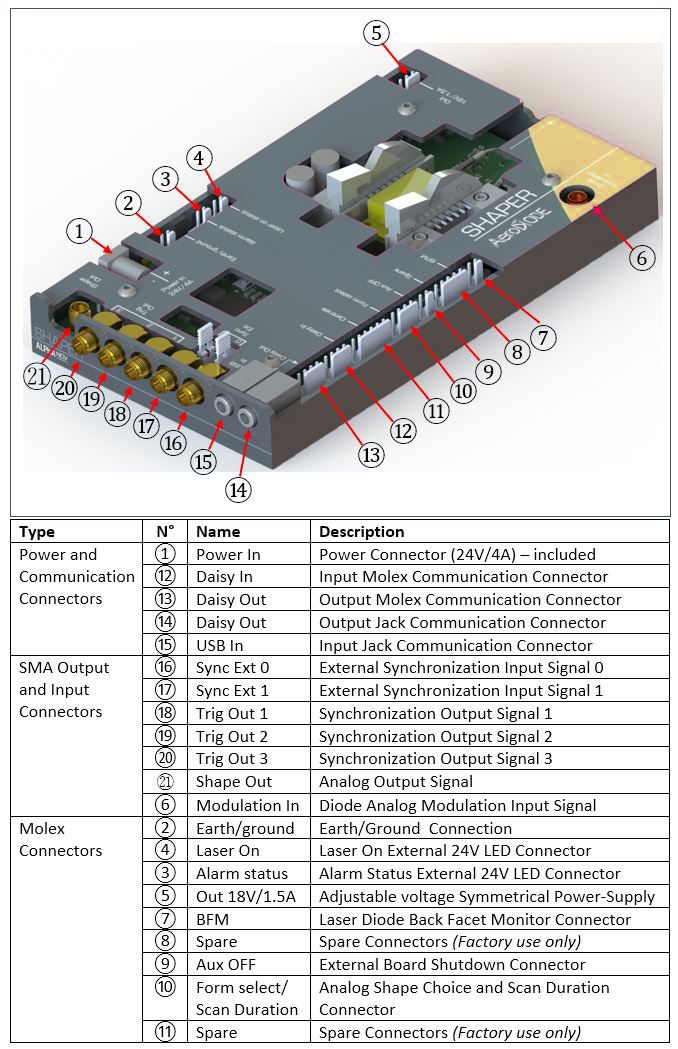

 | シェイパードライバー搭載モデル1（10mW ) PN : 1560LD-1-3-1 | 10 mW 1560 nm DFBレーザーダイオードを搭載したオープンフレーム・パルスドライバー。 最大20mWのパルス出力。 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能 - これらのバージョンについては、弊社にお問い合わせください。 | 6 340€ | 2〜5日 | |||
 | CCSI-CWモジュール内蔵モデル1（10mW ) PN : 1560LD-1-1-2 | 1560nmのターンキー集積型CW DFBレーザーダイオードモジュール。 CWパワーは最大10mW。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 オプション-1（3mmコリメータ）、オプション-3（ベンチトップバージョン）に対応（下記参照） - PMファイバーバージョンもあり、1270～1650nmの間で他の波長でも利用可能 - これらのバージョンについてはお問い合わせください。 | 4 640€ | 1〜2週間 | |||
| CCSIモジュール内蔵モデル1（10mW ) PN : 1560LD-1-2-2 | パルスおよびCW発振用の1560nmのターンキー一体型DFBレーザーダイオードモジュール。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 CW出力は最大10mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応 - 下記参照。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 5 540€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル2（30mW） PN : 1560LD-2-0-0 | 1560 nm 30 mW バタフライDFBレーザーダイオード単独 . FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 1 995€ | 今日 | |||
| OPTION : モデル2用PMファイバー PN : オプション-PM2 | このオプションを使用すると、モデル2には、標準のSMF28の代わりに偏波維持PM1550ファイバーが提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 300€ | 今日 | |||
| CCS-CW ドライバー搭載モデル2（30mW ) PN : 1560LD-2-1-1 | 1560nmのバタフライDFBレーザーダイオードとFC/APCコネクタ付きSMF28ファイバーを搭載したオープンフレームCWドライバー。 最大30mWのCW光パワー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 4 090€ | 2〜5日 | |||
| CCSドライバー搭載モデル2（30mW ) PN : 1560LD-2-2-1 | 1560nmバタフライDFBレーザーダイオードとSMF28ファイバー出力（FC-APCコネクタ）を備えたオープンフレームパルス＆CWドライバー。 最大30mWのCW光パワー；最大1.5nsのパルス幅；最大4MHzのパルス繰り返し周波数。 OPTION 2 (250 MHz バージョン)に対応； PM バージョンもあり、1270～1650 nm の任意の波長で使用可能です。 | 4 990€ | 2〜5日 | |||

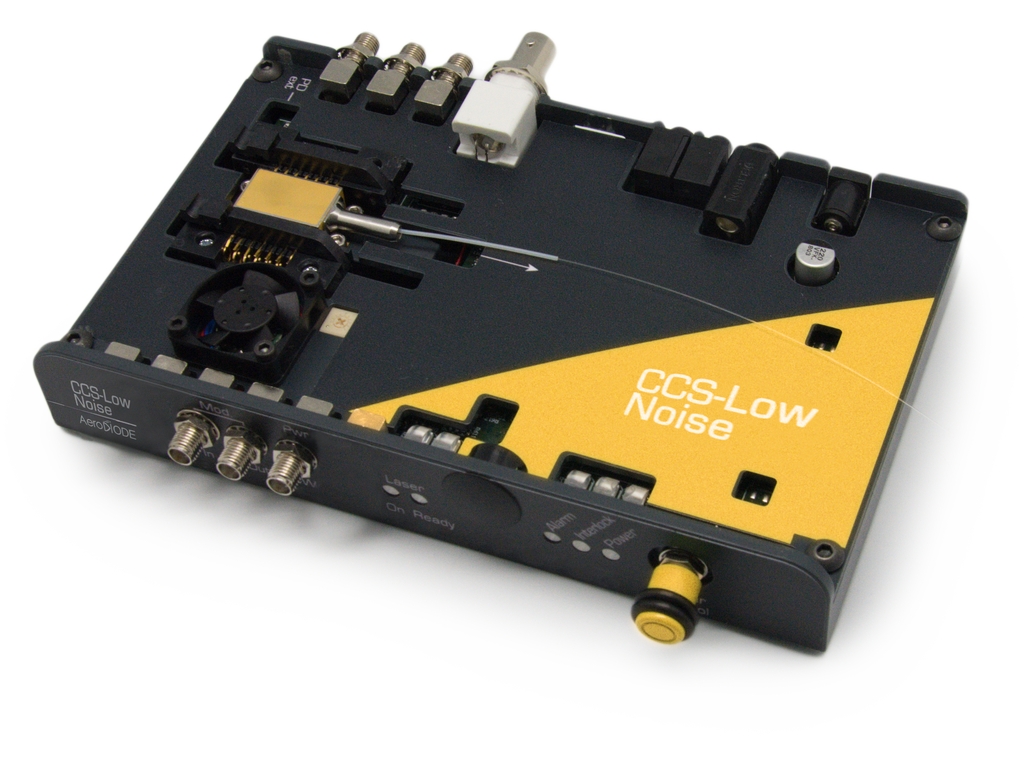

 | 「CCS-低ノイズ」ドライバー搭載 モデル2（30mW） PN : 1560LD-2-LN-1 | 1560nmバタフライDFBレーザーダイオードとSMF28ファイバー（FC/APCコネクター）を使用した、最高の線幅を実現するオープンフレームCW超低ノイズドライバーです。 最大30mWのCW光パワー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 6 790€ | 2〜5日 | |||
| シェイパードライバー搭載モデル2（30mW ) PN : 1560LD-2-3-1 | 30 mW 1560 nm DFBレーザーダイオードを搭載したオープンフレーム・パルスドライバー。 最大30mWパルス。 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 6 990€ | 1〜2週間 | |||
| CCSI-CWモジュール内蔵モデル2（30mW ) PN : 1560LD-2-1-2 | 1560nmのターンキー集積型CW DFBレーザーダイオードモジュール。 CWパワーは最大30mW。 FC/APC出力コネクタを備えたSMF28金属保護PMファイバ出力。 オプション-1（3mmコリメーター）に対応。 およびオプション3（ベンチトップ仕様）に対応。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 5 290€ | 1〜2週間 | |||
| CCSIモジュール内蔵モデル2（30mW ) PN : 1560LD-2-2-2 | パルスおよびCW発振用の1560nmのターンキー一体型DFBレーザーダイオードモジュール。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 CW出力は最大30mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 6 190€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル3（100mW） PN : 1560LD-3-0-0 | 1560 nm 100 mW バタフライDFBレーザーダイオード単独 . FC-APCコネクタ付きSMF28ファイバー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 2 495€ | 3週間 | |||
| オプション：モデル3用PMファイバー PN : オプション-PM3 | 本オプションにより、Model 3は標準のSMF28の代わりに偏波保持型のPM1550ファイバーが提供されます。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 | 400€ | 3週間 | |||
| CCS-CW ドライバー搭載モデル3（100mW ) PN : 1560LD-3-1-1 | 1560nmバタフライレーザーダイオードとFC/APCコネクタ付きSMF28ファイバーを備えたオープンフレームCWドライバー。 最大100mWのCW光パワー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 5 790€ | 3〜4週間 | |||
| 「CCS」ドライバー搭載モデル3（100mW） PN : 1560LD-3-2-1 | 1560nmバタフライレーザーダイオードとSMF28ファイバー出力（FC-APCコネクター）を備えたオープンフレームパルス＆CWドライバー。 最大100mWのCW光パワー；最大1.5nsのパルス幅；最大4MHzのパルス繰り返し周波数。 OPTION 2 (250 MHz バージョン)に対応； PM バージョンもあり、1270～1650 nm の任意の波長で使用可能です。 | 6 690€ | 3〜4週間 | |||
| "CCS-Low noise "ドライバー搭載モデル3（100mW） PN : 1560LD-3-LN-1 | 1560nmバタフライDFBレーザーダイオードとSMF28ファイバー（FC/APCコネクター）を使用した、最高の線幅を実現するオープンフレームCW超低ノイズドライバーです。 最大100mWのCW光パワー。 PMバージョンもあり、1270～1650 nmの他の波長でも使用可能です。これらの特別バージョンについては、お問い合わせください。 | 7 290€ | 3〜4週間 | |||
| シェイパードライバー搭載モデル3（100mW ) PN : 1560LD-3-3-1 | 100 mW 1560 nmレーザーダイオードを搭載したオープンフレーム・パルスドライバー。 最大100mWパルス。 分解能0.5 ns、パルス幅最大8 µsのナノ秒パルス形状をユーザー設計可能（AWGパルス発生器を内蔵）。 パルス幅1.5 nsまで。 最大20 MHzのパルス繰り返しレート。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 7 490€ | 3〜4週間 | |||
| CCSI-CWモジュール内蔵モデル3（100mW ) PN : 1560LD-3-1-2 | 1560nmのターンキー一体型CWレーザーダイオードモジュール。 CWパワーは最大100mW。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 オプション-1（3mmコリメーター）に対応。 また、PM ファイバーバージョンもあり、1270～1650 nm の任意の波長で利用可能です。 | 5 790€ | 3〜4週間 | |||
| CCSIモジュール内蔵モデル3（100mW ) PN : 1560LD-3-2-2 | パルスおよびCW発光用の1560nmのターンキー統合型レーザーダイオードモジュール。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 CW出力は最大100mW。 パルス幅1.5 nsまで。 最大4MHzのパルス繰り返しレート。 オプション-1（3mmコリメーター）、オプション-2（250MHzバージョン）、オプション-3（ベンチトップバージョン）に対応。 PMファイバーバージョンもあり、1270～1650nmの任意の波長で使用可能です。 | 6 690€ | 3〜4週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | オプション1：3mm光学コリメーター PN : オプション-1 | ARコーティングを施したビーム径3mmの小型光コリメーター。 | 445€ | 2〜5日 | |||
 | オプション2：250 MHz繰り返し周波数 PN : オプション-2 | 「Pulse＆CW」レーザーダイオードドライバーおよび「Pulse＆CW」レーザーダイオードモジュール専用の250 MHz内部パルスジェネレーター（4MHzまたは10MHzではなく）。 | 995€ | 3〜4週間 | |||
 | オプション3：OEMモジュールの代わりに最終ユーザー向けのベンチトップ・バージョン PN : オプション-3 | 当社のモジュールはすべて、OEM統合に理想的な製品です。 このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。 このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。 | 495€ | 3〜4週間 |
To receive your quotation instantaneously by email, please add products to cart and follow instructions.
(Note : by following this instant quote process on this shopping site, American customers can select to receive this instant quote from our US-based partner Research Lab Source. RLS offers the same price & delivery as Aerodiode and is a registered vendor in most university and government research lab purchasing)
お見積もりをメールですぐに受け取るには、商品をカートに入れ、指示に従ってください。
(注：本ショッピングサイトのインスタント見積もりプロセスに従うことで、米国のお客様は、米国に拠点を置く当社のパートナーであるResearch Lab Sourceからこのインスタント見積もりを受け取ることを選択できます。 RLS は、Aerodiode と同じ価格と納期を提供し、ほとんどの大学および政府研究所の購買に登録されているベンダーです。)
