1480nmのシングルモードレーザーダイオードは、DFBまたはブラッググレーティング技術により、CW領域において極めて安定で低ノイズであることが特徴です。 ほとんどのターンキーダイオード+ドライバソリューションは、1ナノ秒までのパルス幅の長さでシングルショットからCWパフォーマンスまで最適化されています。 1480nmのレーザーダイオードの精密パルスは、オンボードのパルスジェネレーターによって内部で生成され、また外部TTL信号からオンデマンドで生成されます。
From: 200€
発送はすべてDHL Expressで行います。
1480nmレーザーダイオード主な特徴 (スクロールダウンしてすべての構成と価格を見る) :
これらの1480nmレーザーダイオードは、ファイバーレーザーダイオードドライバーなどのハイエンドフレキシブルドライバーと組み合わせて、EDFA（エルビウム添加ファイバーアンプ）やファイバーレーザー、その他のレーザー光源におけるEr3+イオン励起に最適なツールになります。 最大30Wの1480nmレーザーダイオードは、熱表面レーザー物質相互作用やIRカメラ照明を必要とする様々なアプリケーションに携わる研究開発チームに最適です。
| Laser Diode model | Datasheet | Power (CW) | Technology | Center Wavelength | Typical linewidth* | Power (Pulse – typical) | Current/ Voltage (typ) | Form factor | Fiber & connector | Price |
|---|---|---|---|---|---|---|---|---|---|---|

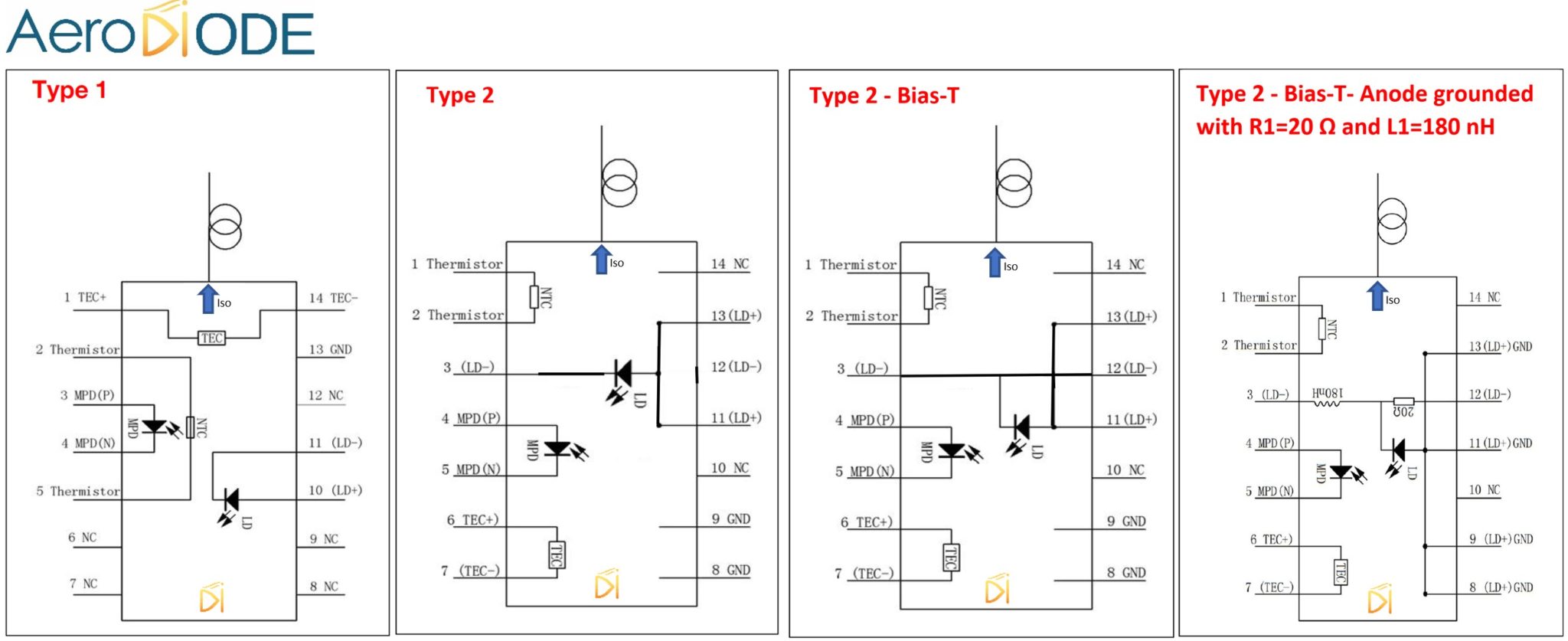

| Model 1 | Datasheet | 10 mW | DFB single-frequency | 1470 nm or 1490 nm | <2 MHz* | > 15 mW | 70 mA/1.6 V | 14 pin butterfly-type 1 with isolator (Other pin configuration available on demand) | 9 µm singlemode Corning SMF28 or PM15-U25D or equivalent ; FC/APC connector | Scroll-down ! |
| Model 2 | Datasheet | 40 mW | DFB single-frequency | 1470 nm or 1490 nm | <200 kHz* | > 60 mW | 300 mA/1.6 V | |||
| Model 3 | Datasheet | 400 mW | Bragg grating – singlemode | 1480 nm | < 2 nm | > 600 mW | 1300 mA/1.6 V | 14 pin butterfly-type 1 | ||
| Model 4 | Datasheet | 15 W | Multimode – Multiemitters | 1470 nm | 15 nm | 15 W | 8.5 A/12.5 V | 2 Pin (80*48*16 mm3) | 105 µm -NA=0.22 SMA905 connector |
|
| Model 5 | Datasheet | 30 W | Multimode – Multiemitters | 1470 nm | 20 nm | 30 W | 8.5 A/26 V | 2 Pin (80*80*25 mm3) |
*すべての構成、価格、リードタイムを見るには、下にスクロールしてください。 最高の線幅性能を得るためには、超低ノイズドライバが必要です。 ローノイズレーザーダイオードドライバー

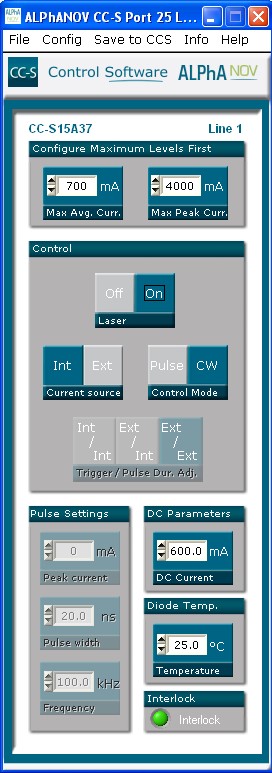

オプションのドライバーのGUIソフトウェアにより、ユーザーはすべてのモジュール機能を完全に制御することができます。 ソフトウェア統合のためのライブラリ（LabVIEW VIs, DLL, Hexa, Pythonなど）を複数含んでいます。
これらの1480nmレーザーダイオードとターンキーソリューションは、当社の他の製品とも直列に動作します（いくつかのドライバモデルとの様々な構成については、以下の注文情報を参照してください）。
これらのレーザーダイオードの使用方法については、詳細なチュートリアルをご覧ください。
AeroDIODE製品は、ALPhANOVテクノロジーセンターで12年以上にわたって開発されてきた、独自の最先端技術を活用しています。 AeroDIODEは、ISO-9001-2015の認証を受けた会社で、EPIC ヨーロッパの業界団体と「Route des Lasers」クラスターのメンバーです。
| Laser Diode model | Datasheet | Power (CW) | Technology | Center Wavelength | Typical linewidth* | Power (Pulse - typical) | Current/ Voltage (typ) | Form factor | Fiber & connector | Price |
|---|---|---|---|---|---|---|---|---|---|---|
| Model 1 | Datasheet | 10 mW | DFB single-frequency | 1470 nm or 1490 nm | <2 MHz* | > 15 mW | 70 mA/1.6 V | 14 pin butterfly-type 1 with isolator (Other pin configuration available on demand) | 9 µm singlemode Corning SMF28 or PM15-U25D or equivalent ; FC/APC connector | Scroll-down ! |
| Model 2 | Datasheet | 40 mW | DFB single-frequency | 1470 nm or 1490 nm | <200 kHz* | > 60 mW | 300 mA/1.6 V | |||
| Model 3 | Datasheet | 400 mW | Bragg grating - singlemode | 1480 nm | < 2 nm | > 600 mW | 1300 mA/1.6 V | 14 pin butterfly-type 1 | ||
| Model 4 | Datasheet | 15 W | Multimode - Multiemitters | 1470 nm | 15 nm | 15 W | 8.5 A/12.5 V | 2 Pin (80*48*16 mm3) | 105 µm -NA=0.22 SMA905 connector |
|
| Model 5 | Datasheet | 30 W | Multimode - Multiemitters | 1470 nm | 20 nm | 30 W | 8.5 A/26 V | 2 Pin (80*80*25 mm3) |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | モデル1（10 mW） PN : 1470LD-1-0-0 | 1470 nm10mWバタフライレーザーダイオードのみ。 FC-APCコネクタ付きのSMF28ファイバ。 PMファイバーバージョン（下記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 OPTION 1（3 mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 | 1 345€ | 今日 | |||
 | オプション：モデル1のPMファイバー PN : オプション-PM1 | このオプションを使用すると、モデル1には、標準のSMF28の代わりに偏波維持PM1550ファイバーが提供されます。 コネクタキーと光の偏光の両方が遅軸に沿って配置されます（業界の標準構成）。 | 200€ | 今日 | |||
 | ”CCS-CW"ドライバーを搭載した PN : 1470LD-1-1-1 | 1470 nm10mWバタフライレーザーダイオードを備えたオープンCWドライバー。 FC-APCコネクタ付きのSMF28ファイバ。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 OPTION 1（3 mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 | 3 440€ | 2〜5日 | |||
 | モデル1（10 mW）"CCS" ドライバーを搭載した PN : 1470LD-1-2-1 | 1470 nm 10 mWバタフライレーザーダイオードを備えたオープンパルス＆CWドライバー。 FC-APCコネクタ付きのSMF28ファイバ; 1.5nsまでのパルス幅;最大4MHzのパルス繰り返し周波数。 OPTION 1（3 mmコリメータ）およびOPTION 2（250 MHzバージョン-以下を参照）と互換性があります。 ページ下部のオプション1-4を参照してください。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 | 4 340€ | 2〜5日 | |||

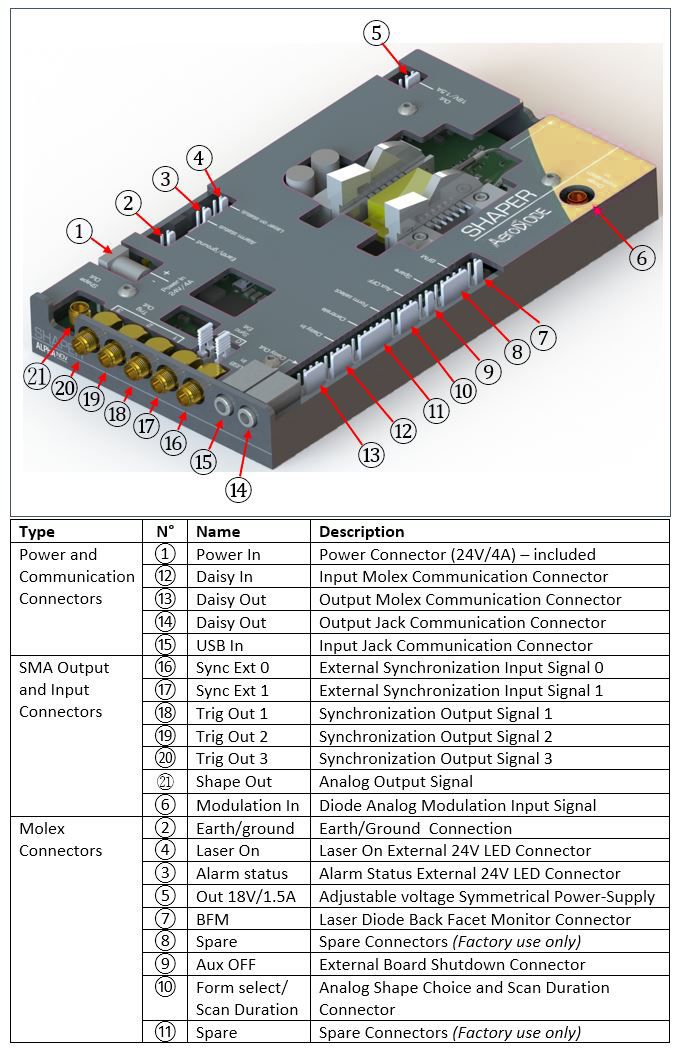

 | モデル1（10 mW）"シェーパー" ドライバーを備えた PN : 1470LD-1-3-1 | 10 mW1470nmレーザーダイオードを備えたオープンパルスドライバー。 最大15mWのパルス。 0.5nsの分解能と最大8µsのパルス幅を備えたユーザー設計のナノ秒パルス形状（AWGパルスジェネレーターが統合されています）。 パルス幅は1.5nsまで。 最大20MHzのパルス繰り返し周波数。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 OPTION 1（3 mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 | 6 340€ | 2〜5日 | |||
 | モデル1（10 mW）"CCSI-CW" モジュール PN : 1470LD-1-1-2 | 1480nmのターンキー一体型CWレーザーダイオードモジュール。 最大10mWのCW電力。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 オプション1（3 mmコリメータ）およびオプション3（ベンチトップバージョン）と互換性があります-PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください） ）。 ページ下部のオプション1-4を参照してください。 | 4 640€ | 1〜2週間 | |||
| モデル1（10 mW) "CCSI" モジュール PN : 1470LD-1-2-2 | パルスおよびCW放射用の1480nmのターンキー統合レーザーダイオードモジュール。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 最大10mWのCW出力電力。 パルス幅は1.5nsまで。 最大4MHzのパルス繰り返し周波数。 OPTION-1（3 mmコリメータ）、OPTION-2（250 MHzバージョン）およびOPTION-3（ベンチトップバージョン）と互換性があります。 ページ下部のオプション1-4を参照してください。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 | 5 540€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル2（40 mW） PN : 1470LD-2-0-0 | 1470 nm40mWバタフライレーザーダイオードのみ。 FC-APCコネクタ付きのSMF28ファイバ。 PMファイバーバージョン（下記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 OPTION 1（3 mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 | 2 195€ | 今日 | |||
| オプション：モデル2のPMファイバー PN : オプション-PM2 | このオプションを使用すると、モデル2には、標準のSMF28の代わりに偏波維持PM1550ファイバーが提供されます。 コネクタキーと光の偏光の両方が遅軸に沿って配置されます（業界の標準構成）。 | 250€ | 3〜4週間 | |||
| モデル2（40 mW）"CCS-CW" ドライバーを搭載 PN : 1470LD-2-1-1 | 1470nmバタフライレーザーダイオードとFC/APCコネクタ付きSMF28ファイバーを備えたオープンCWドライバー。 最大40mWCWの光パワー。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 OPTION 1（3 mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 | 4 290€ | 2〜5日 | |||
| モデル2（40 mW）"CCS" ドライバーを搭載 PN : 1470LD-2-2-1 | 1470 nmバタフライレーザーダイオードとFC-APCコネクタ付きSMF28ファイバー出力を備えたオープンパルス＆CWドライバー。 最大40mWCW光パワー; 1.5nsまでのパルス幅;最大4MHzのパルス繰り返し周波数。 OPTION 1（3 mmコリメータ）およびOPTION 2（250 MHzバージョン）と互換性があります。 ページ下部のオプション1-4を参照してください。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 | 5 190€ | 2〜5日 | |||
| モデル2（40 mW） "Shaper" ドライバー PN : 1470LD-2-3-1 | 40 mW1470nmレーザーダイオードを備えたオープンパルスドライバー。 最大60mWのパルス。 0.5nsの分解能と最大8µsのパルス幅を備えたユーザー設計のナノ秒パルス形状（AWGパルスジェネレーターが統合されています）。 パルス幅は1.5nsまで。 最大20MHzのパルス繰り返し周波数。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 OPTION 1（3 mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 | 7 190€ | 2〜5日 | |||
| モデル2（40 mW）"CCSI-CW" モジュール PN : 1470LD-2-1-2 | 1470nmのターンキー一体型CWレーザーダイオードモジュール。 最大40mWのCW電力。 FC/APC出力コネクタを備えたSMF28金属保護PMファイバ出力。 オプション1（3 mmコリメータ）およびオプション3（ベンチトップバージョン）と互換性があります。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 ページ下部のオプション1-4を参照してください。 | 5 490€ | 1〜2週間 | |||
| モデル2（40 mW）"CCSI" モジュール PN : 1470LD-2-2-2 | パルスおよびCW放射用の1470nmのターンキー統合レーザーダイオードモジュール。 FC/APC出力コネクタを備えたSMF28金属保護ファイバ出力。 最大40mWのCW出力電力。 パルス幅は1.5nsまで。 最大4MHzのパルス繰り返し周波数。 OPTION-1（3 mmコリメータ）、OPTION-2（250 MHzバージョン）、およびOPTION-3（ベンチトップバージョン）と互換性があります。 ページ下部のオプション1-4を参照してください。 PMファイバーバージョン（上記のオプションを参照）でも利用可能であり、1270〜1650 nmの他の波長でも利用可能です（特別な波長のニーズについてはお問い合わせください）。 | 6 390€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
| モデル3（400 mW） PN : 1480LD-3-0-0 | 1480 nm400mWバタフライレーザーダイオードのみ。 FC-APCコネクタ付きのPM1550（または同等の）ファイバ。 OPTION 1（3 mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 1420〜1500nmの任意の波長でも利用できます。 | 2 195€ | 今日 | |||
| モデル3（400 mW）"CCS-CW" ドライバーを搭載 PN : 1480LD-3-1-1 | 1480nmバタフライレーザーダイオードとFC/APCコネクタ付きPM1550（eq）ファイバーを備えたオープンCWドライバー。 最大400mWCWの光パワー。 OPTION-1（3mmコリメータ）と互換性があります。 1420〜1500 nmの他の波長でも利用できます（特別な波長が必要な場合はお問い合わせください）。 ページ下部のオプション1-4を参照してください。 | 4 290€ | 2〜5日 | |||
| モデル3（400 mW）"CCS" ドライバーを搭載 PN : 1480LD-3-2-1 | 1480 nmバタフライレーザーダイオードとFC-APCコネクタ付きSMF28ファイバー出力を備えたオープンパルス＆CWドライバー。 最大400mWCW光パワー; 1.5nsまでのパルス幅;最大4MHzのパルス繰り返し周波数。 OPTION-1（3 mmコリメータ）およびOPTION-2（250 MHzバージョン）と互換性があります。 ページ下部のオプション1-4を参照してください。 1420〜1500 nmの他の波長でも利用できます（特別な波長が必要な場合はお問い合わせください）。 | 5 190€ | 2〜5日 | |||
| モデル3（400 mW） "Shaper" ドライバーを搭載 PN : 1480LD-3-3-1 | 400 mW1480nmレーザーダイオードを備えたオープンパルスドライバー。 0.5nsの分解能と最大8µsのパルス幅を備えたユーザー設計のナノ秒パルス形状（AWGパルスジェネレーターが統合されています）。 パルス幅は1.5nsまで。 最大20MHzのパルス繰り返し周波数。 1420〜1500 nmの他の波長でも利用できます（特別な波長が必要な場合はお問い合わせください）。 OPTION-1（3mmコリメータ）と互換性があります。 ページ下部のオプション1-4を参照してください。 | 7 190€ | 1〜2週間 | |||
| モデル3（400 mW）"CCSI-CW" モジュール PN : 1480LD-3-1-2 | 1480nmのターンキー一体型CWレーザーダイオードモジュール。 最大400mWのCW電力。 PM1550（eq）FC/APC出力コネクタを備えた金属保護PMファイバ出力。 オプション1（3 mmコリメータ）およびオプション3（ベンチトップバージョン）と互換性があります。 1420〜1500 nmの他の波長でも利用できます（特別な波長が必要な場合はお問い合わせください）。 ページ下部のオプション1-4を参照してください。 | 5 490€ | 1〜2週間 | |||
| モデル3（400 mW）"CCSI" モジュール PN : 1480LD-3-2-2 | パルスおよびCW放射用の1480nmのターンキー統合レーザーダイオードモジュール。 PM1550（eq）FC/APC出力コネクタを備えた金属保護ファイバ出力。 最大400mWのCW出力電力。 パルス幅は1.5nsまで。 最大4MHzのパルス繰り返し周波数。 OPTION-1（3 mmコリメータ）、option-2（250 MHzバージョン）、およびOPTION-3（ベンチトップバージョン）と互換性があります。 ページ下部のオプション1-4を参照してください。 1420〜1500 nmの他の波長でも利用できます（特別な波長が必要な場合はお問い合わせください）。 | 6 390€ | 1〜2週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | モデル4（15W） PN : 1470LD-4-0-0 | 105(core)/125/250/900 μmマルチモードレーザーダイオード（NA=0.22）から1470 nmで最大15 Wを発する高出力レーザーダイオードです。 SMA光コネクタ出力。 オプション4と互換性があります：ハイパワーコリメータ（以下を参照） | 4 995€ | 5〜8週間 | |||
 | ハイパワードライバー "CCM "搭載モデル4（15W PN : 1470LD-4-4-1 | 1470nmマルチモードレーザーダイオードを備えたオープンCWドライバー。 105(コア)/125/250/900μmマルチモードファイバ(NA=0.22)から最大15WのCW光パワーを取り出すことができます。 SMA光コネクタ出力。 オプション4：ハイパワーコリメータと互換性があります（以下を参照）。 注）CCM、CCMIは24V電源の機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 7 495€ | 5〜8週間 | |||
 | CCMIドライバー内のモデル4（15W）。 PN : 1470LD-4-4-2 | 1470nmマルチモードレーザーダイオードを備えたターンキー統合CWドライバー。 105μmコア/3mmメタル保護ジャケットマルチモードファイバ（NA=0.22）から最大15WのCW光パワーを取り出すことができます。 ハイパワーコネクターが付属しています。 オプション4と互換性があります：高出力コリメータ。 注）CCM、CCMIは24V電源の機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 8 895€ | 5〜8週間 | |||
 | 新機能：HPHS - ハイパワーナノセコンド PN : 1470HPHS-1/2/3 | 1470±20nmの高出力パルスレーザーダイオードモジュール - 最小/最大パルス幅：1 ns/2000 ns、最大ピークパワー：35 W - 最大デューティサイクル：0.01%～10% ; ファイバーコネクタ：SMA905 ; 1 nsまでのパルス幅調整、ピークパワー調整、3種類のトリガーモード ; 注：この価格は目安です - すべてのサブバージョン、価格、リードタイムについては製品ページへのリンクに従ってください。 | 13 995€ | 5〜8週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | モデル5（30W） PN : 1470LD-5-0-0 | 105（コア）/ 125/250/900µmマルチモードレーザーダイオード（NA = 0.22）から1470nmで最大30Wを放射する高出力レーザーダイオード。 SMA光コネクタ出力。 オプション4と互換性があります：ハイパワーコリメータ（以下を参照） | 6 995€ | 5〜8週間 | |||
| ハイパワードライバー "CCM "搭載モデル5（30W PN : 1470LD-5-4-1 | 1470nmマルチモードレーザーダイオードを備えたオープンCWドライバー。 105（コア）/ 125/250/900µmマルチモードファイバからの最大30 W CW光パワー（NA = 0.22）。 SMA光コネクタ出力。 オプション4：ハイパワーコリメータと互換性があります（以下を参照）。 注）CCM、CCMIは24V電源の機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 9 995€ | 5〜8週間 | |||
| CCMIドライバー内のモデル5（30W）。 PN : 1470LD-5-4-2 | 1470nmマルチモードレーザーダイオードを備えたターンキー統合CWドライバー。 105 µmコア/3mm金属保護ジャケットマルチモードファイバからの最大30WCW光パワー（NA = 0.22）。 ハイパワーコネクターが付属しています。 オプション4と互換性があります：高出力コリメータ。 注）CCM、CCMIは24V電源の機器です。 対応電源のご提案をご希望の場合は、お問い合わせください。 | 10 495€ | 5〜8週間 | |||
| 新機能：HPHS - ハイパワーナノセコンド PN : 1470HPHS-1/2/3 | 1470±20nmの高出力パルスレーザーダイオードモジュール - 最小/最大パルス幅：1 ns/2000 ns、最大ピークパワー：35 W - 最大デューティサイクル：0.01%～10% ; ファイバーコネクタ：SMA905 ; 1 nsまでのパルス幅調整、ピークパワー調整、3種類のトリガーモード ; 注：この価格は目安です - すべてのサブバージョン、価格、リードタイムについては製品ページへのリンクに従ってください。 | 13 995€ | 5〜8週間 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | オプション1：3mm光コリメータ PN : オプション1 | ARコーティングを施したスモールフォームファクタの3mm光コリメータ。 （レーザーダイオードモデル1〜3のみ） | 445€ | 2〜5日 | |||
 | オプション2：250MHzの繰り返しレート PN : オプション-2 | 「Pulse＆CW」レーザーダイオードドライバーおよび「Pulse＆CW」レーザーダイオードモジュール専用の250 MHz内部パルスジェネレーター（4MHzまたは10MHzではなく）。 （レーザーダイオードモデル1〜3） | 995€ | 2〜5日 | |||
 | オプション3：OEMモジュールではなく最終ユーザー向けのベンチトップバージョン PN : オプション-3 | すべてのモジュールは、OEM組み込み用途に理想的な製品です。 このオプションは、製品をベンチトップとして使用する場合に、より多くの機能を追加します。ユーザーのキー、前面のオン/オフスイッチなど。 このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ使用できます（レーザーダイオードモデル1〜3） | 495€ | 1〜2週間 | |||
 | オプション4：高出力コリメータ PN : オプション-4 | SMAコネクター用10mmビームハイパワーコリメーター。 レーザーダイオードモデル4と互換性があります：レーザーダイオードのみまたはレーザーダイオード+ドライバーソリューション。 | 495€ | 2〜5日 |
