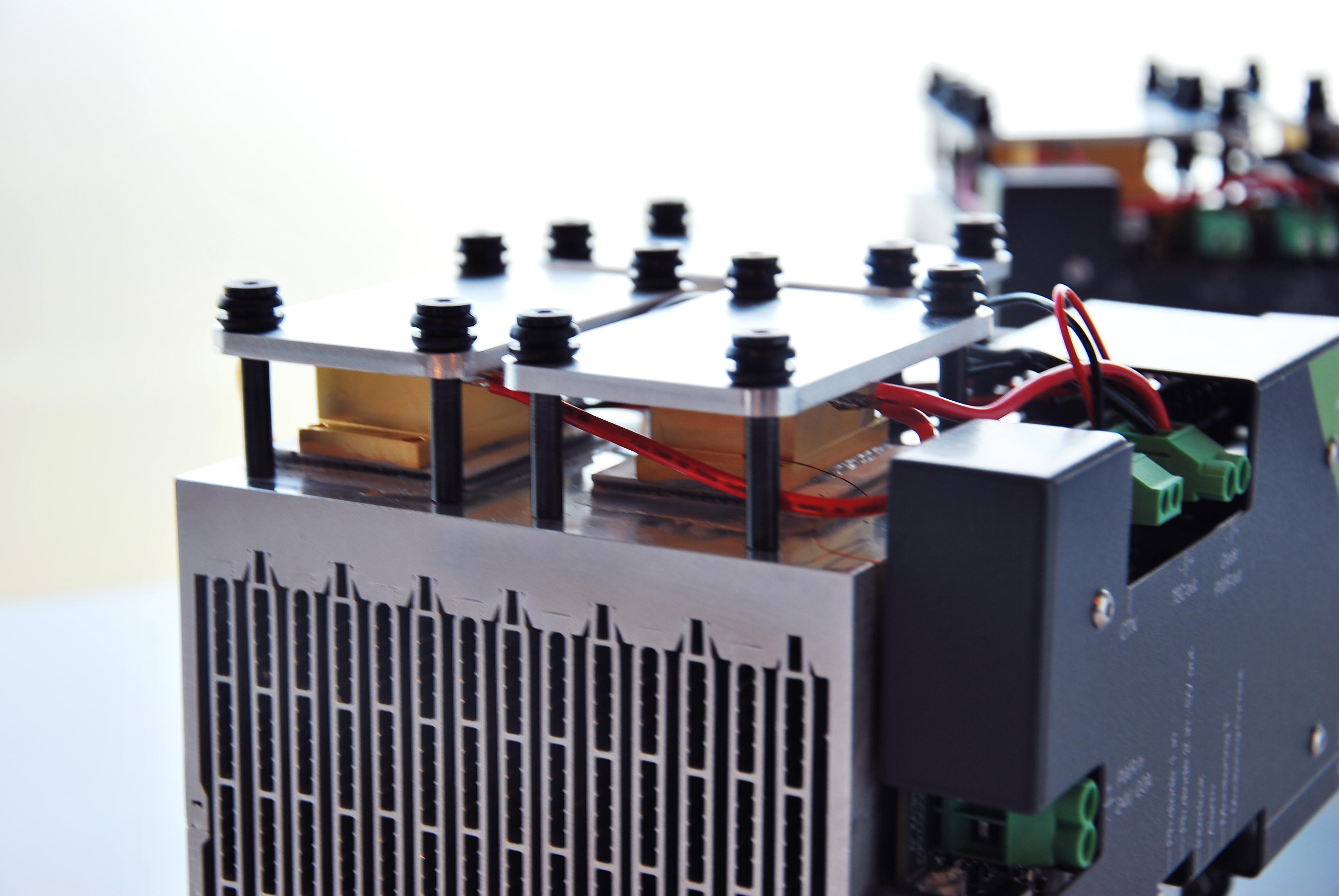

Il s’agit d’une solution complète de pilote faible bruit pouvant atteindre 36 V-21 A, comprenant le contrôleur de TEC pour la régulation en température de la diode et le refroidissement du système par air à l’aide d’un ventilateur. Les éléments TEC et CTN sont fournis et compatibles pour une ou plusieurs diodes laser. Ce pilote pour diode laser haute puissance est généralement utilisé pour fournir un courant CW. Il est également capable de délivrer des impulsions qui sont générées en interne par un générateur d’impulsions embarqué, ou à la demande à partir d’un signal de modulation analogique externe. C’est l’appareil le plus compact avec de telles performances et cela en fait un outil idéal pour l’intégration OEM dans votre produit.
A partir de : 2 995€
Tous nos envois par DHL Express
Pilote de diode laser haute puissance – caractéristiques principales :
Les applications de ce pilote de diode laser forte puissance incluent le pompage de laser à fibre, le contrôle non destructif, etc. Le pilote de diode laser forte puissance CCM fait partie de notre famille de drivers lasers et de modules de synchronisation “Multicarte”. Ce sont des solutions idéales pour aider les équipes de R&D à atteindre leurs meilleures performances en facilitant le développement rapide et rentable de solutions intégrées. L’interface graphique permet à l’utilisateur d’avoir un contrôle total de toutes les fonctions du module.
Il fonctionne seul ou en série avec d’autres produits de notre gamme comme :

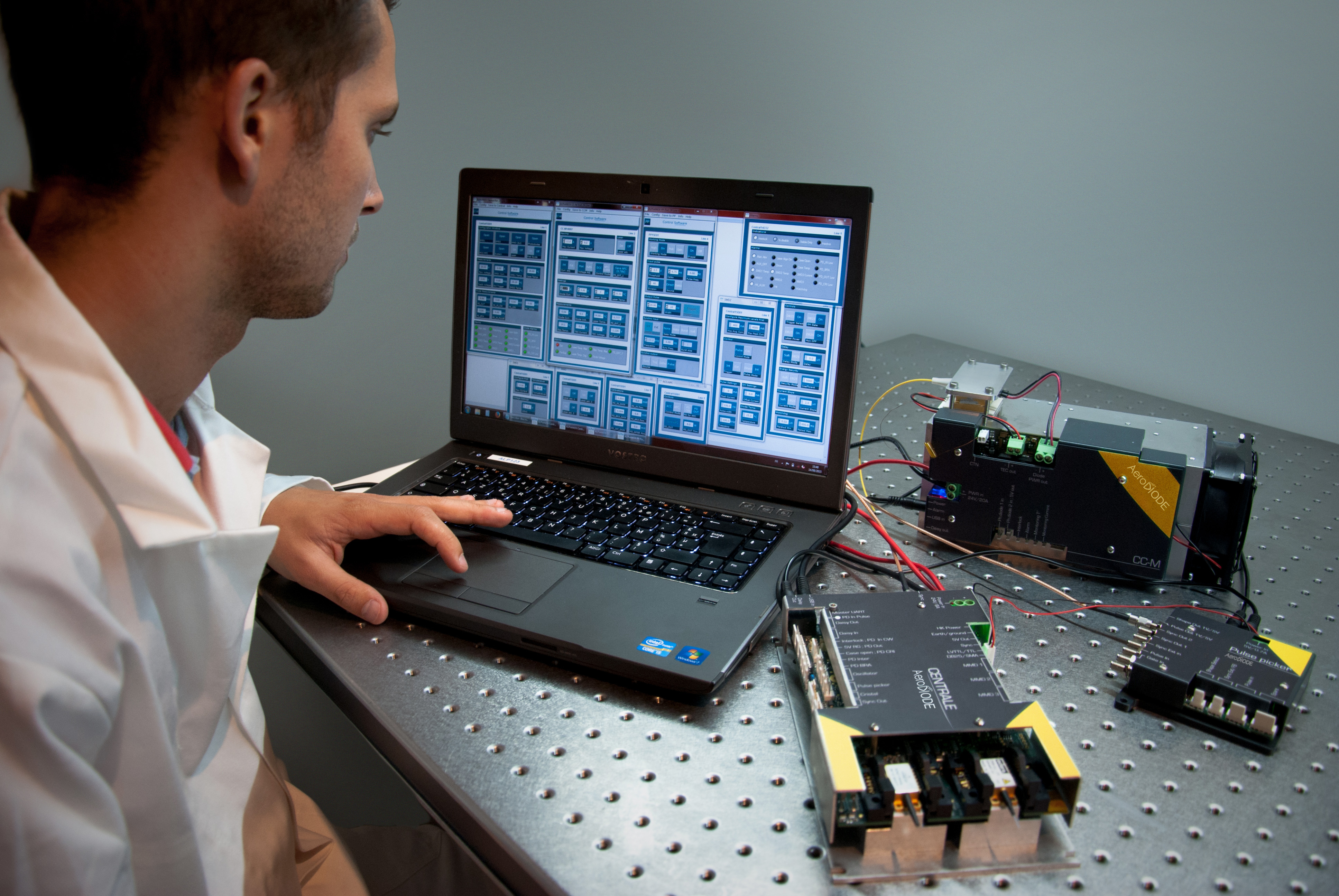

Des systèmes complexes, tels que les lasers à fibre, peuvent être rapidement développés sur ce module. Il peut être facilement connecté à notre plate-forme appelée “Centrale” qui pilote des diodes laser sur deux canaux et qui permet de créer presque n’importe quel type de laser à fibre.
Consultez nos tutoriels pour avoir un aperçu de ses capacités :
Les produits AeroDIODE s’appuient sur une technologie de pointe exclusive qui a été développée dans le célèbre centre technologique ALPhANOV depuis près de 15 ans. AeroDIODE est membre de l’association Européenne EPIC ainsi que du pôle ALPhA-RLH cluster .
| CCM-std (Standard version) | New : CCM-HP (High Power) |
|
|---|---|---|
| Output current | 0 - 13 A | 0 - 21 A |
| Output Voltage | 0 - 23 V | 0 - 36V |
| Laser diode regulation T° range | 15-40 °C | |
| Laser diode temperature stability (integration dependant) | 10 mK | |
| Low power adjustment precision | 0.05 A | |
| Laser power stability | < 0.05% | |
| Max modulation rate | 100 kHz | |
| Interface/GUI/libraries | USB/UART - Windows 7/10 ; DLLs - Hexa - Labview - Python | |
| Power supply | 24 V (220/110V power supply not included) | |
| Dimensions (mm) | 238 * 119 * 112 | 238 * 146 * 142.5 |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
|---|---|---|---|---|---|---|---|
 | Version standard (23 V-13 A) pour les diodes laser jusqu'à 60 W PN : CCM-UHP | Version standard pour diodes laser jusqu'à 60W de puissance optique (max 23V / 13A). Comprend 2 refroidisseurs TEC 30*30. Read more Version standard pour diodes laser jusqu'à 60W de puissance optique (max 23V / 13A). Comprend 2 refroidisseurs TEC 30*30. Less | 3 395€ | 1 - 2 semaines | |||
 | Version haute puissance (36 V-21 A) pour diodes laser jusqu'à 120 W PN : blank | Version HP (High Power) pour diodes laser jusqu'à 120 W de puissance optique (max 36V-21A). Comprend 2 refroidisseurs TEC 40*40. Read more Version HP (High Power) pour diodes laser jusqu'à 120 W de puissance optique (max 36V-21A). Comprend 2 refroidisseurs TEC 40*40. Less | 4 295€ | 1 - 2 semaines | |||
 | Version basse puissance (10 V - 13A) pour les diodes laser jusqu'à 20W PN : blank | NOUVEAU : Version "Mini" pour diodes laser jusqu'à 20 W de puissance optique (max 10V/13A). Comprend 1*refroidissuer TEC 30*30. Read more NOUVEAU : Version "Mini" pour diodes laser jusqu'à 20 W de puissance optique (max 10V/13A). Comprend 1*refroidissuer TEC 30*30. Less | 2 995€ | 1 - 2 semaines | |||
 | Version ultra-haute puissance pour diodes laser jusqu'à 180 W PN : CCM-UHP | Version UHP (Ultra High Power) pour diodes laser jusqu'à 180 W de puissance optique (max 36V-21A). Comprend 2*TEC cooler 50*50. Read more Version UHP (Ultra High Power) pour diodes laser jusqu'à 180 W de puissance optique (max 36V-21A). Comprend 2*TEC cooler 50*50. Less | 4 495€ | 1 - 2 semaines | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
 | OPTION 1 - TEC Cooler 30 * 30 mm² PN : OPTION 1 | Module thermoélectrique à haute densité de pompage (TEC). Le module est assemblé avec un grand nombre de couples de semi-conducteurs pour atteindre une capacité de pompage de chaleur beaucoup plus é… Read more Module thermoélectrique à haute densité de pompage (TEC). Le module est assemblé avec un grand nombre de couples de semi-conducteurs pour atteindre une capacité de pompage de chaleur beaucoup plus élevée que les TEC standard à un étage. Toutes les unités CCM-std incluent 2 unités en standard, mais pour les configurations de diodes laser de grande taille ou de diodes laser multiples, il peut être nécessaire d'utiliser plus de 2 TEC. Less | 265€ | 1 - 2 semaines | |||
| OPTION 2 - TEC Cooler 40*40 mm² PN : OPTION 2 | Module thermoélectrique à haute densité de pompage. Le module est assemblé avec un grand nombre de couples de semi-conducteurs pour atteindre une capacité de pompage de chaleur beaucoup plus élevé… Read more Module thermoélectrique à haute densité de pompage. Le module est assemblé avec un grand nombre de couples de semi-conducteurs pour atteindre une capacité de pompage de chaleur beaucoup plus élevée que les TEC standard à un étage. Toutes les unités CCM-HP comprennent 2 unités en standard, mais pour les diodes laser de grande taille ou les configurations à diodes laser multiples, il peut être nécessaire d'utiliser plus de 2 TEC. Less | 345€ | 1 - 2 semaines | |||
 | OPTION 3 - Module de synchronisation TOMBAK PN : OPTION-3 | Outil de synchronisation en option pour avoir une flexibilité maximale pour gérer tout type de synchronisation d'impulsions et de déclenchement de sorties. Voir la page dédié… Read more Outil de synchronisation en option pour avoir une flexibilité maximale pour gérer tout type de synchronisation d'impulsions et de déclenchement de sorties. Voir la page dédiée dans la section "synchronisation" du site AeroDIODE. Lorsque cette option est choisie, le TOMBAK est monté sur le côté du produit et connecté au CCM. L'interface graphique ouvre deux fenêtres, une pour le CCM et une pour le TOMBAK. Les trigger externes sont connectés au connecteur SMA et il est possible de régler le retard, diviser les signaux, obtenir n'importe quelle durée d'impulsion, etc. etc. Less | 1 545€ | 1 - 2 semaines | |||

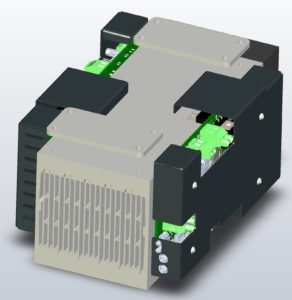

 | OPTION 4 - Version Double Board PN : OPTION-4 | Une carte supplémentaire est montée de l'autre côté du radiateur. Cela permet de contrôler deux diodes laser avec un contrôle indépendant de la… Read more Une carte supplémentaire est montée de l'autre côté du radiateur. Cela permet de contrôler deux diodes laser avec un contrôle indépendant de la température et du courant sur une seule configuration compacte. L'interface graphique ouvre automatiquement deux fenêtres sur le même écran d'ordinateur. Disponible uniquement sur les modèles CCM-std, CCM-HP et CCM-UHP. Less | 1 995€ | 1 - 2 semaines | |||
 | OPTION 5 - Version Ultra-Faible Bruit PN : OPTION-5 | Lorsque cette option est choisie, le produit est modifié pour atteindre le meilleur niveau de stabilité et de bruit jusqu'à, par exemple, une valeur typique de 0,02 % de bruit efficace à 18… Read more Lorsque cette option est choisie, le produit est modifié pour atteindre le meilleur niveau de stabilité et de bruit jusqu'à, par exemple, une valeur typique de 0,02 % de bruit efficace à 18 A. Cette modification a un impact sur la bande passante de modulation qui est significativement réduite. Less | 395€ | 1 - 2 semaines | |||
 | OPTION 6 - Power supply with high Safety Integrity Level (low power model for CCM-mini and CCM-std) PN : blank | 3 495€ | 3 - 4 semaines | ||||
| OPTION 7 - Power supply with high Safety Integrity Level (high power model for CCM-HP or CCM-UHP) PN : CCM-UHP | 3 995€ | 3 - 4 semaines |
