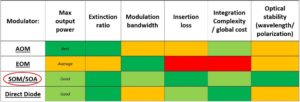

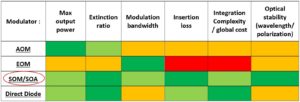

Ce pilote impulsionnel pour SOA délivre des impulsions qui sont générées en interne par un générateur d’impulsions embarqué ou à la demande à partir d’un signal TTL externe. Les amplificateurs SOA (amplificateurs optiques à semi-conducteurs) pilotés en régime impulsionnel nanoseconde peuvent être comparés aux AOM, EOM ou modulateurs à diode laser directe (voir tableau comparatif et notre tutoriel : les bases des modulateurs fibrés). C’est la seule solution qui réponde à toutes les contraintes pour une modulation fibrée fiable, stable et efficace avec maintien de la largeur spectrale d’émission étroite.
A partir de : 2 895€
Tous nos envois par DHL Express

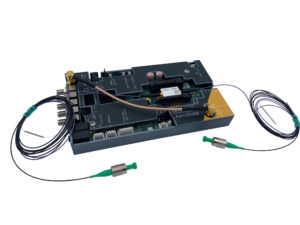

Ce pilote impulsionnel de SOA est très compacte et optimisé pour des performances pour des impulsion allant de 1 nanoseconde à un signal continu.
Caractéristiques principales (faites défiler vers le bas pour voir toutes les configurations et les prix) :
Notez qu’une autre page produit est dédiée aux solutions entièrement testées combinant SOA+driver.
L’interface graphique permet à l’utilisateur d’avoir un contrôle total de toutes les fonctions du module. Il comprend plusieurs bibliothèques pour l’intégration de logiciels(LabVIEW VIs, DLLs, Hexa, Python etc.)
Ce Pilote impulsionnel de SOA travaille seul ou en série avec d’autres produits de notre gamme comme :
Voir nos tutoriels détaillés sur :
Ce pilote impulsionnel de SOA est une solution idéale pour piloter la plupart des amplificateurs SOA disponibles dans le commerce (Semiconductor Optical Amplifiers) comme, par exemple, Innolumeou Thorlabs.
SOA-std | SOA-HPP (High Pulse Performance) | SOA-Shape (User design nanosecond pulse shape) | |
---|---|---|---|
Wavelength | Any wavelength to be selected between 700 nm and 1700 nm (see wavelength table on datasheet (last page) | ||
Optical bandwidth (nm) | From 20 nm to 110 nm to be selected (see wavelength table on datasheet) | ||
Extinction ration (dB, typ) | 50 dB | 40 dB | |
Max input power | See wavelength table on datasheet (last page) | ||
Switching speed (typ) | 1 ns | <1 ns | 2 ns |
Dynamic range (up to) | 60 dB | 48 dB | |
Small signal gain | From 22 to 40 dB (see wavelength table next page) | ||
Trigger-to-pulse Jitter / internal trigger Jitter | <20 ps / <20 ps | <8 ps / <8 ps | <2 ns / <100 ps |
Pulse shaping | On-Off only | Yes (500 ps resolution) | |
CW offset (in pulse mode) | no | yes | no |
Max pulse duration | Internal pulse generator : 500 ns / External pulse generator : <1 ns up to CW | 8 µsec | |
Max repetition rate | 10 MHz | 250 MHz | 20 MHz |
Compatibilities & Libraries | USB - Windows 7/10 ; DLLs - Hexa - Labview - Python | ||
Dimensions (mm) | 190*150*45 | 208*100*37 | |
Power supply | 12 V (110 - 220 V adaptator included) | 24 V (110-220 V adaptator included) |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
---|---|---|---|---|---|---|---|
Version standard PN : SOA-std | Pilote de SOA en impulsion et en continu pour les SOA Butterfly de type 1 (compatible avec presque tous les modèles SOA sur le marché). Courant maximum crête : 1500 mA ;… Read more Pilote de SOA en impulsion et en continu pour les SOA Butterfly de type 1 (compatible avec presque tous les modèles SOA sur le marché). Courant maximum crête : 1500 mA ; courant moyen maximum : 800 mA ; taux de répétition maximum : 10 MHz ; Générateur d’impulsions courtes intégré avec la flexibilité de 3 modes de déclenchement et 3 modes d’ajustement de puissance crête. Less | 2 895€ | Aujourd'hui | Max: Min: 1 Step: 1 | |||
Version HPP (High Pulse Performance) PN : SOA-HPP | Pilote de SOA en impulsion et en continu pour les SOA Butterfly de type 1 (compatible avec presque tous les modèles SOA sur le marché). Courant max crête : 3500 mA ;… Read more Pilote de SOA en impulsion et en continu pour les SOA Butterfly de type 1 (compatible avec presque tous les modèles SOA sur le marché). Courant max crête : 3500 mA ; courant moyen maximum : 1000 mA ; taux de répétition maximum : 250 MHz ; Générateur d’impulsions courtes intégré, avec la flexibilité de 3 modes de déclenchement et 3 modes d’ajustement de puissance de crête. Possibilité de combiner une émission continu et impulsionnelle. Less | 4 895€ | Aujourd'hui | Max: Min: 1 Step: 1 | |||
Version avec mise en forme temporelle (forme d'impulsion temporelle définie par l'utilisateur) PN : SOA-Shape | Pilote impulsionnel de SOA pour des SOAs de types 1 (compatible avec presque tous les modèles SOA du marché). AWG intégré pour définir la forme de l’impulsion… Read more Pilote impulsionnel de SOA pour des SOAs de types 1 (compatible avec presque tous les modèles SOA du marché). AWG intégré pour définir la forme de l’impulsion modulée de sortie. Résolution d'impulsion minimum : 500 ps, Plage dynamique d'impulsion : 48 dB ; Courant max crête : 1600 mA ; Durée d'impulsion max : 8 µs ; taux de répétition max : 20 MHz ; Less | 4 995€ | 2 - 5 jours | Max: Min: 1 Step: 1 | |||
Picture | ShortPN | Description | Docs | Price | Avalaible | Qty | |
OPTION 1 : Kit de montage pour tables optiques PN : Option-Mounting_Set | Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du… Read more Kit de montage spécial pour assembler plusieurs produits AeroDIODE ensemble sur une table optique. Le set est compatible avec tous les produits AeroDIODE et toutes les tables optiques du marché (US ou métrique). Le kit comprend 12 pièces mécaniques, 36 vis dédiées et 4 manchons d'accouplement de fibre optique pour empiler jusqu'à 4 produits AeroDIODE. Plusieurs kits peuvent être montés les uns sur les autres pour empiler jusqu'à 8 ou 12 produits. (cliquez pour agrandir l'image) Less | 895€ | Aujourd'hui | Max: Min: 1 Step: 1 | |||
OPTION 2 : Interface graphique multi-produits Écran tactile PN : Option-Touch_Screen | Tous les produits AeroDIODE sont fournis avec un logiciel GUI global et peuvent donc être contrôlés simultanément à l'aide de n'importe quel ordinateur portable Windows. Cette… Read more Tous les produits AeroDIODE sont fournis avec un logiciel GUI global et peuvent donc être contrôlés simultanément à l'aide de n'importe quel ordinateur portable Windows. Cette option ajoute un écran tactile supplémentaire pour contrôler localement un ou plusieurs produits AeroDIODE sans l'aide d'un ordinateur. Ce produit à base de microcontrôleur sans ordinateur embarqué répond à toutes les contraintes de sécurité informatique. Il sert également de relais Ethernet pour pouvoir contrôler tous les produits connectés à partir d'un poste informatique distant. Less | 1 495€ | Contactez-nous | Max: Min: 1 Step: 1 |
