Ces diodes laser à 1064 nm peuvent atteindre une puissance crête élevée en régime impulsionnel nanoseconde, jusqu’à 2 W. La plupart des solutions clés en main diode + driver sont optimisées pour des performances mono-coup au continu avec des durée d’impulsions pouvant atteindre 1 nanoseconde. Les impulsions en sortie de la diode laser à 1064 nm sont générées en interne par un générateur d’impulsions embarqué, ou à la demande à partir d’un signal TTL externe. Une version multimode est aussi proposée pour des émissions continues jusqu’à 10W
A partir de : 895€
Tous nos envois par DHL Express
Caractéristiques principales des diodes laser 1064 nm (faites défiler vers le bas pour voir toutes les versions et tous les prix) :
Ces diodes laser 1064nm sont proposées en 5 versions :
Laser Diode model | Datasheet | Max Power (CW) | Technology | Wavelength | Typical linewidth (FWHM) | Power (Pulse) | Nominal Levels (CW) Typiycal values | Form factor | Output fiber core | Price |
---|---|---|---|---|---|---|---|---|---|---|
1 | Datasheet | 700 mW | Standard | 1064±2 nm (chip regulated at >~30°C) | ~ 1-3 nm | up to 1500 mW | 1200 mA/1.7 V | 14 pin butterfly – type 1 | PM – 6 µm singlemode | Scroll down ! |
2 | Datasheet | 200 mW | DFB | 1063.5 ±1 nm | ~ 200 kHz | up to 600 mW | 400 mA/1.7 V | 10 pin butterfly – type 1 | PM – 6 µm singlemode | |
3 | Datasheet | 650 mW | Ultra Broad FBG | 1064 ±2 nm | > 2 nm | up to 2000 mW | 1100 mA/1.5 V | 10 pin butterfly – type 1 | PM – 6 µm singlemode | |
4 | Datasheet | 9 W | Multimode | 1064 ±7 nm | 3.5 nm | up to 9 W | 11 A / 1.7 V | 2 Pin Multimode (30*17 mm) | 105 µm Multimode (NA=0.22) | |
5 | Datasheet | 25 W | Multimode | 1064 ±7 nm | 4.5 nm | up to 25 W | 10 A / 4.8 V | 2 Pin Multimode (66.5*36 mm) | 105 µm Multimode (NA=0.22) |
*Défilez vers le bas pour voir toutes les configurations, les prix et les délais de livraison. Pour obtenir les meilleures performances en matière de largeur de raie d’émission, un pilote à très faible bruit est nécessaire. par exemple celui-ci : pilote de diode laser à faible bruit

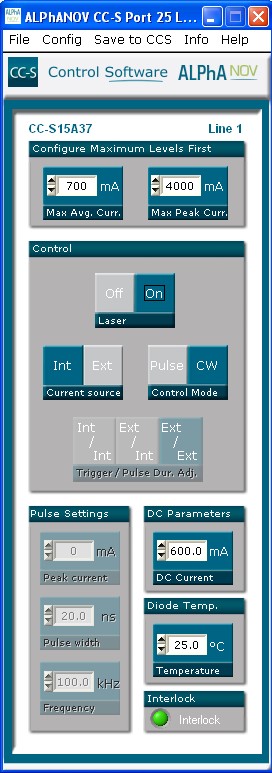

L’IHM des pilotes en option permet à l’utilisateur d’avoir un contrôle total sur toutes les fonctions du module. Il comprend plusieurs bibliothèques pour l’intégration de logiciels(LabVIEW VIs, DLLs, Hexa, Python etc.)
Remarque importante : les diodes laser “Fabry-Perot” 1064 nm comme la diode modèle 1 ont un spectre de largeur typique 1-3 nm. La sélection de l’option FBG rend sa longueur d’onde plus étroite et très stable. Note : les diodes laser de type Fabry-Perot à réseau de Bragg mettent plusieurs dizaines de nanosecondes à se verrouiller sur le réseau de Bragg : la largeur de raie d’émission est plus importante au début de l’impulsion. Choississez la diode laser “modèle 2” si vous souhaitez que l’émission soit spectralement fine dès le début de l’impulsion laser.
Ces diodes laser 1064 nm et ces solutions clés en main fonctionnent également en série avec d’autres produits de notre gamme comme (voir les informations de commande ci-dessous pour les différentes configurations avec pilotes standard) :
Des systèmes complexes, tels que les lasers à fibre, peuvent être rapidement développés sur ce module.
Voir nos tutoriels détaillés:
Les produits AeroDIODE s’appuient sur une technologie de pointe exclusive qui a été développée au sein du centre technologique ALPhANOV depuis plus de 12 ans. AeroDIODE est membre de l’association Européenne EPIC ainsi que du pôle ALPhA-RLH cluster .
Laser diode + driver solutions technical performances : | ||||||
---|---|---|---|---|---|---|
Laser Diode version : | Laser Driver version : | |||||
CW Driver (for singlemode diodes : CCS-CW is the open driver and CCSI-CW is the integrated version) | Pulse & CW Driver (from 1 ns to CW : CCS is the open driver and CCSI is the integrated version) | Pulse & CW Driver -HP version - (from 1 ns to CW : CCS is the open driver and CCSI is the integrated version) | User design pulse shape Driver (SHAPER open driver from 0.5 ns to 8 µs) | Multimode diode Driver (High power driver for 10 to 150 W diodes : CCM is the open version, CCMI is the integrated version) |
||
Output Power CW regime (typ) | 1-Fabry-Perot | 700 mW | 400 mW | No (only pulse) | Not compatible | |
2-DFB | 200 mW | 200 mW | ||||
3-Broad Bragg | 650 mW | 500 mW | 500 mW | |||
4-Multimode (9 W) | Not compatible | 9 W | ||||
5-Multimode (25 W) | Not compatible | 25 W | ||||
Output power Pulse regime (typ) | 1 - Fabry-Perot | No | 700 mW | 1500 mW | 700 mW | No |
2 - DFB | 800 mW | |||||
3 - Broad FBG | 950 mW | 1500 mW | 1000 mW | |||
4- Multimode (9 W) | Not applicable | 10 W | ||||
5- Multimode (25 W) | Not applicable | 25 W | ||||

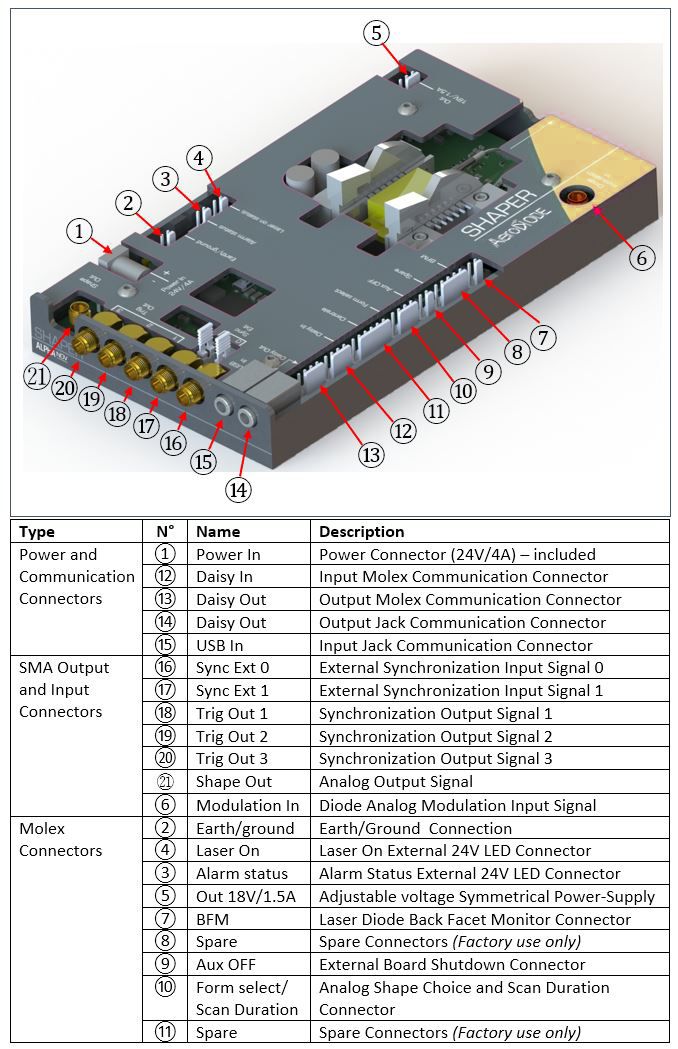

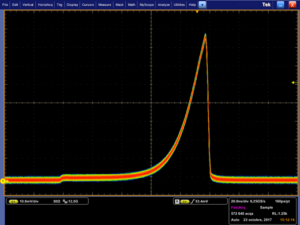

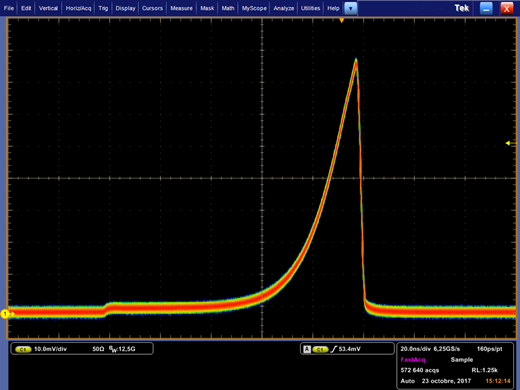

User design nanosecond pulse shape (integrated AWG) | Any | No (On-Off driver only) | Yes | No | ||
Laser diode T° range | 15 - 50 °C | 15 - 40 °C | ||||

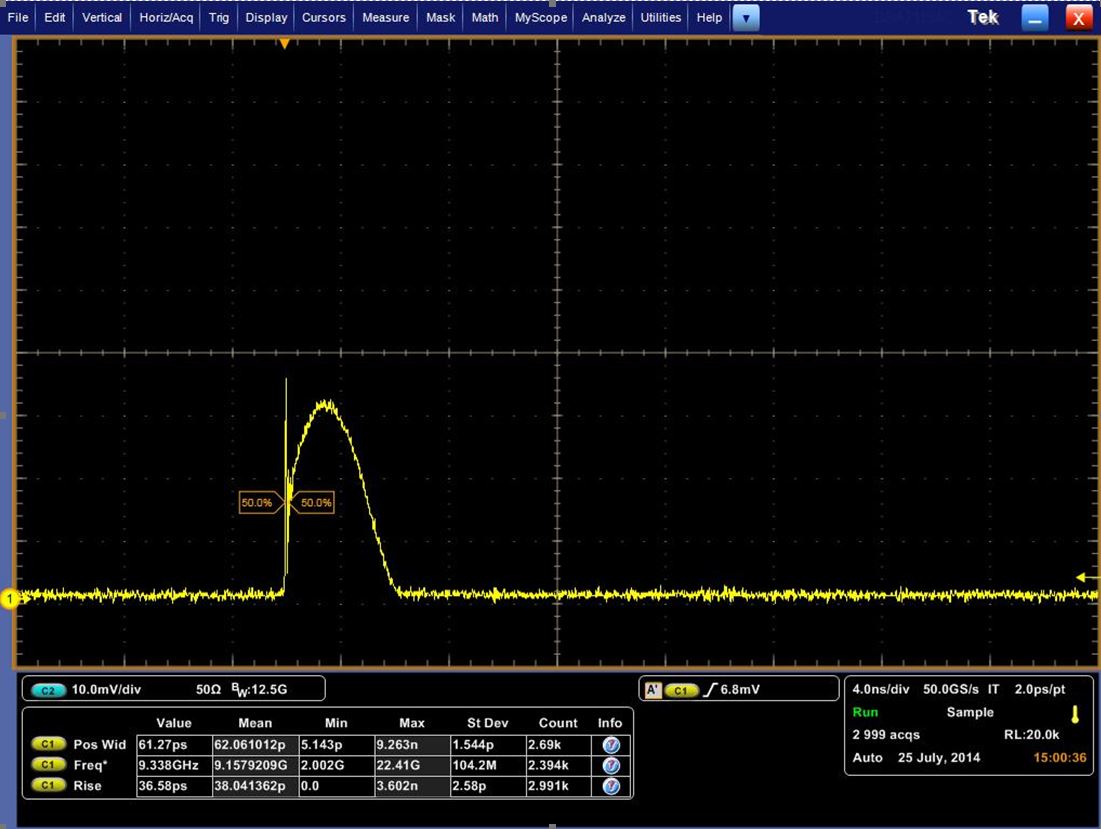

Pulse duration (Ext pulse trigger) | CW only | 0.5 ns - CW | 0.5 ns - 5 µs | 10 µs - CW | ||
Pulse duration (Internal pulse generator) | 0.5 ns - 500 ns | No | ||||
Typ rise/Fall time ; Min pulse duration | 3 (ns/A) ; 1.5 ns | < 1 (ns/A) ; 1.5 ns | few µsec | |||
Internal rep rate adjustment | 1 Hz - 4 MHz | 1 Hz - 10 MHz (250 MHz Optional) | 1 Hz - 20 MHz | No | ||
Temporal jitter | < 25 ps | < 8 ps | < 2 ns | |||
Adjustable CW current offset in pulse regime | No | Yes | No | Yes (extrenal mode) | ||
Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python |
Picture | Short descritption / PN | Description | Documents | Price (ex VAT) | Avalaible | Qty | |
---|---|---|---|---|---|---|---|
Diode modèle 1 (Fabry-Perot) seule
PN : 1064LD-1-0-0
|

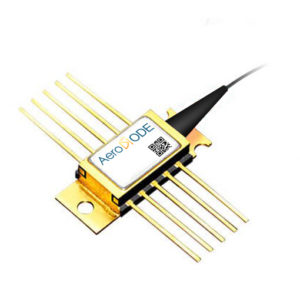

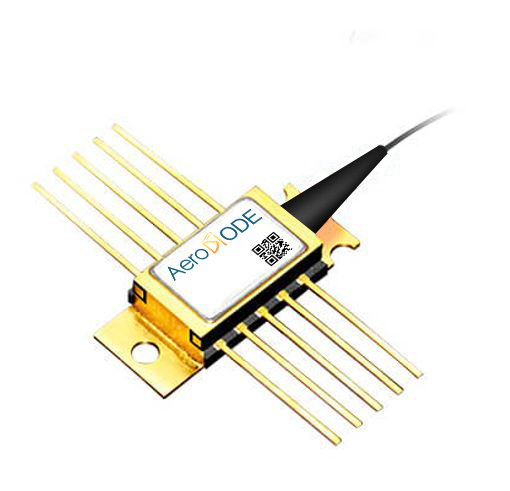

Diode laser de type "butterfly" à 1064 nm. Jusqu'à 700 mW CW. Compatible avec l'option-1 (connecteur à fibre optique), l'option-2 (collimateur de faisceau de 3 mm) et l'OPTION-6 (spectre d'é… Read more Diode laser de type "butterfly" à 1064 nm. Jusqu'à 700 mW CW. Compatible avec l'option-1 (connecteur à fibre optique), l'option-2 (collimateur de faisceau de 3 mm) et l'OPTION-6 (spectre d'émission étroit avec FBG) Less |
1 695€ |
Aujourd'hui |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec pilote CW ouvert
PN : 1064LD-1-1-1
|

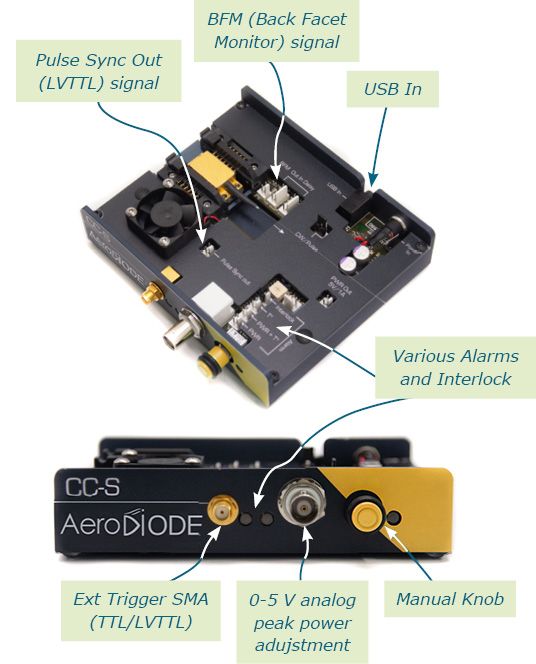

Driver CW ouvert avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et gaine de protection fibre de 900µm. Jusqu'à 700 mW de puissance optique CW à partir d… Read more Driver CW ouvert avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et gaine de protection fibre de 900µm. Jusqu'à 700 mW de puissance optique CW à partir d'une fibre monomode. Compatible avec l'option-2 (collimateur de faisceau de 3 mm) et l'OPTION-6 (spectre étroit avec FBG). Less |
3 790€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec driver ouvert Pulsé & CW (version standard)
PN : 1064LD-1-2-1
|
Pilote Open Pulse & CW avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et gainede protection fibre de 900µm. Jusqu'à 400 mW de puissance optique en CW… Read more Pilote Open Pulse & CW avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et gainede protection fibre de 900µm. Jusqu'à 400 mW de puissance optique en CW et 700 mW en pulsé ; Jusqu'à 1,5 ns de durée d'impulsion ; Jusqu'à 4 MHz de fréquence de répétition des impulsions. Compatible avec l'option-2 (collimateur de faisceau de 3 mm), l'option-3 (version 250 MHz) et l'OPTION-6 (spectre d'émission étroit avec réseau de Bragg). Less |
4 690€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec pilote ouvert Pulsed & CW (version HP)
PN : 1064LD-1-3-1
|
Pilote Open Pulse & CW avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et gainede protection fibre de 900µm. Jusqu'à 400 mW de puissance continu optique et 1500… Read more Pilote Open Pulse & CW avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et gainede protection fibre de 900µm. Jusqu'à 400 mW de puissance continu optique et 1500 mW de puissance crête ; Durée d'impulsion jusqu'à 1,5 ns; jusqu'à 10 MHz de fréquence de répétition des impulsions. Compatible avec l'option-2 (collimateur de faisceau de 3 mm) et l'option-3 (version 250 MHz). Less |
5 590€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec pilote pulsé ouvert à grande vitesse (version de forme d'impulsion conçue par l'utilisateur)
PN : 1064LD-1-5-1
|
Driver ouvert pulsé avec diode laser de type "butterfly" 1064 nm, connecteur à fibre optique FC/APC et gaine de protection fibre de 900µm. Jusqu'à 700 mW en impulsionnel. La forme d… Read more Driver ouvert pulsé avec diode laser de type "butterfly" 1064 nm, connecteur à fibre optique FC/APC et gaine de protection fibre de 900µm. Jusqu'à 700 mW en impulsionnel. La forme d'impulsion est ajustable par l'utilisateur avec une résolution de 0.5 ns et jusqu'à une durée d'impulsion de 8µs (le générateur d'impulsion à forme arbitraire (AWG) est intégré. Durée d'impulsion jusqu'à 1,5 ns. Taux de répétition des impulsions jusqu'à 20 MHz. Compatible avec l'option-2 (collimateur de faisceau de 3 mm) et l'option-6 (spectre d'émission étroit avec réseau de Bragg). Less |
6 690€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec pilote CW intégré
PN : 1064LD-1-1-2
|

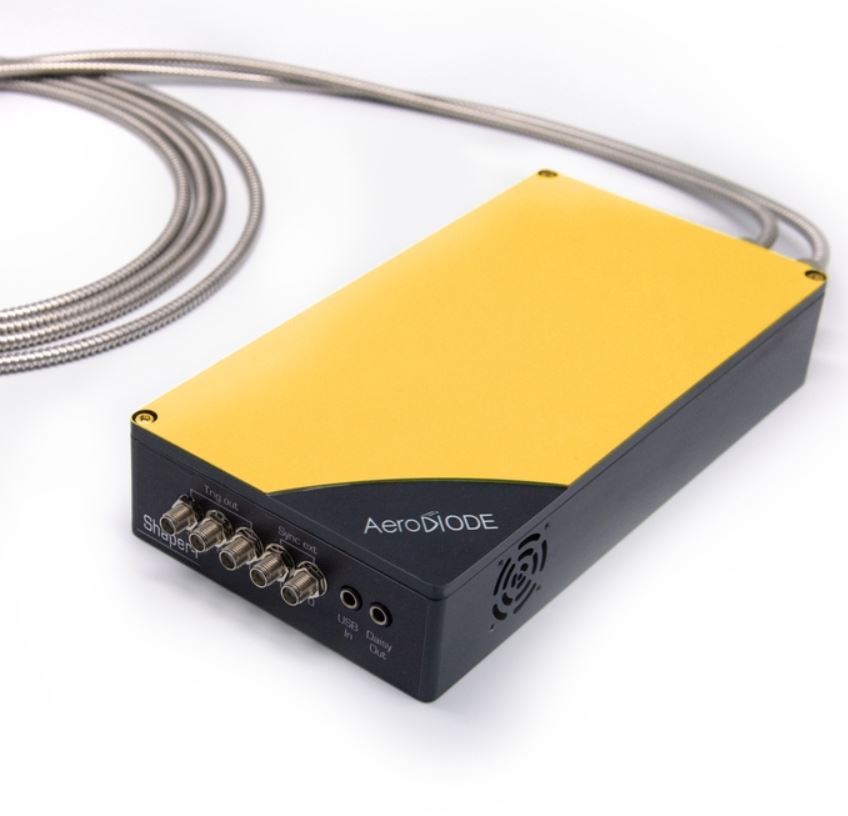

Module de diode laser intégré clé en main avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu… Read more Module de diode laser intégré clé en main avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu'à 700 mW de puissance optique CW. Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 4 (version "benchtop"), l'option 5 (isolateur à fibre) et l'option 6 (émission étroite avec réseau de Bragg). Less |
4 990€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec driver Pulsed & CW intégré (version standard)
PN : 1064LD-1-2-2
|
Module de diode laser intégré clé en main avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu… Read more Module de diode laser intégré clé en main avec diode laser de type "butterfly" 1064 nm, connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu'à 400 mW de puissance optique en CW et 700 mW en pulsé ; Jusqu'à 1,5 ns de durée d'impulsion. Taux de répétition d'impulsions jusqu'à 4 MHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 3 (version 250 MHz), l'option 4 (version "bench-top"), l'option 5 (isolateur à fibre) et l'option 6 (spectre d'émission étroit avec réseau de Bragg). Less |
5 890€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec pilote intégré Pulsed & CW (version HP)
PN : 1064LD-1-3-2
|
Module de diode laser intégré clé en main avec diode laser de type "butterfly" 1064 nm avec réseau de Bragg, connecteur fibre FC/APC et revêtement de protection… Read more Module de diode laser intégré clé en main avec diode laser de type "butterfly" 1064 nm avec réseau de Bragg, connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu'à 400 mW de puissance optique continue et 1500 mW pulsé ; Durée d'impulsion jusqu'à 1,5 ns ; taux de répétition des impulsions jusqu'à 10 MHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 3 (version 250 MHz), l'option 4 (version "bench-top"), l'option 5 (isolateur à fibre) et l'option 6 (spectre d'émission étroit avec réseau de Bragg). Less |
6 790€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 1 (Fabry-Perot) avec pilote pulsé haute vitesse intégré (version de forme d'impulsion conçue par l'utilisateur)
PN : 1064LD-1-5-2
|
Module intégré clé en main de diode laser pulsée avec diode laser butterfly à 1064 nm, connecteur de fibre FC/APC et revêtement de protection métallique de la… Read more Module intégré clé en main de diode laser pulsée avec diode laser butterfly à 1064 nm, connecteur de fibre FC/APC et revêtement de protection métallique de la fibre de 3 mm. Jusqu'à 700 mW en mode pulsé ; Forme d'impulsion nanoseconde créée par l'utilisateur avec une résolution de 0,5 ns et une largeur d'impulsion pouvant atteindre 8 µs (le générateur d'impulsions AWG-Arbitrary Waveform Generator est intégré). Durée d'impulsion jusqu'à 1,5 ns. Taux de répétition des impulsions jusqu'à 20 MHz. Compatible avec l'option-2 (collimateur de 3 mm), l'option-5 (isolateur de fibre) et l'option-6 (spectre d'émission étroit avec réseau de Bragg). Less |
7 890€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
Modèle 2 (DFB) diode seule
PN : 1064LD-2-0-0
|
Diode laser DFB 1064 nm. Jusqu'à 200 mW Continu , 500 mW impulsionnel ; ~ 200 kHz de largeur spectrale d'émission. Compatible avec l'option 1 (connecteur de fibre) et l'option 2 (collimateur de faisceau… Read more Diode laser DFB 1064 nm. Jusqu'à 200 mW Continu , 500 mW impulsionnel ; ~ 200 kHz de largeur spectrale d'émission. Compatible avec l'option 1 (connecteur de fibre) et l'option 2 (collimateur de faisceau de 3 mm). Less |
2 345€ |
Aujourd'hui |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote ouvert de diode laser en régime continu
PN : 1064LD-2-1-1
|
Pilote continu ouvert avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection fibre 900 µm. Jusqu'à 200 mW de puissance moyenne optique à partir d'une… Read more Pilote continu ouvert avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection fibre 900 µm. Jusqu'à 200 mW de puissance moyenne optique à partir d'une fibre monomode. Compatible avec l'option 2 (collimateur de faisceau de 3 mm). Less |
4 440€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote CW ouvert à très faible bruit
PN : 1064LD-2-LN-1
|
Pilote continu ouvert à très faible bruit avec diode laser de type "butterfly" 1064 nm avec connecteur fibre optique FC/APC et revêtement de protection de fibre 900 µm. Un pilote à… Read more Pilote continu ouvert à très faible bruit avec diode laser de type "butterfly" 1064 nm avec connecteur fibre optique FC/APC et revêtement de protection de fibre 900 µm. Un pilote à faible bruit est requis pour les applications monofréquences Jusqu'à 200 mW de puissance moyenne optique à partir d'une fibre monomode. Largeur de bande d'émission typique : 200 kHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm). Less |
7 340€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote ouvert de diode laser en régime impulsionnel et continu (version standard)
PN : 1064LD-2-2-1
|
Pilote ouvert impulsionnel et continu avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection fibre 900 µm. Jusqu'à 200 mW Continu , 500 mW impulsionnel ; ~ 200 kHz de… Read more Pilote ouvert impulsionnel et continu avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection fibre 900 µm. Jusqu'à 200 mW Continu , 500 mW impulsionnel ; ~ 200 kHz de largeur spectrale d'émission. Compatible avec option-2 (collimateur de faisceau 3 mm), option 3 (version 250 MHz). Less |
5 340€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote ouvert de diode laser en régime impulsionnel (version génération de forme d'impulsion arbitraire)
PN : 1064LD-2-5-1
|
Pilote pulsé ouvert avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection fibre 900 µm. Jusqu'à 500 mW pulsé ; Forme d'impulsion nanoseconde programmée… Read more Pilote pulsé ouvert avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection fibre 900 µm. Jusqu'à 500 mW pulsé ; Forme d'impulsion nanoseconde programmée par l'utilisateur avec une résolution de 0,5 ns et une largeur d'impulsion jusqu'à 8 µs (le générateur d'impulsions AWG est intégré). Durée d'impulsion jusqu'à 1,5 ns. Taux de répétition des impulsions jusqu'à 20 MHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm). Less |
7 340€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote continu et diode laser intégrée
PN : 1064LD-2-1-2
|
Module laser continu intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu'à 200 mW… Read more Module laser continu intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu'à 200 mW de puissance optique continue. Compatible avec l'option 2 (collimateur 3 mm). Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 4 (version Benchtop) et l'option 5 (isolateur à fibre optique). Less |
5 640€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote CW ultra-faible bruit intégré
PN : 1064LD-2-LN-2
|
Module laser continu intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Un pilote à faible… Read more Module laser continu intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Un pilote à faible bruit est requis pour les applications monofréquences Jusqu'à 200 mW de puissance moyenne optique à partir d'une fibre monomode. Largeur de bande d'émission typique : 200 kHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm). Less |
8 340€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote de diode laser intégrée en régime impulsionnel et continu (version standard)
PN : 1064LD-2-2-2
|
Module laser impulsionnel et continu intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu… Read more Module laser impulsionnel et continu intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu'à 200 mW Continu , 500 mW impulsionnel ; ~ 200 kHz de largeur spectrale d'émission. Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 3 (version 250 MHz), l'option 4 (version Bench-Top) et l'option 5 (isolateur à fibre). Less |
6 540€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (DFB) avec pilote de diode laser intégrée en régime impulsionnel (version génération de forme d'impulsion arbitraire)
PN : 1064LD-2-5-2
|
Module de diode laser pulsée intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm… Read more Module de diode laser pulsée intégré clé en main avec diode laser DFB 1064 nm avec connecteur fibre FC/APC et revêtement de protection métallique fibre 3 mm. Jusqu'à 500 mw impulsionnel ; Impulsions à forme temporelle ajustable par l'utilisateur avec une résolution de 0.5 ns et une largeur d'impulsion allant jusqu'à 8 microseconde. (Le générateur de formes arbitraires est intégré au produit). Durée d'impulsion jusqu'à 1,5 ns. Taux de répétition des impulsions jusqu'à 20 MHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm) et l'option 5 (isolateur à fibre optique). Less |
8 540€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
Modèle 3 (Broad Bragg) diode seule
PN : 1064LD-3-0-0
|
Diode laser "butterfly" 1064 nm avec réseau de Bragg et large bande passante d'émission (>2 nm). Puissance moyenne 500 mW ; Puissance de crête> 1800 mW ; option-1 (connecteur de… Read more Diode laser "butterfly" 1064 nm avec réseau de Bragg et large bande passante d'émission (>2 nm). Puissance moyenne 500 mW ; Puissance de crête> 1800 mW ; option-1 (connecteur de fibre) et option-2 (collimateur de faisceau de 3 mm). Less |
2 195€ |
Aujourd'hui |
Max:
Min: 1
Step: 1
|
|||
Modèle 3 (Broad Bragg) avec pilote ouvert de diode laser en régime continu
PN : 1064LD-3-1-1
|
Pilote continu ouvert avec diode laser de type "Butterfly" 1064 nm avec réseau de Bragg et spectre d'émission large (> 2 nm) avec connecteur fibre FC/APC et revê… Read more Pilote continu ouvert avec diode laser de type "Butterfly" 1064 nm avec réseau de Bragg et spectre d'émission large (> 2 nm) avec connecteur fibre FC/APC et revêtement de protection fibre 900µm. Jusqu'à 500 mW de puissance moyenne optique à partir d'une fibre monomode. Bande passante d'émission: 2 nm en régime continu.> Compatible avec l'option 2 (collimateur de faisceau de 3 mm). Less |
4 290€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 3 (Broad Bragg) avec pilote ouvert de diode laser en régime impulsionnel et continu (version standard)
PN : 1064LD-3-2-1
|
Pilote ouvert impulsionnel et continu avec diode laser de type "butterfly" 1064 nm avec réseau de Bragg et spectre d'émission large (> 2 nm) avec connecteur fibre FC/APC… Read more Pilote ouvert impulsionnel et continu avec diode laser de type "butterfly" 1064 nm avec réseau de Bragg et spectre d'émission large (> 2 nm) avec connecteur fibre FC/APC et revêtement de protection fibre 900µm. Jusqu'à 500 mW de puissance moyenne optique et 950 mW de puissance crête ; Durée d'impulsion jusqu'à 1,5 ns; jusqu'à 4 MHz de fréquence de répétition des impulsions. Compatible avec l'option-2 (collimateur de faisceau de 3 mm) et l'option 3 (version 250 MHz). Note : Cette version de diode laser est basée sur une technologie Fabry-Perrot avec un réseau de Bragg externe. Les impulsions lasers prennent ~100 ns pour se "locker" sur la longueur d'onde du réseau de Bragg. Les impulsions courtes ont une largeur spectrale significativement supérieure à 1 nm Less |
5 190€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 3 (Broad Bragg) avec pilote ouvert de diode laser en régime impulsionnel et continu (version haute puissance)
PN : 1064LD-3-3-1
|
Pilote ouvert impulsionnel et continu avec diode laser de type "butterfly" 1064 nm avec réseau de Bragg et spectre d'émission large (> 2 nm) avec connecteur fibre FC/APC… Read more Pilote ouvert impulsionnel et continu avec diode laser de type "butterfly" 1064 nm avec réseau de Bragg et spectre d'émission large (> 2 nm) avec connecteur fibre FC/APC et revêtement de protection fibre 900µm. Jusqu'à 500 mW de puissance moyenne optique et 1800 mW de puissance crête ; Durée d'impulsion jusqu'à 1,5 ns; jusqu'à 10 MHz de fréquence de répétition des impulsions. Compatible avec option-2 (collimateur de faisceau 3 mm), option 3 (version 250 MHz). Less |
6 090€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
Modèle 3 (Broad Bragg) avec pilote ouvert de diode laser en régime impulsionnel (version génération de forme d'impulsion arbitraire)
PN : 1064LD-3-5-1
|
Pilote pulsé ouvert avec diode laser de type "Butterfly" 1064 nm avec réseau de Bragg et large bande passante d'émission (> 2 nm) avec connecteur fibré FC/APC et… Read more Pilote pulsé ouvert avec diode laser de type "Butterfly" 1064 nm avec réseau de Bragg et large bande passante d'émission (> 2 nm) avec connecteur fibré FC/APC et revêtement de protection fibre 900µm. Jusqu'à 1000 mW de puissance crête ; Forme d'impulsion arbitraire avec une résolution de 0,5 ns et une largeur d'impulsion jusqu'à 8 µs (le générateur d'impulsions AWG est intégré). Durée d'impulsion jusqu'à 1,5 ns. Taux de répétition des impulsions jusqu'à 20 MHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm). Less |
7 190€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 3 (BroadBragg) avec pilote continu et diode laser intégrée
PN : 1064LD-3-1-2
|
Module laser avec diode laser 1064 nm intégrée avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revêtement… Read more Module laser avec diode laser 1064 nm intégrée avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revêtement de protection métallique fibré 3 mm. Jusqu'à 500 mw de puissance continue. Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 4 (version Benchtop) et l'option 5 (isolateur à fibre optique). Less |
5 490€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 3 (Broad Bragg) avec pilote de diode laser intégrée en régime impulsionnel et continu (version standard)
PN : 1064LD-3-2-2
|
Module laser avec diode laser 1064 nm intégrée avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revêtement… Read more Module laser avec diode laser 1064 nm intégrée avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revêtement de protection métallique fibré 3 mm. Jusqu'à 500 mW de puissance moyenne optique et 950 mW de puissance crête ; Durée d'impulsion jusqu'à 1,5 ns; jusqu'à 4 MHz de fréquence de répétition des impulsions. Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 3 (version 250 MHz), l'option 4 (version Bench-Top) et l'option 5 (isolateur à fibre). Less |
6 390€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 2 (Broad Bragg) avec pilote de diode laser intégrée en régime impulsionnel et continu (version haute puissance)
PN : 1064LD-3-3-2
|
Module laser avec diode laser 1064 nm intégrée avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revêtement… Read more Module laser avec diode laser 1064 nm intégrée avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revêtement de protection métallique fibré 3 mm. Jusqu'à 500 mW de puissance moyenne optique et 1800 mW de puissance crête ; Durée d'impulsion jusqu'à 1,5 ns; jusqu'à 10 MHz de fréquence de répétition des impulsions. Compatible avec l'option 2 (collimateur de faisceau de 3 mm), l'option 3 (version 250 MHz), l'option 4 (version Bench-Top) et l'option 5 (isolateur à fibre). Less |
7 290€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 3 (Broad Bragg) avec pilote de diode laser intégrée en régime impulsionnel (version génération de forme d'impulsion arbitraire)
PN : 1064LD-3-5-2
|
Module de diode laser "butterfly" 1064 nm en régime impulsionnel avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revê… Read more Module de diode laser "butterfly" 1064 nm en régime impulsionnel avec réseau de Bragg et large bande passante d'émission (>2 nm). Connecteur fibré FC/APC et revêtement de protection métallique fibré 3 mm. Jusqu'à 1000 mW de puissance crête ; Forme d'impulsion arbitraire avec une résolution de 0,5 ns et une largeur d'impulsion jusqu'à 8 µs (le générateur d'impulsions AWG est intégré). Durée d'impulsion jusqu'à 1,5 ns. Taux de répétition des impulsions jusqu'à 20 MHz. Compatible avec l'option 2 (collimateur de faisceau de 3 mm) et l'option 5 (isolateur à fibre optique). Less |
8 390€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
OPTION 1 : Connecteur fibre
PN : OPTION 1
|
Connecteur fibre FC/APC et gaine de protection fibre 900µm. Uniquement pour les diodes laser modèles 1-3. Cette option est déjà incluse dans toutes les configurations diode+driver. |
145€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
OPTION 2 : Collimateur Optique 3 mm pour diodes monomodes
PN : OPTION 2
|
Collimateur optique de petite taille avec un diamètre de faisceau de 3 mm et revêtement AR. |
445€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
OPTION 3 : taux de répétition pouvant aller jusqu'à 250 MHz
PN : OPTION-3
|
Générateur d'impulsions interne de 250 MHz en option (au lieu de 4 MHz ou 10 MHz) pour les pilotes de diode laser en régime impulsionnel/continu et les modules… Read more Générateur d'impulsions interne de 250 MHz en option (au lieu de 4 MHz ou 10 MHz) pour les pilotes de diode laser en régime impulsionnel/continu et les modules de diode laser en régime impulsionnel/continu uniquement. Less |
995€ |
2 - 5 jours |
Max:
Min: 1
Step: 1
|
|||
OPTION 4 : Version Benchtop
PN : OPTION-4
|
Tous nos modules sont des produits idéaux pour l'intégration OEM. Cette option ajoute plus de fonctionnalités lorsque le produit est utilisé en tant que Benchtop : Clé… Read more Tous nos modules sont des produits idéaux pour l'intégration OEM. Cette option ajoute plus de fonctionnalités lorsque le produit est utilisé en tant que Benchtop : Clé pour l'utilisateur, interrupteur On/Off en face avant etc. Cette option est disponible uniquement pour les modules intégrés CCSI et CCSI-CW. Less |
495€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
OPTION 5 : Isolateur fibre 1064 nm
PN : OPTION-5
|
L'ajout d'un isolateur est souvent nécessaire en particulier lorsque l'on envisage des systèmes comme les lasers à fibre avec un ou plusieurs étages d'amplification. |
495€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
OPTION 6 : Réseau de Bragg fibré pour le modèle 1
PN : OPTION-6
|
Avec cette OPTION, le Modèle 1 est proposé avec un FBG (Fiber Bragg Grating) situé dans la fibre à environ 1 m du module diode laser de type "butterfly". La faible ré… Read more Avec cette OPTION, le Modèle 1 est proposé avec un FBG (Fiber Bragg Grating) situé dans la fibre à environ 1 m du module diode laser de type "butterfly". La faible rétro-réflexion générée par le FBG permet d'obtenir un spectre d'émission très stable et étroit à la longueur d'onde centrale de 1064 nm. La tolérance de la longueur d'onde centrale devient 1064±0,5 nm au lieu de 1064±2 nm. Il n'est plus possible d'accorder la longueur d'onde en réglant la température de la puce de la diode laser car le FBG "verrouille" la longueur d'onde à 1064 nm. Le spectre et la polarisation sont plus stables lorsqu'on utilise un réseau de Bragg. Notez que le FBG prend quelques dizaines de ns pour verrouiller la longueur d'onde. Une impulsion très courte peut ne pas être verrouillée efficacement pendant la première partie de l'impulsion et la longueur d'onde est la même que s'il n'y avait pas de FBG pendant cette partie de l'impulsion. Less |
395€ |
3 - 4 semaines |
Max:
Min: 1
Step: 1
|
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
Diode modèle 4 (9 W multimode) seule
PN : 1064LD-4-0-0
|

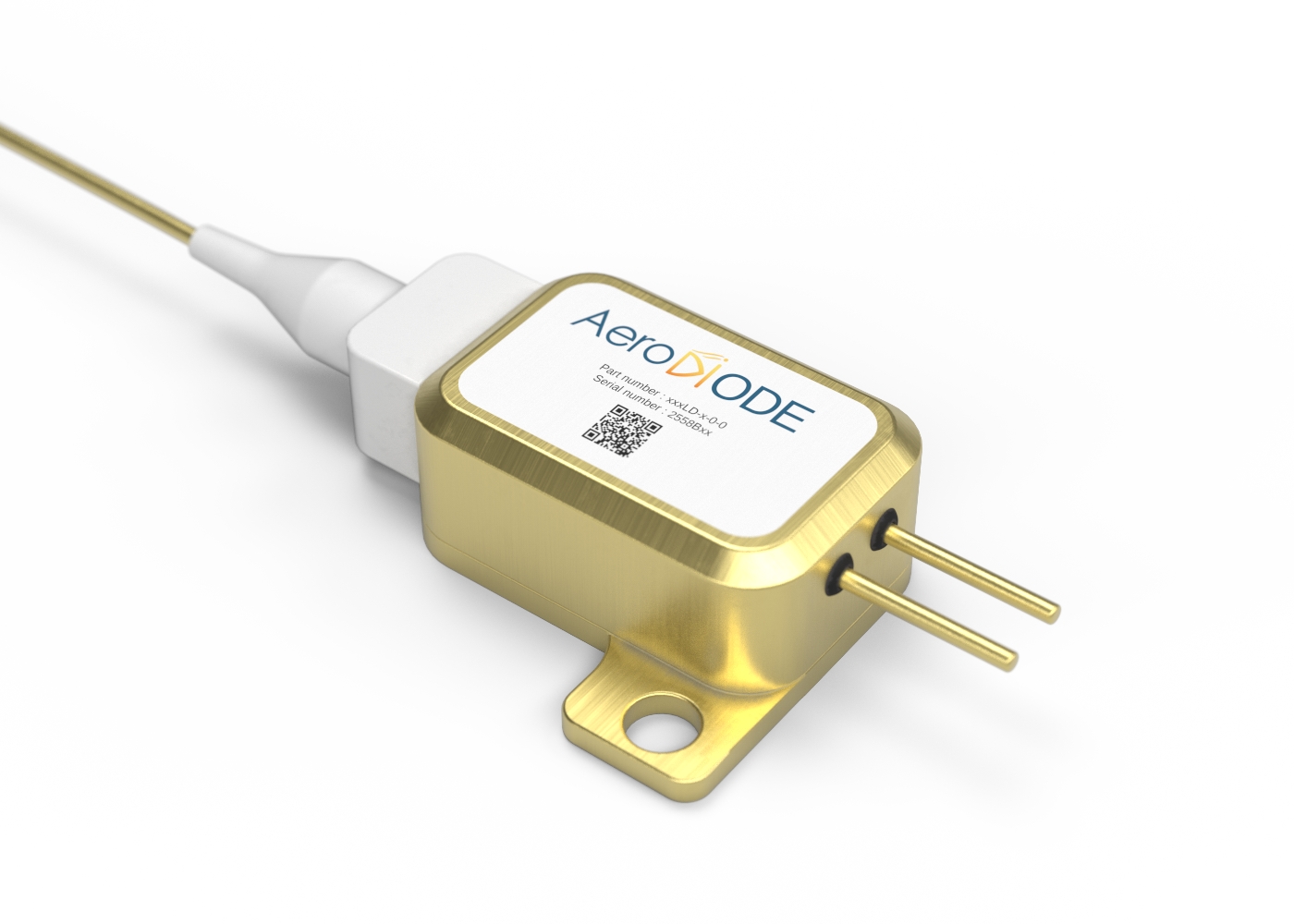

Diode laser haute puissance émettant jusqu'à 9 W à 1064 nm sur une diode laser multimode 105/125/250/900 µm (NA = 0,22) avec connecteur optique SMA905. Compatible avec l'OPTION 6 : Collimateur haute puissance (voir ci-dessous). Les… Read more Diode laser haute puissance émettant jusqu'à 9 W à 1064 nm sur une diode laser multimode 105/125/250/900 µm (NA = 0,22) avec connecteur optique SMA905. Compatible avec l'OPTION 6 : Collimateur haute puissance (voir ci-dessous). Les commandes inférieures à 1000 € sont soumises à des frais administratifs forfaitaires de 200 €. Less |
895€ |
Aujourd'hui |
Max:
Min: 1
Step: 1
|
|||
Modèle 4 (9 W Multimode) avec pilote continu ouvert avec refroidissement par air.
PN : 1064LD-4-6-1
|

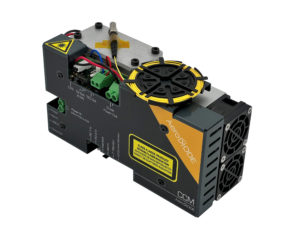

Pilote ouvert de diode laser multimode 1064 nm en régime continu. Jusqu'à 9 W de puissance optique continue sur une fibre multimode 105/125/250/900 µm (NA = 0,22) avec connecteur SMA905. Compatible avec l… Read more Pilote ouvert de diode laser multimode 1064 nm en régime continu. Jusqu'à 9 W de puissance optique continue sur une fibre multimode 105/125/250/900 µm (NA = 0,22) avec connecteur SMA905. Compatible avec l'OPTION 6 : Collimateur haute puissance (voir ci-dessous). NOTE : CCM et CCMI sont des modules alimentés en 24 V. Contactez nous si vous souhaitez que l'on vous suggère une alimentation compatible. Less |
4 290€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 4 (9 W Multimode) avec pilote continu intégré avec refroidissement par air
PN : 1064LD-4-6-2
|

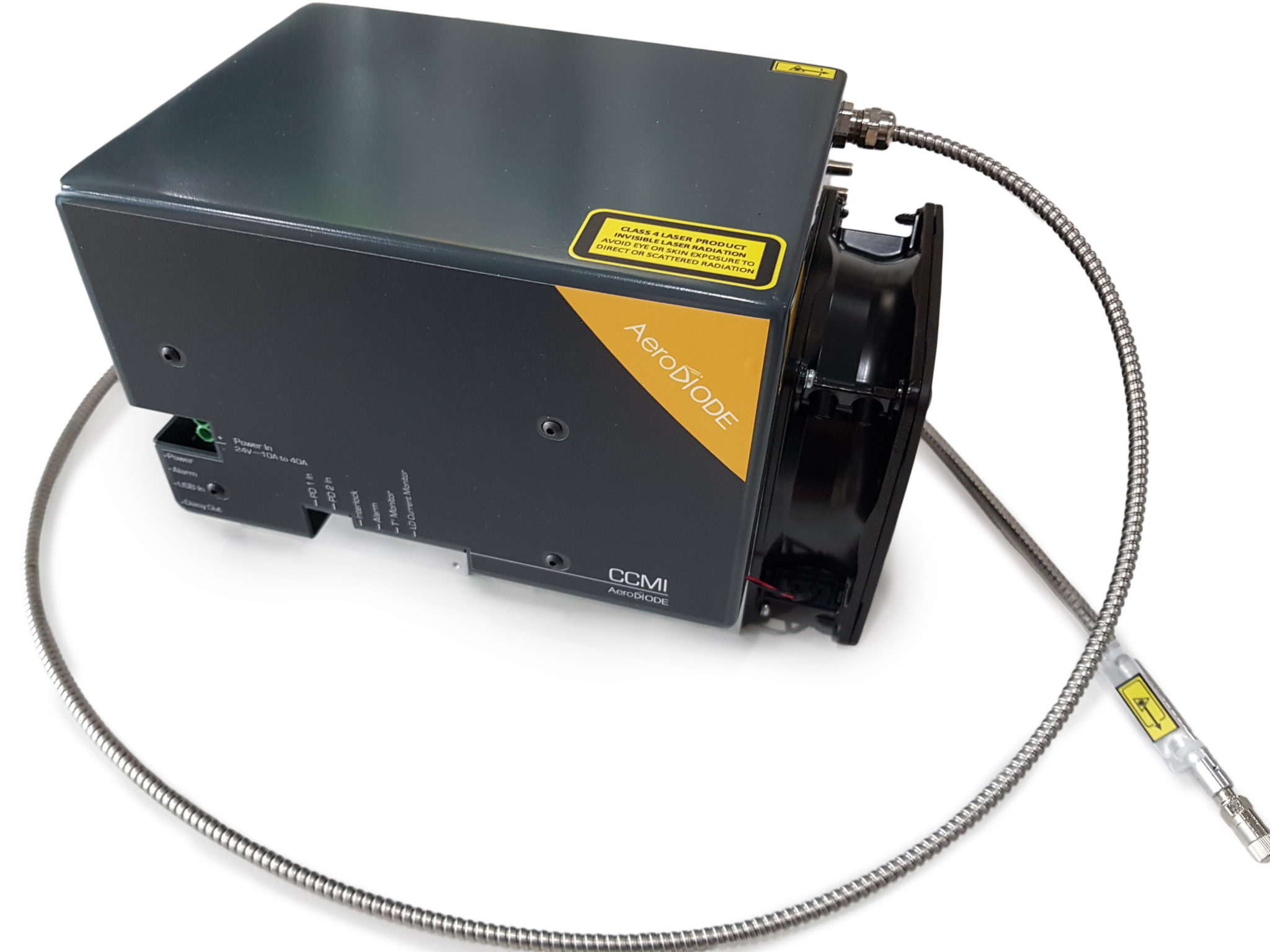

Pilote avec diode laser multimode 1064 nm intégrée en régime continu. Jusqu'à 90 W de puissance optique continue sur une fibre multimode à gaine métallique protégée… Read more Pilote avec diode laser multimode 1064 nm intégrée en régime continu. Jusqu'à 90 W de puissance optique continue sur une fibre multimode à gaine métallique protégée de 105 µm / 3 mm (NA = 0,22). Le connecteur haute puissance est fourni Compatible avec l'OPTION 6 : Collimateur haute puissance (voir ci-dessous). NOTE : CCM et CCMI sont des modules alimentés en 24 V. Contactez nous si vous souhaitez que l'on vous suggère une alimentation compatible. Less |
5 490€ |
3 - 4 semaines |
Max:
Min: 1
Step: 1
|
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
Diode modèle 5 (multimode 25 W) seule
PN : 1064LD-5-0-0
|

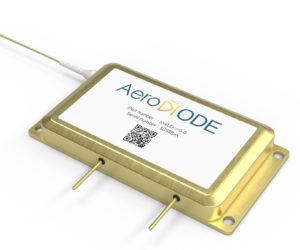

Diode laser haute puissance émettant jusqu'à 25 W à 1064 nm sur une diode laser multimode 105/125/250/900 µm (NA = 0,22) avec connecteur optique SMA905. Compatible avec l'OPTION 6 : Collimateur haute puissance (voir ci-dessous). |
1 345€ |
Aujourd'hui |
Max:
Min: 1
Step: 1
|
|||
Modèle 5 (multimode 25 W) avec pilote continu ouvert avec refroidissement par air
PN : 1064LD-5-6-1
|
Pilote ouvert de diode laser multimode 1064 nm en régime continu. Jusqu'à 25 W de puissance optique continue sur une fibre multimode 105/125/250/900 µm (NA = 0,22) avec connecteur SMA905. Compatible avec l… Read more Pilote ouvert de diode laser multimode 1064 nm en régime continu. Jusqu'à 25 W de puissance optique continue sur une fibre multimode 105/125/250/900 µm (NA = 0,22) avec connecteur SMA905. Compatible avec l'OPTION 6 : Collimateur haute puissance (voir ci-dessous). NOTE : CCM et CCMI sont des modules alimentés en 24 V. Contactez nous si vous souhaitez que l'on vous suggère une alimentation compatible. Less |
4 590€ |
1 - 2 semaines |
Max:
Min: 1
Step: 1
|
|||
Modèle 5 (25 W multimode) avec pilote continu intégré avec refroidissement par air
PN : 1064LD-5-6-2
|
Pilote ouvert de diode laser multimode 1064 nm en régime continu. Jusqu'à 25 W de puissance optique continue sur une fibre multimode 105/125/250/900 µm (NA = 0,22) avec connecteur SMA905. Compatible avec l… Read more Pilote ouvert de diode laser multimode 1064 nm en régime continu. Jusqu'à 25 W de puissance optique continue sur une fibre multimode 105/125/250/900 µm (NA = 0,22) avec connecteur SMA905. Compatible avec l'OPTION 6 : Collimateur haute puissance (voir ci-dessous). NOTE : CCM et CCMI sont des modules alimentés en 24 V. Contactez nous si vous souhaitez que l'on vous suggère une alimentation compatible. Less |
5 790€ |
3 - 4 semaines |
Max:
Min: 1
Step: 1
|
|||
Picture |
ShortPN |
Description |
Docs |
Price |
Avalaible |
Qty |
|
OPTION 7 : Collimateur Haute Puissance pour diodes multimodes
PN : OPTION-7
|
Collimateur haute puissance à faisceau de 8 mm pour connecteurs SMA. Longueur focale : f=37 mm. Traitement AR couvrant 960-1150 nm. Seuil de dommage élevé en mode CW et impulsion. Compatible avec les… Read more Collimateur haute puissance à faisceau de 8 mm pour connecteurs SMA. Longueur focale : f=37 mm. Traitement AR couvrant 960-1150 nm. Seuil de dommage élevé en mode CW et impulsion. Compatible avec les diodes laser modèle 4 et 5 : solutions diode laser seule ou diode laser + driver. Less |
495€ |
Aujourd'hui |
Max:
Min: 1
Step: 1
|
To receive your quotation instantaneously by email, please add products to cart and follow instructions.
(Note : by following this instant quote process on this shopping site, American customers can select to receive this instant quote from our US-based partner Research Lab Source. RLS offers the same price & delivery as Aerodiode and is a registered vendor in most university and government research lab purchasing)
Pour recevoir vos devis instantanément par email, merci d’ajouter vos produits au panier et suivre les instructions.
(Note pour USA : lors du processus de demande de devis sur notre site, vous pouvez choisir le devis auprès de notre partenaire basé aux USA, Research Lab Source. RLS offre les même prix et délais de livraison qu’Aerodiode et est enregistré auprès de nombreuses universités et laboratoires de recherche basés aux USA.)
